Kasutusjuhend SIPLA CE X-Seeria 4 Ülesseadmine ja käikulaskmine Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine 297 4.3.15.3 Masina jal gade vahelised kaugused ja st atsi onaarne pare m p…
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
296
4.3.15.2 Masina jalgade vahelised kaugused ja statsionaarne vasakpoolne serv ühe
lindiga trükiplaatide konveieri korral
4

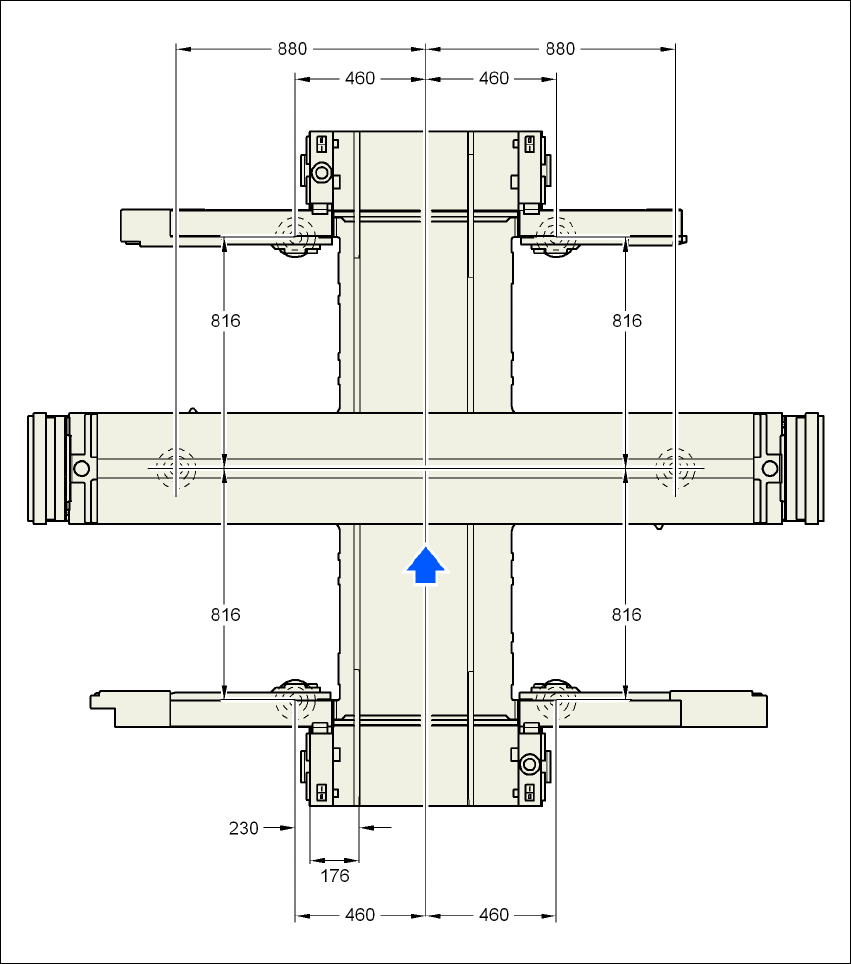

Joon. 4.3 - 23 Masina jalgade vahelised kaugused ja statsionaarne vasakpoolne serv millimeetrites ühe lindiga
trükiplaatide konveieri korral
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
297
4.3.15.3 Masina jalgade vahelised kaugused ja statsionaarne parempoolne serv
trükiplaatide kaksikkonveieri korral
4

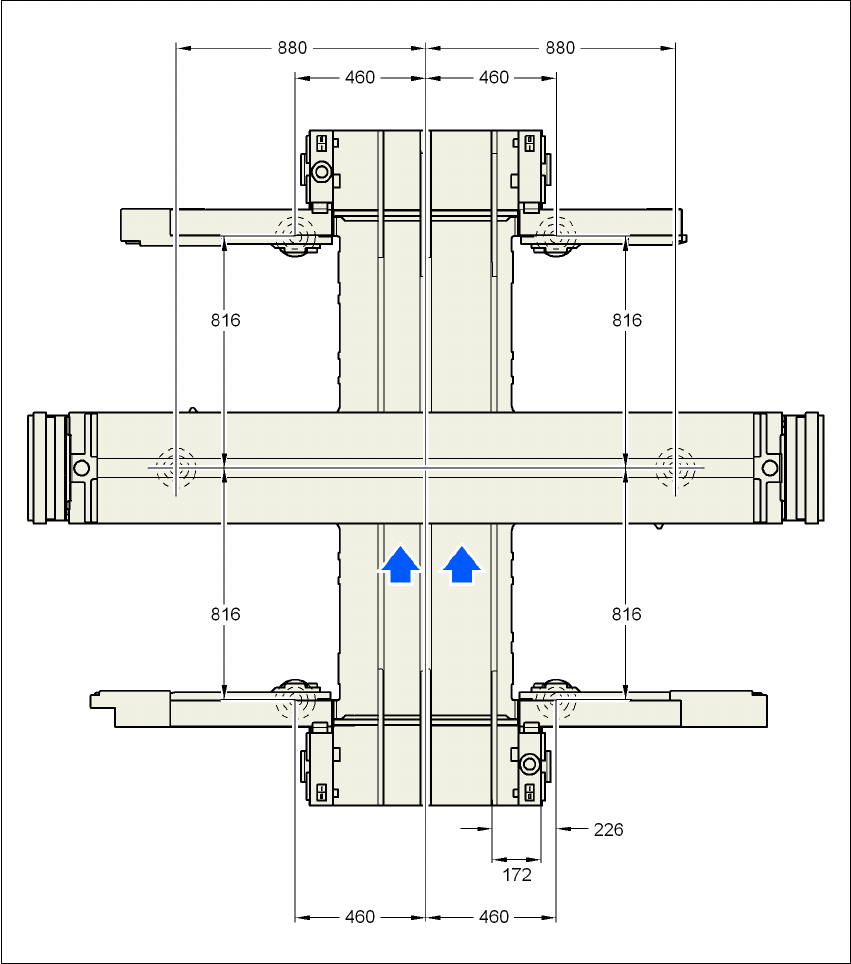

Joon. 4.3 - 24 Masina jalgade vahelised kaugused ja statsionaarne parempoolne serv millimeetrites kahe lindiga
trükiplaatide konveieri korral
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
298
4.3.15.4 Masina jalgade vahelised kaugused ja statsionaarne vasakpoolne serv kahe
lindiga trükiplaatide konveieri korral
4

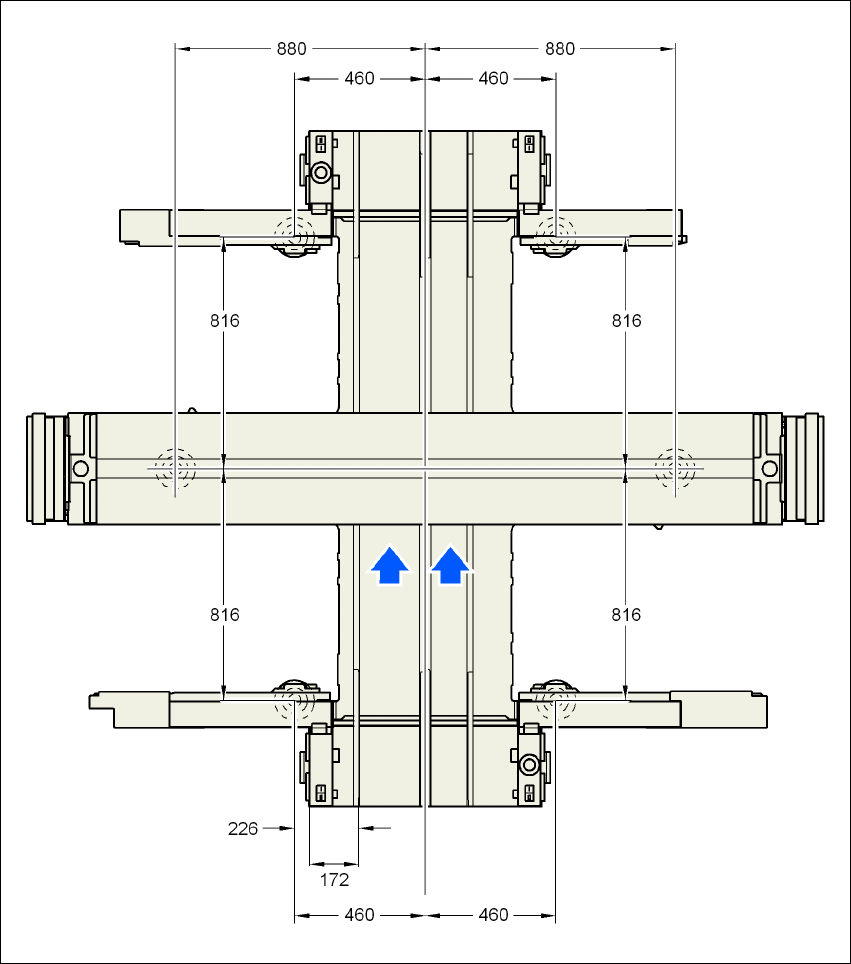

Joon. 4.3 - 25 Masina jalgade vahelised kaugused ja statsionaarne vasakpoolne serv millimeetrites kahe lindiga
trükiplaatide konveieri korral
