4.3.15.6 Masina ja WPC jalgade vahelised kaugused
4
4
4
4

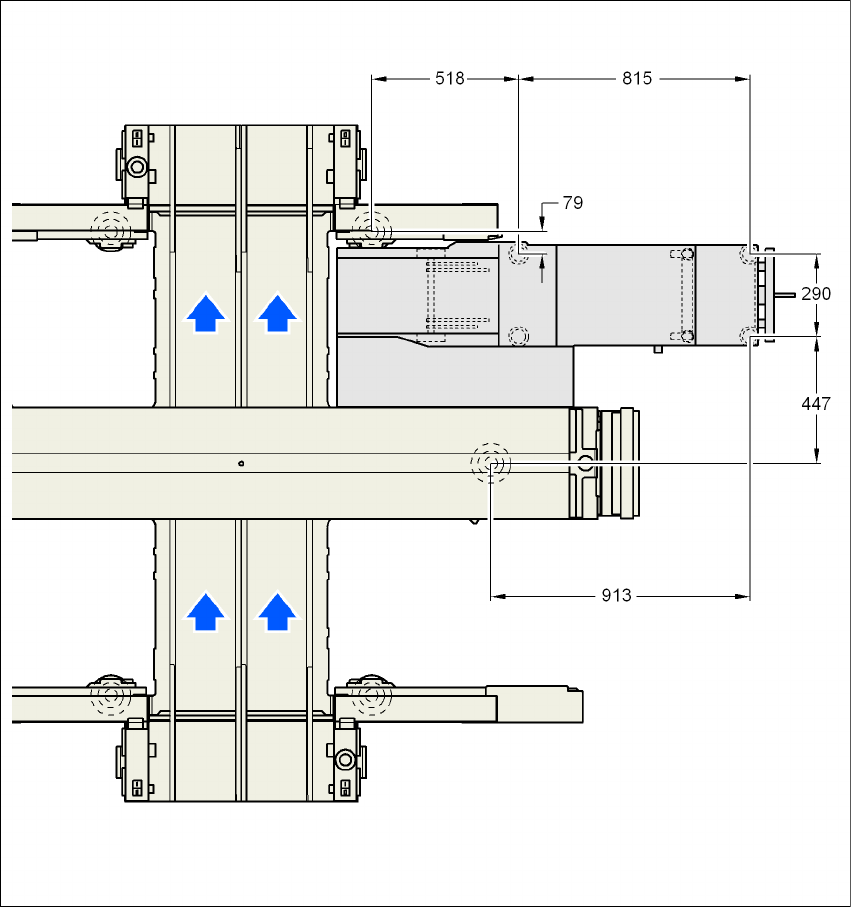

Joon. 4.3 - 27 Masina ja WPC jalgade vahelised kaugused millimeetrites
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
301
4.3.16 Masina paigaldamine tootmisliini
→ Pange tähele jaotises 4.3.2, lk 255 toodud hoiatusi.
→ Vajaminevad tööriistad ja seadmed on loetletud jaotises 4.3.3
, lk 256.
4.3.16.1 Harktõstuki positsioneerimine
4

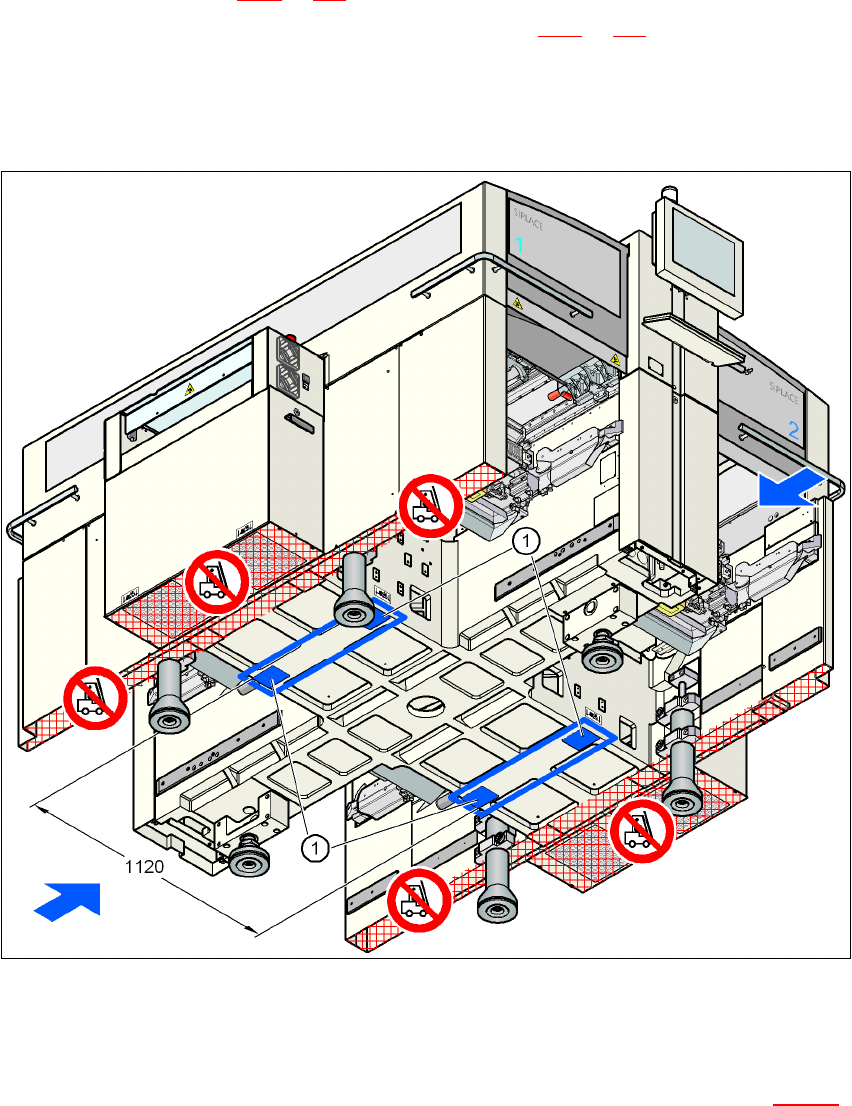

Joon. 4.3 - 28 Toetuspinnad - hark on risti trükiplaatide liikumise suunaga
(1) Harktõstuki hargi toetuspinnad
→ Positsioneerige harktõstuk risti trükiplaatide liikumise suunaga ja avage hark sellisele laiu-
sele, et masina tõstmiseks mõeldud kontaktpinnad jääksid ühtlaselt hargile (vt joon. 4.3 - 28
).
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
302
HOIATUS! 4
Selleks, et vältida masinale pöördumatute vigastuste tekitamist, pöörake enne masina tõstmist tä-
helepanu järgmistele punktidele:
– Hargiharude vaheline kaugus peab olema 800 kuni 900 mm. Harktõstuki jaoks ettenähtud
kontaktpinnad on näidatud joon. 4.3 - 28
, lk 301. Kontaktpindade maksimaalne kaugus on
1120 mm. Kunagi ÄRGE kasutage suuremat vahekaugust, sest siis osutub võimalikuks ma-
sina tõstmine raami ühelt küljelt, mis võib põhjustada raami deformeerumist.
→ Masina tõstmisel kontrollige, et mõlemad hargiharud oleksid ühtlaselt koormatud. Masina kin-
del toetumine hargiharudele väldib tõstmisel masina külgsuunalist kaldumist. See väldib ka
ühepoolse koormuse tekkimist masina jalgadele, mis võib deformeerida viimaste kinnitusi
raamiga. Soovitame lasta teisel isikul jälgida masina tõstmist ning kontrollida, et masin ei kal-
duks harktõstukiga tõstmisel ühele küljele.
4.3.16.2 Punktid, mida TULEB jälgida masina teisaldamisel
HOIATUS! 4
Masina teisaldamisel veenduge, et kõik selle jalad oleksid põrandast kõrgemal. Kui jalad pole
põrandast kõrgemal, siis võivad need lohiseda mööda põrandat või põrgata vastu kõrvalisi ese-
meid. See võib kahjustada masina jalgade kinnitusi raami küljes.
