Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
303
4.3.16.3 Masina reguleerimine vastavalt liinile
→ Kasutage masina paigaldamiseks liini vabasse kohta harktõstukit.
HOIATUS! 4
Laske masin aeglaselt alla. Teine inimene peab vaatama masina alla ja jälgima, et masina
jalad puudutaksid põrandat üheaegselt. Kui masina ühe poole jalad põrkavad tugevasti vastu
põrandat, siis võidakse selle tagajärjel vigastada jalgade kinnitusi.
4
4.3.16.4 Masina asendi reguleerimine õhkpatjadel töötava nihutusvahendiga
→ Asetage nihutusvahendi neli õhkpatja masina raami alla.
→ Tõstke masin üles ja joondage liiniga.
→ Kontrollige trükiplaatide konveieri kaugust kõrvalolevast masinast. See peab olema 1 - 3 mm.
→ Laske masin alla.
4

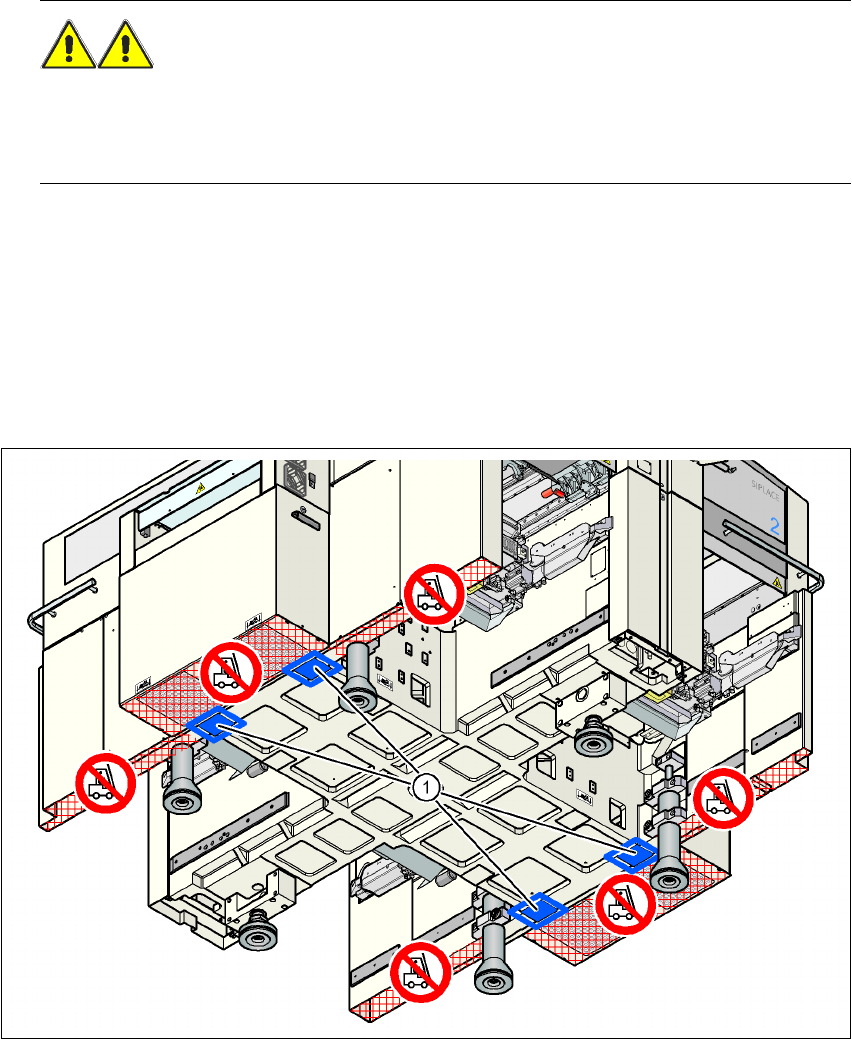

Joon. 4.3 - 29 Kontaktpinnad õhkpatjadel töötava nihutusvahendi jaoks
(1) Kontaktpindade asukohad õhkpatjadel töötava nihutusvahendi jaoks
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
304
4.3.17 Masina lõplik reguleerimine
→ Asetage masina vesilood ladumistsoonis 1 trükiplaatide konveieri rööbastele nii X- kui ka Y-
suunas (vt joon. 4.3 - 30
). Trükiplaatide konveieri laius on järgmine:
Ühe lindiga konveier 210 mm
Kaksikkonveier, rada 1 100 mm
Kaksikkonveier, rada 2 210 mm 4
MÄRKUS 4
Kaksikkonveieri korral asetage vesilood ainult masina välimistele rööbastele X-suunaliseks
reguleerimiseks.
→ Mõõtke trükiplaatide konveieri lindi ülemise pinna kaugus põrandast. See kaugus peab olema
800 mm, 900 mm, 930 mm või 950 mm.
4
Joon. 4.3 - 30 Masina reguleerimine X- ja Y-suunas
→ Reguleerige harkvõtmega suurus 36 reguleerimiskruvi M24x2x120 (pos. 1, joon. 4.3 - 31, lk
305
) nii, et vesiloodi mull oleks nullpunktis nõutaval trükiplaatide konveieri kõrgusel.
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
305
4
Joon. 4.3 - 31 Masina välimise jala kõrguse seadmine
(1) Reguleerimiskruvi M24x2x120 kõrguse reguleerimiseks
(2) Masina välimine jalg
(3) Klamber
(4) M24x90 sisekuuskantpeaga kruvi
→ Kontrollige trükiplaatide konveieri kõrguse õigsust.
→ Pärast masina reguleerimist pingutage momentvõtmega sisekuuskantpeaga kruvisid
M24x90 (pos. 4), mille abil kinnitusklambrid kinnituvad masina välimiste jalgade (pos. 3) kül-
ge.
MÄRKUS 4
Pingutuse jõumoment on 130 Nm. Väiksema jõumomendi korral võib masin vibreerima ha-
kata.
