4.3.17 Masina lõplik reguleerimine
→ Asetage masina vesilood ladumistsoonis 1 trükiplaatide konveieri rööbastele nii X- kui ka Y-
suunas (vt joon. 4.3 - 30
). Trükiplaatide konveieri laius on järgmine:
Ühe lindiga konveier 210 mm
Kaksikkonveier, rada 1 100 mm
Kaksikkonveier, rada 2 210 mm 4
MÄRKUS 4
Kaksikkonveieri korral asetage vesilood ainult masina välimistele rööbastele X-suunaliseks
reguleerimiseks.
→ Mõõtke trükiplaatide konveieri lindi ülemise pinna kaugus põrandast. See kaugus peab olema
800 mm, 900 mm, 930 mm või 950 mm.
4

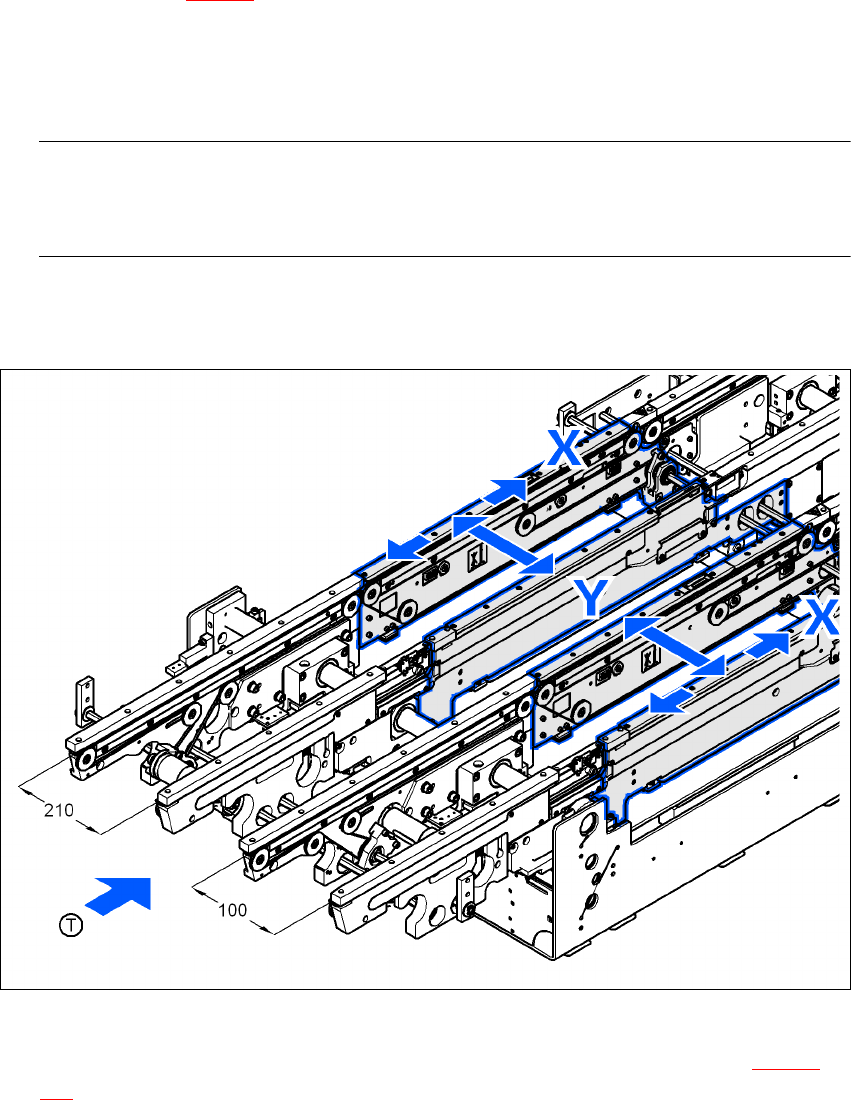

Joon. 4.3 - 30 Masina reguleerimine X- ja Y-suunas
→ Reguleerige harkvõtmega suurus 36 reguleerimiskruvi M24x2x120 (pos. 1, joon. 4.3 - 31, lk
305
) nii, et vesiloodi mull oleks nullpunktis nõutaval trükiplaatide konveieri kõrgusel.
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
305
4

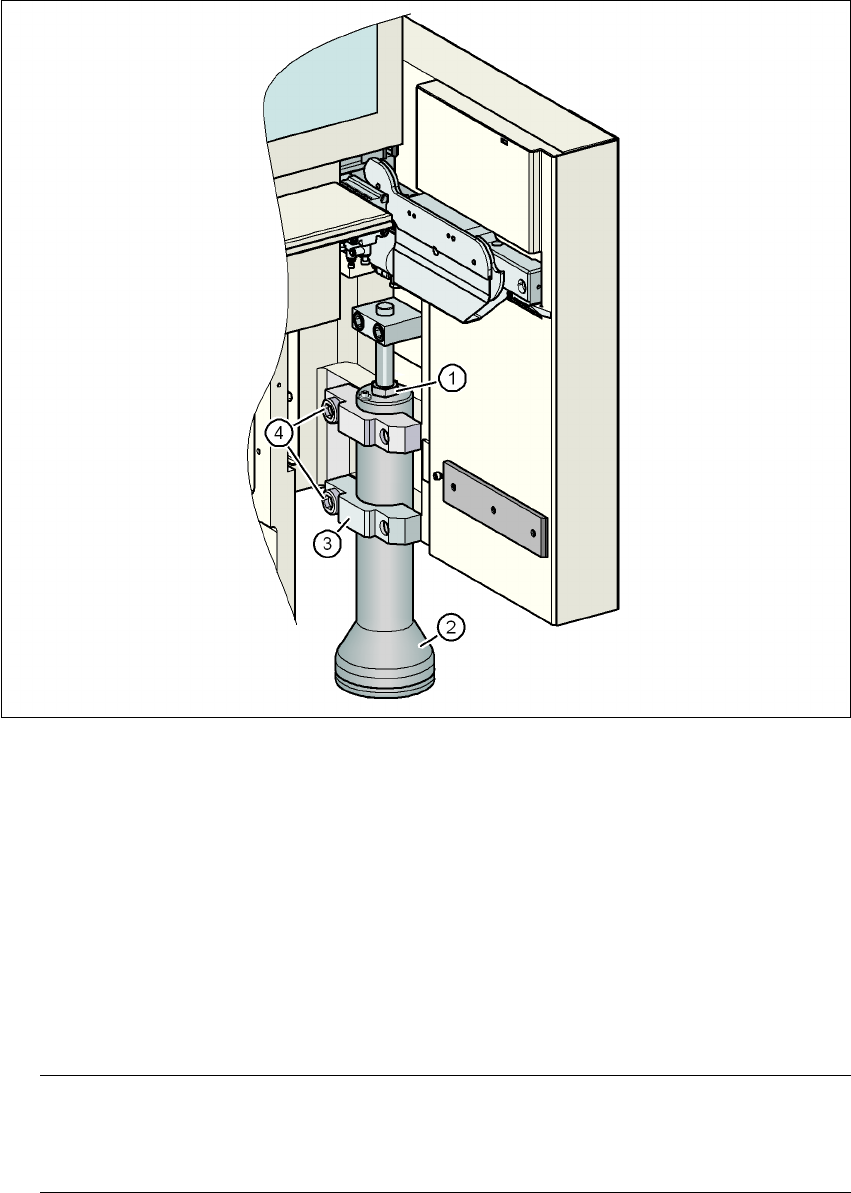

Joon. 4.3 - 31 Masina välimise jala kõrguse seadmine
(1) Reguleerimiskruvi M24x2x120 kõrguse reguleerimiseks
(2) Masina välimine jalg
(3) Klamber
(4) M24x90 sisekuuskantpeaga kruvi
→ Kontrollige trükiplaatide konveieri kõrguse õigsust.
→ Pärast masina reguleerimist pingutage momentvõtmega sisekuuskantpeaga kruvisid
M24x90 (pos. 4), mille abil kinnitusklambrid kinnituvad masina välimiste jalgade (pos. 3) kül-
ge.
MÄRKUS 4
Pingutuse jõumoment on 130 Nm. Väiksema jõumomendi korral võib masin vibreerima ha-
kata.
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
306
→ Kruvige masina keskmised jalad haakvõtmega 135 - 145 väljapoole, kuni need toetavad kind-
lalt vastu põrandat.
→ Veenduge, et te ei keeraks keskmisi jalgu nii kaugele välja, et neid ei saaks enam reguleerida.
4
Joon. 4.3 - 32 Masina keskmise jala reguleerimine ja lukustamine
→ Kontrollige vesiloodiga veelkord masina reguleerituse täpsust.
→ Pingutage lukustusmutrit M24 (pos. 3) harkvõtmega (suurus 65).
4.3.18 Transpordiklambrite eemaldamine
– Eemaldage portaali telgedelt kõik transpordiklambrid.
(1) Distantsklots
(2) Masina keskmine jalg
(3) M24 lukustusmutter
