Kasutusjuhend SIPLA CE X-Seeria 4 Ülesseadmine ja käikulaskmine Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 4. 4 Komponenti de käru k õrguse kohandamine tr ükiplaatide konveieri kõrgu- sega 309 4.4.1.1 Hoiat…
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.4 Komponentide käru kõrguse kohandamine trükiplaatide konveieri kõrgusega Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE välja-
anne
308
4.4 Komponentide käru kõrguse kohandamine trüki-
plaatide konveieri kõrgusega
4.4.1 SIPLACE X-seeria komponentide käru kõrguse kohandamine trükiplaatide
konveieri kõrgusega
X-sööturimoodulitega komponentide käru saab seada vastavusse trükiplaatide konveieri kõrguse-
ga paari lihtsa toiminguga:
830 mm ± 15 mm (standardne kõrgus), 900 mm ± 15 mm, 930 mm ± 15 mm,
950 mm ± 15 mm (SMEMA korral) 4
4

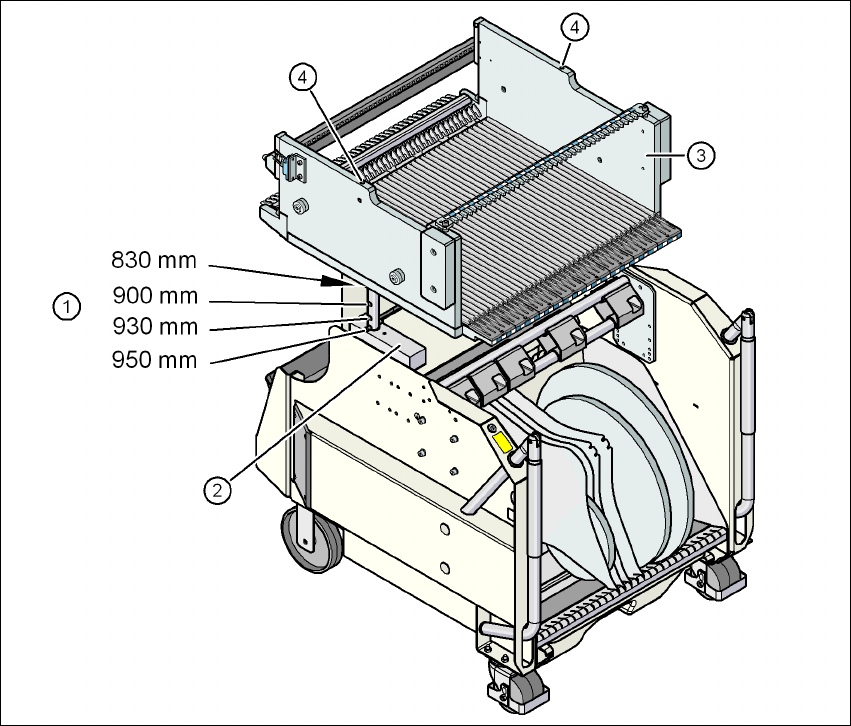

Joon. 4.4 - 1 Komponentide käru (SIPLACE X-seeria), mille trükiplaatide konveieri kõrgus on 950 mm
(1) Avad juhikuvarrastes konveieri kõrguste 900, 930 ja 950 mm jaoks.
Kui konveieri transpordikõrgus on 830 mm, siis toetub komponentide laud plokile (2).
(2) Plokk
(3) Komponentide laud
(4) Avad M8 montaažiseadme kinnitamiseks
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.4 Komponentide käru kõrguse kohandamine trükiplaatide konveieri kõrgu-
sega
309
4.4.1.1 Hoiatused
HOIATUS! 4
Komponentide käru kõrgust võivad seada ainult Siemens'i insenerid või vastava kvalifikatsiooniga
personal.
→ Järgige alati asjakohaseid ohutustehnikaeeskirju.
→ Komponentide laua kõrguse reguleerimiseks eemaldage komponentide lauast kõik sööturi-
moodulid.
4.4.1.2 Tööriistad ja seadmed
Komponentide käru reguleerimiseks on vaja järgmisi tööriistu ja seadmeid:
–Vasar
– Torn, 8 mm
– Montaažiseade (tootenumber 03015976-xx)
– Tõsteseade komponentide laua tõstmiseks, tõstevõime vähemalt 80 kg
4.4.1.3 Komponentide käru kõrguse muutmine
HOIATUS! 4
→ Eemaldage komponentide lauast kõik sööturimoodulid.
→ Paigaldage montaažiseade komponentide lauale kõrguse reguleerimiseks. See väldib kom-
ponentide laua deformeerumist laua tõstmisel või allapoole laskmisel.
→ Kinnitage montaažijuhik (pos. 1 joon. 4.4 - 2
, lk 310) komponentide laua (pos. 4 joon. 4.4 - 2
lk 310
) külge kahe sisekuuskantpeaga kruviga M8 x 50 (pos. 3 joon. 4.4 - 2, lk 310).
→ Kinnitage tõstesilmuse külge tõsteseadme konksud (pos. 2, joon. 4.4 - 2
, lk 310).
→ Tõstke komponentide käru pisut ülespoole, kuni splindid (pos. 6, joon. 4.4 - 2
, lk 310) ilmuvad
nähtavale.
→ Koputage splindid mõlemalt poolt torniga ettevaatlikult välja.
→ Konveieri soovitud kõrguse (vt joon. 4.4 - 1
, lt 308) saamiseks asetage spiraalsed kinnitus-
tihvtid vastavatesse avadesse.
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.4 Komponentide käru kõrguse kohandamine trükiplaatide konveieri kõrgusega Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE välja-
anne
310
→ Laske komponentide käru raami aeglaselt allapoole, kuni splindid toetuvad plokkidele (pos.
5, joon. 4.4 - 2
).
→ Eemaldage montaažiseade
4
Joon. 4.4 - 2 Montaažijuhiku kinnitamine SIPLACE X komponentide käru külge
(1) Montaažiseade
(2) Tõstesilmus
(3) Sisekuuskantpeaga kruvi DIN 912, M8 x 50, 2 x
(4) M8 keermestatud ava komponentide lauas, 2x
(5) Toetav plokk, 2 x
(6) Splint, DIN 7343, 8 x 40 - St, 2 x
