4.4 Komponentide käru kõrguse kohandamine trükiplaatide konveieri kõrgusega Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE välja-
anne
310
→ Laske komponentide käru raami aeglaselt allapoole, kuni splindid toetuvad plokkidele (pos.
5, joon. 4.4 - 2
).
→ Eemaldage montaažiseade
4

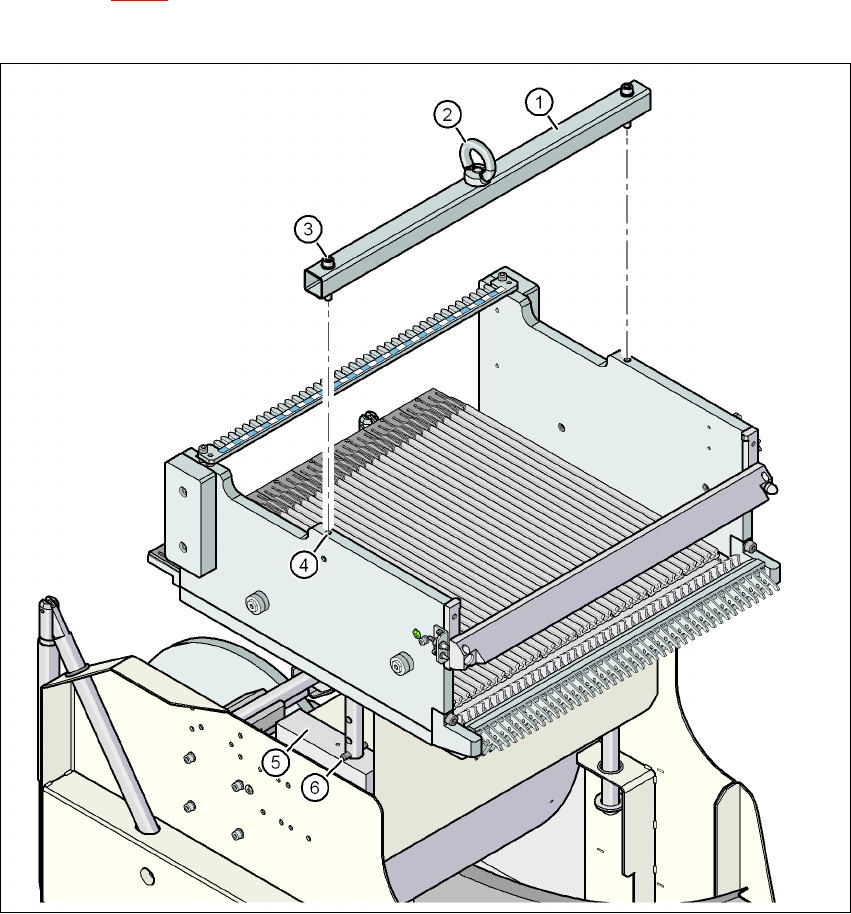

Joon. 4.4 - 2 Montaažijuhiku kinnitamine SIPLACE X komponentide käru külge
(1) Montaažiseade
(2) Tõstesilmus
(3) Sisekuuskantpeaga kruvi DIN 912, M8 x 50, 2 x
(4) M8 keermestatud ava komponentide lauas, 2x
(5) Toetav plokk, 2 x
(6) Splint, DIN 7343, 8 x 40 - St, 2 x
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.4 Komponentide käru kõrguse kohandamine trükiplaatide konveieri kõrgu-
sega
311
4.4.2 SIPLACE HF komponentide käru kõrguse kohandamine trükiplaatide
konveieri kõrgusega
S-sööturimoodulitega komponentide käru saab seada vastavusse trükiplaatide konveieri kõrguse-
ga paari lihtsa toiminguga:
830 mm ± 15 mm (Standardne kõrgus)
900 mm ± 15 mm
930 mm ± 15 mm
950 mm ± 15 mm (SMEMA korral) 4
4

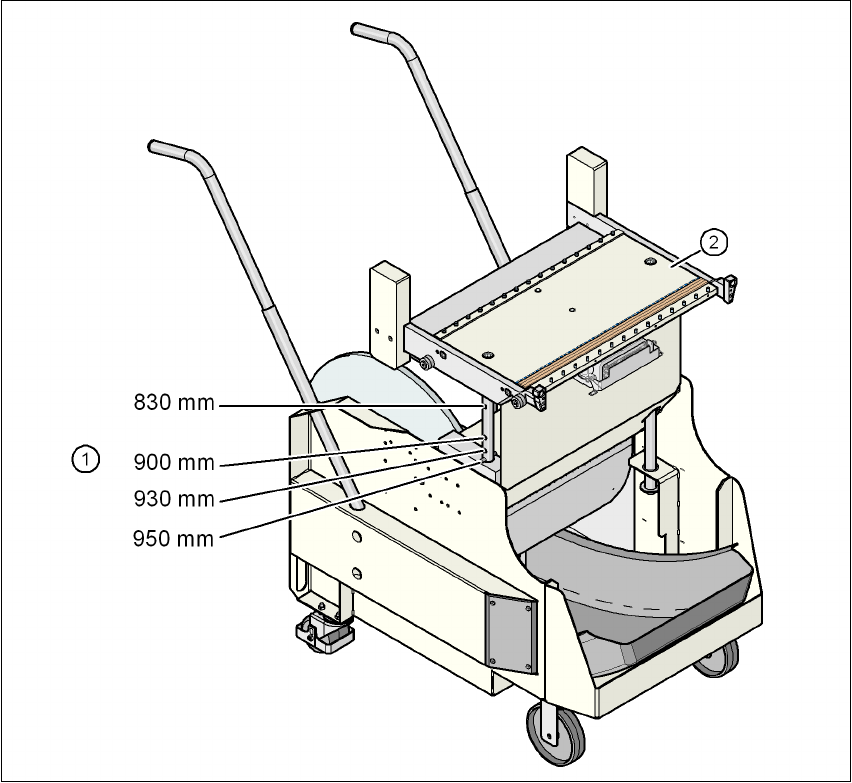

Joon. 4.4 - 3 Komponentide käru (SIPLACE HF-seeria), mille trükiplaatide konveieri kõrgus on 950 mm
(1) Avad surutud varrastes konveieri kõrguste 830 kuni 950 mm jaoks
(2) Komponentide käru laud
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.4 Komponentide käru kõrguse kohandamine trükiplaatide konveieri kõrgusega Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE välja-
anne
312
4.4.2.1 Hoiatused
HOIATUS 4
Komponentide käru kõrgust võivad seada ainult Siemens'i insenerid või vastava kvalifikatsiooniga
personal.
→ Järgige alati asjakohaseid ohutustehnikaeeskirju.
→ Komponentide laua kõrguse reguleerimiseks eemaldage komponentide laua raamist kõik
sööturimoodulid.
4.4.2.2 Tööriistad ja seadmed
Komponentide käru reguleerimiseks on vaja järgmisi tööriistu ja seadmeid:
– Vasar
– Torn, 8 mm
– Silmuspeaga polt M12 keermega komponentide laua tõstmiseks,
DIN 580 M12-St, tootenumber 00048350-xx
– Tõsteseade komponentide laua tõstmiseks, tõstevõime vähemalt 80 kg
4.4.2.3 Komponentide käru kõrguse muutmine
HOIATUS! 4
Eemaldage komponentide käru raamist kõik sööturimoodulid.
→ Kruvige silmuspeaga polt komponentide käru laua raami M12 avasse (pos. 1, joon. 4.4 - 4
, lk
313
).
→ Kinnitage silmuspeaga poldi külge tõsteseadme konksud (pos. 2, joon. 4.4 - 4
, lk 313).
→ Tõstke komponentide käru pisut ülespoole, kuni splindid (pos. 3, joon. 4.4 - 4
, lk 313) ilmuvad
nähtavale.
→ Koputage splindid mõlemalt poolt torniga ettevaatlikult välja.
→ Konveieri soovitud kõrguse (vt joon. 4.4 - 3
, lt 311) saamiseks asetage spiraalsed kinnitus-
tihvtid vastavatesse avadesse.
→ Laske komponentide käru raami aeglaselt allapoole, kuni splindid toetuvad plokkidele (pos.
4, joon. 4.4 - 4
).
→ Kruvige silmuspeaga polt komponentide käru küljest ära.
