Kasutusjuhend SIPLA CE X-Seeria 4 Ülesseadmine ja käikulaskmine Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 4. 6 Kasutatud lindi kanali kohandamine 317 4 Joon. 4.6 - 2 K asutatud lindi kanal koos komponentid…
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.6 Kasutatud lindi kanali kohandamine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
316
4.6.1.1 Ohutustehnika
HOIATUS! 4
→ Eraldusplaadi eemaldamiseks lülitage masin pealülitist välja.
→ Ühendage lahti masina elektri- ja suruõhutoide.
→ Kindlustage masin sellisel viisil, et seda ei saaks uuesti sisse lülitada (seda on kirjeldatud jao-
tises 2.10
, lk 96).
→ Oodake kuni lindlõikuri töörõhk rõhk langeb 0 MPa-ni.
→ Ärge asetage kehaosi kasutatud lindi kanalisse.
4.6.1.2 Eraldusplaadi eemaldamine
→ Lõdvendage kaks kuuskantpeaga kruvi (pos. 2, joon. 4.6 - 1, lk 315).
→ Tõmmake eraldusplaat välja (pos. 1, joon. 4.6 - 1
, lk 315).
4.6.2 SIPLACE HF-i kasutatud lindi kanali kohandamine komponendi kõrgusega
Kui kasutatakse S-sööturimooduleid, mis töötlevad komponentide linti tasku kõrgusega > 17 mm,
nagu nt söötur 44 mm S DP, siis tuleb eraldusplaat (pos. 1, joon. 4.6 - 2
, lk 317) eemaldada.
4.6.2.1 Ohutustehnika
HOIATUS! 4
→ Eraldusplaadi eemaldamiseks lülitage masin pealülitist välja.
→ Ühendage lahti masina elektri- ja suruõhutoide.
→ Kindlustage masin sellisel viisil, et seda ei saaks uuesti sisse lülitada (seda on kirjeldatud jao-
tises 2.10
, lk 96).
→ Oodake kuni lindlõikuri töörõhk rõhk langeb 0 MPa-ni.
→ Pange kätte tugevad töökindad.
→ Ärge asetage kehaosi kasutatud lindi kanalisse.
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.6 Kasutatud lindi kanali kohandamine
317
4

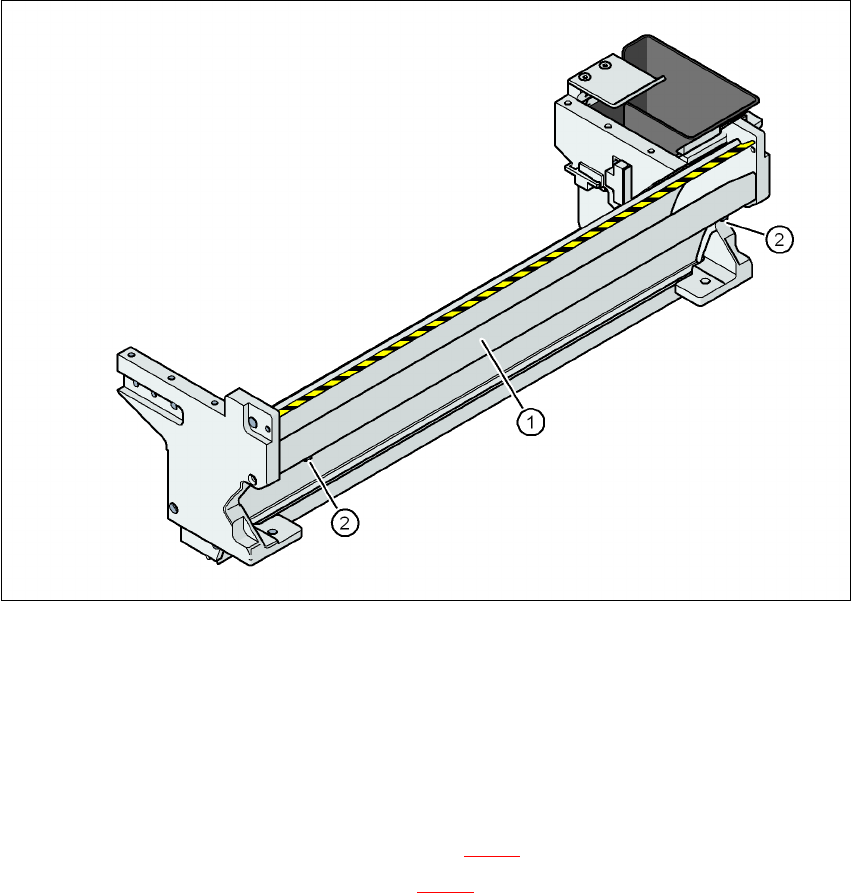

Joon. 4.6 - 2 Kasutatud lindi kanal koos komponentide praagikarbiga
(1) Eraldusplaat komponentide lintidele > 17 mm, eemaldatav
(2) Kruvi DIN 84 - M3x6, 2x
4
4
4.6.2.2 Eraldusplaadi eemaldamine
→ Lõdvendage kaks pilupeaga kruvi (pos. 2, joon. 4.6 - 2).
→ Tõmmake eraldusplaat välja (pos. 1, joon. 4.6 - 2
).
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.7 Käikulaskmine, masin Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
318
4.7 Käikulaskmine, masin
4.7.1 Masina käikulaskmine kliendi tootmisruumides
→ Kontrollige kõigi moodulite korralikku kinnitumist.
→ Enne X/Y-telje transpordiklambrite eemaldamist pühkige lineaarsed juhtrööpad kiuvaba la-
piga puhtaks. Ärge kasutage selleks lahusteid (vt jaotis 4.3.19
, lk 307).
→ Lülitage masin sisse ja teostage referents-tsükkel.
→ Kopeerige ladumisprogramm arvutisse ja testige seda.
→ Kontrollige masina nullpunkti pärast 3 - 4 h pikkust soojenemist.
→ Paluge kliendi tööpersonalil paigaldada sööturimoodulid vastavalt kliendi ladumisprogram-
mile.
→ Instrueerige neid sööturimoodulite kasutamise osas vastavalt tööjuhendile.
→ Kontrollige kõiki kliendispetsiifilisi paigaldatud lisaseadmeid (eriti tarkvara), et need funktsio-
neeriksid õigesti ning tellige vajalikud varuosad tellimisvormi või faksi kasutades.
4.7.2 Kliendi personali instrueerimine
→ Selgitage töötajatele kõiki kliendispetsiifilisi lisaseadmeid, eriti tarkvara ja tarkvara ühilduvust.
→ Selgitage programmiredaktoritega programmeerimist liiniarvutil / SIPLACE Pro-l.
→ Instrueerige operaatoreid ja liiniinsenere jaama tarkvara kasutamise suhtes.
→ Selgitage kaitsmist parooli abil.
→ Instrueerige kliendi personali vastavalt kasutusjuhendile ja ennetavate hoolduste läbiviimise
juhistele.
4.7.3 Testimine või tootmise alustamine
→ Testige liini testimistrükiplaatide või kliendi trükiplaatide abil.
→ Kirjutage üles andmed kliendi toodete ja jõudluse kohta, valmistage andmed ette ja dokumen-
teerige paigaldusaruandes.
→ Turvake andmed ja andke kliendile turvakoopia.
