Kasutusjuhend SIPLA CE X-Seeria 5 Tööpersonali ülesanded Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 5.2 Juhtseadmed ja näidikud 323 5.2 Juht seadmed ja näidikud 5.2.1 Asukoht 5 Joon. 5.2 - 1 Näidikud ja juh…
5 Tööpersonali ülesanded Kasutusjuhend SIPLACE X-Seeria
5.1 Personali tööülesanded Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
322
– olulisemaid hooldustöid;
– vahetusosade paigaldamist;
– masina andmete redigeerimist;
– masina kalibreerimist.
5.1.4 Operaatori tase "Programmeerija"
5.1.4.1 Koolituskursused
Koolituskursuste loetelu on toodud jaotises 1.3, lk 30.
5.1.4.2 Ülesanded
Programmeerija tööd on järgmised:
– CAD-failide ettevalmistamine;
– tehisnägemissüsteemi andmete loomine ja kalibreerimine (õpetamine);
– ladumisprogrammide kirjutamine;
– uute tööde juurutamine;
– andmete korrashoid;
– andmete varundamine.
Kasutusjuhend SIPLACE X-Seeria 5 Tööpersonali ülesanded
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 5.2 Juhtseadmed ja näidikud
323
5.2 Juhtseadmed ja näidikud
5.2.1 Asukoht
5

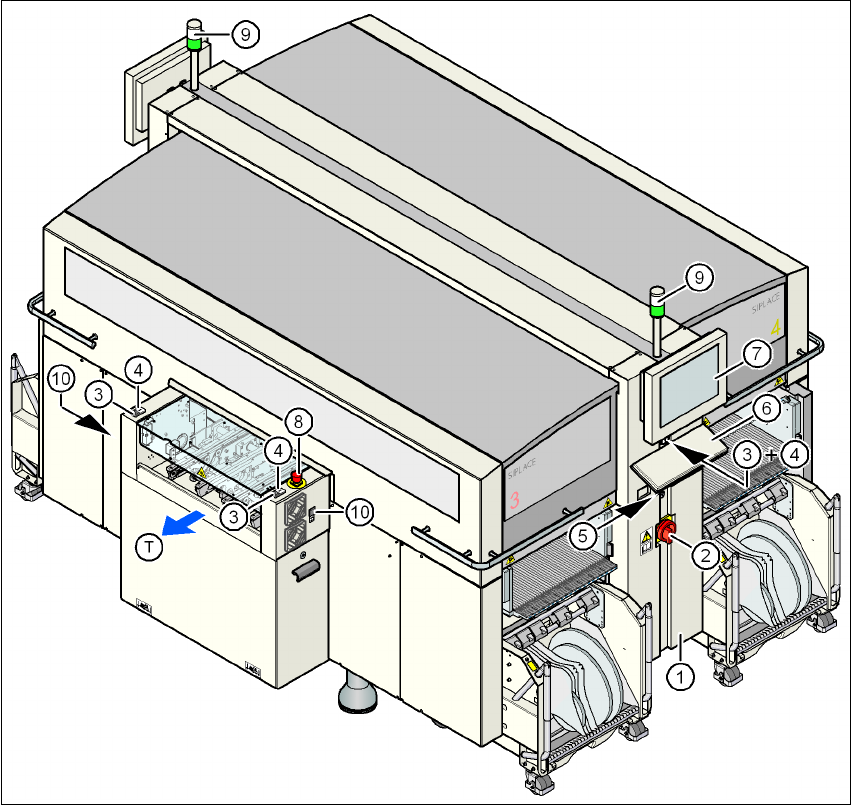

Joon. 5.2 - 1 Näidikud ja juhtseadmed
(1) Operaatoripaneel toiteploki poolsel küljel (7) LCD-puuteekraan
(2) Pealüliti (8) AVARIISEISKAMISNUPP
(3) Seiskamisnupp (must) (9) Indikaatorlambid
(4) Käivitusnupp (valge) (10) Nupud komponentide käru paigaldami-
seks ja eemaldamiseks
(5) Komponentide loendur
(6) Klaviatuur (T) Trükiplaatide liikumise suund
5 Tööpersonali ülesanded Kasutusjuhend SIPLACE X-Seeria
5.2 Juhtseadmed ja näidikud Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
324
5.2.2 Kirjeldus
Kõik juhtseadmed on kättesaadavad 1,40 m pikkusele inimesele.
Pealüliti 5
Pealülitit kasutatakse masina toite sisse ja välja lülitamiseks.
HOIATUS!
Mõned masina sees olevad osad on eluohtlikult pingestatud - seda isegi siis, kui pealüliti on välja
lülitatud. 5
Seiskamisnupp 5
Seda nuppu kasutatakse masina seiskamiseks.
Käivitusnupp 5
See nupp käivitab masina pärast sisselülitamist või rikke kõrvaldamist.
AVARIISEISKAMISNUPP 5
Avariiseiskamisnupp lukustub pärast allavajutamist sisselülitatud asendisse. Portaali telgede,
komponentide kärude, konveierite ja lindilõikurite toitevool lülitatakse välja ning vähendatakse la-
dumispeade tähtede telgedele antavat pinget. Nupu vabastamiseks tuleb seda pöörata.
Komponentide loendur 5
Komponentide loendur loeb laotud komponentide arvu.
LCD-puuteekraan 5
Mõlemal pool masinat asub tasapinnaline puutetundlik LCD-ekraan (puuteekraan).
Klaviatuur 5
Klaviatuur asub monitori all.
Indikaatorlambid 5
Indikaatorlampide värvide järjestus: valge - roheline. Need lambid näitavad masina tööolekuid ja
funktsioneerimishäireid.
