Kasutusjuhend SIPLA CE X-Seeria 5 Tööpersonali ülesanded Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 5.3 Jälgige tööolekut näitavat indikaatorlampi 327 5.3 Jälgige tööolekut n äit av at indikaatorlampi Indik…
5 Tööpersonali ülesanded Kasutusjuhend SIPLACE X-Seeria
5.2 Juhtseadmed ja näidikud Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
326
Käivitus- ja seiskamisnupp asuvad klaviatuurist allpool. Mõnikord kästakse masina poolt ekraani-
dialoogi vormis aktiveerida nuppude abil teatavad toimingud. Selline süsteemi ülesehitus lihtsus-
tab toimingute aktiveerimist ja nende interaktiivset juhtimist.
Pealüliti 5
Pealüliti on toiteploki osa. See asub vasakpoolsel operaatoripaneelil trükiplaatide liikumise suu-
nas vaadatuna. Selline nupu asukoht on valitud seetõttu, et seda läheb vaja ainult teenindamisel
ja korralistel hooldustöödel ning kasutatakse harva.
5.2.3.2 Masina sisend- ja väljundpoolel asuvad juhtseadised
Masina sisend- ja väljundpoolel asuvad juhtseadised täidavad ühesuguseid funktsioone.
AVARIISEISKAMISNUPUD, käivitus- ja seiskamisnupud 5
Trükiplaatide konveieri sisend- ja väljundpoolel asub AVARIISEISKAMISNUPP ja kaks käivitus- ja
seiskamisnuppu. Selline nuppude paigutus tagab nende kiire ja lihtsa kättesaadavuse igast ko-
hast.
Kasutusjuhend SIPLACE X-Seeria 5 Tööpersonali ülesanded
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 5.3 Jälgige tööolekut näitavat indikaatorlampi
327
5.3 Jälgige tööolekut näitavat indikaatorlampi
Indikaatorlamp näitab masina tööolekut ja funktsioneerimishäireid.
5.3.1 Funktsioonide kirjeldus

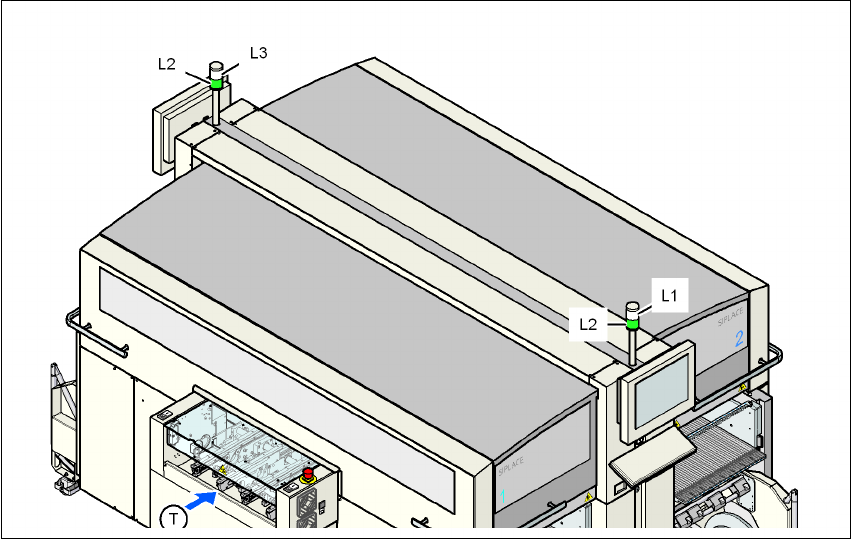

Joon. 5.3 - 1 Tööolekut näitav indikaatorlamp
L1 Rikke indikaatorlamp (valge, parempoolne)
L2 Tööolekut näitav indikaatorlamp (roheline, mõlemad lambid on ühendatud paralleelselt)
L3 Rikke indikaatorlamp (valge, vasakpoolne)
T Trükiplaatide liikumise suund
5.3.2 Üldised tööolekud
– Tööolekut näitav indikaatorlamp L2 (roheline) põleb pidevalt
Masin töötab.
– Tööolekut näitav indikaatorlamp L2 (roheline) vilgub
Masin ootab trükiplaati sisendlindile või masin ootab väljundlindi vabastamist.
– Parempoolne rikke indikaatorlamp L1 (valge) vilgub
Masina paremal pool on üks või enam rada tühjad. Masin jätkab ükskõik milliste ülejäänud
komponentide ladumist.
5 Tööpersonali ülesanded Kasutusjuhend SIPLACE X-Seeria
5.3 Jälgige tööolekut näitavat indikaatorlampi Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
328
– Vaskpoolne rikke indikaatorlamp L3 (valge) vilgub
Masina vasakul pool on üks või enam rada tühjad. Masin jätkab ükskõik milliste ülejäänud
komponentide ladumist.
– Parempoolne rikke indikaatorlamp L1 (valge ) põleb pidevalt - tööolekut näitav lamp L2 (ro-
heline) on kustunud
Masina paremal pool on tuvastatud rike -> masin on seiskunud.
– Vasakpoolne rikke indikaatorlamp L3 (valge ) põleb pidevalt - tööolekut näitav lamp L2 (rohe-
line) on kustunud
Masina vasakul pool on tuvastatud rike -> masin on seiskunud.
– Mõlemad rikke indikaatorlambid L1 ja L3 (valged ) põlevad pidevalt - tööolekut näitav lamp
L2 (roheline) on kustunud
Tuvastatud on rike, mis mõjutab kogu masinat -> masin on seiskunud.
5.3.3 Programmeeritud tööolekute indikatsioonid
Allolevas tabelis on toodud programmeeritud tööolekute indikatsioonid standardse konfigurat-
siooni korral (tehase tarneversioon) ning üles on loetletud riket näitavate indikaatorlampide indi-
katsioonide tähendused.
Sõna "vilgub" kõrval toodud kirje näitab indikaatorlambi välgatuste sagedust mingi sündmuse kor-
ral. Näiteks tähendab kirje (1, 5) järgmist:
– Esimene sulgudes olev number näitab riket näitava indikaatorlambi sisselülitatuse kestust
100 millisekundilistes ühikutes, st ülaltoodud näite korral 1 x 100 ms.
– Teine sulgudes olev number näitab riket näitava indikaatorlambi väljalülitatuse kestust 100
millisekundilistes ühikutes, st ülaltoodud näite korral 5 x 100 ms.
5
L1 (valge)
(parempoolne
lamp)
L2 (roheline) L3 (valge)
(vasakpoolne
lamp)
Tähendus
Olekuindikatsioon
vilgub (1,10) vilgub (7,7) vilgub (1,10) referents-tsükkel
muutumatu vilgub (1,5) muutumatu ootab telgede jõudmist ettenähtud asendisse
muutumatu vilgub (7,7) muutumatu ootab seadistusandmeid
muutumatu vilgub (7,7) muutumatu ootab klastri andmeid
muutumatu vilgub (7,7) muutumatu laadida laua programm
muutumatu vilgub (7,7) muutumatu asendi määramine
muutumatu vilgub (1,10) muutumatu halb koordinaatmärgi tuvastamine
muutumatu vilgub (7,7) muutumatu imiotsakute konfigureerimise test
muutumatu vilgub (7,7) muutumatu sööturi asendi määramine
muutumatu vilgub (7,7) muutumatu üks rada on tühi
muutumatu vilgub (7,7) muutumatu rohkem radu pole võimalik kasutada
muutumatu vilgub (7,7) muutumatu liigu laadimisasendisse
