Kasutusjuhend SIPLA CE X-Seeria 5 Tööpersonali ülesanded Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 5.5 Kontrollkäigu teostamine 333 MÄRKUS 5 Ärge r ebige kattefo olium i. See võ ib tekitada katt efooliumi …
5 Tööpersonali ülesanded Kasutusjuhend SIPLACE X-Seeria
5.5 Kontrollkäigu teostamine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
332
5.5 Kontrollkäigu teostamine
5.5.1 X-sööturimoodulite kontrollimine
5
Joon. 5.5 - 1 X-sööturimoodulite kontrollimine
(1) Pööratav kate
(2) Tera
(3) Olekuindikatsioon
(4) LCD-näidik
5
→ Kontrollige, kas X-sööturi lindifooliumi eemaldamise karp on täis. Avage pööratav kate (pos.
1). Tõmmake kattefoolium välja ja lõigake kääridega või 8 ja 12 mm X-lindisööturimoodulite
sisseehitatud teraga (pos. 2) läbi.
Kasutusjuhend SIPLACE X-Seeria 5 Tööpersonali ülesanded
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 5.5 Kontrollkäigu teostamine
333
MÄRKUS 5
Ärge rebige kattefooliumi. See võib tekitada kattefooliumi väljatõmbamisel probleeme. 8 ja
12 mm X-lindisööturimoodulitel on kattefooliumi lihtsamaks lõikamiseks sisseehitatud tera
(pos. 2).
→ Kontrollige värvilist olekunäidikut (pos. 3, joon. 5.5 - 1
, lk 332).
– Rohelise märgutule korral on moodul ooterežiimis.
– Oranž märgutuli tähendab hoiatust. Hoiatuse tekst kuvatakse LCD-näidikul (pos. 4, joon.
5.5 - 1
, lk 332).
– Olekunäidiku punane märgutuli näitab riket. Hoiatuse tekst kuvatakse LCD-näidikul (pos.
3, joon. 5.5 - 1
, lk 332).
Operaatoripaneeli LCD- ja olekunäidiku kuvade nimekiri on toodud 5.7
, lk 351. 5
Kui olekunäidik on välja lülitunud, siis võib see olla põhjustatud järgmistest asjaoludest: 5
– Sööturimoodul pole häälestatud kasutatava seadistuse jaoks.
– Sööturimoodul on rikkis.
– Sööturimooduli kasutamine pole lubatud (nt rõhu languse tõttu).
5.5.2 S-sööturimoodulite kontrollimine
→ Veenduge, et lint asetseks korrektselt S-sööturi vedrudel.
5

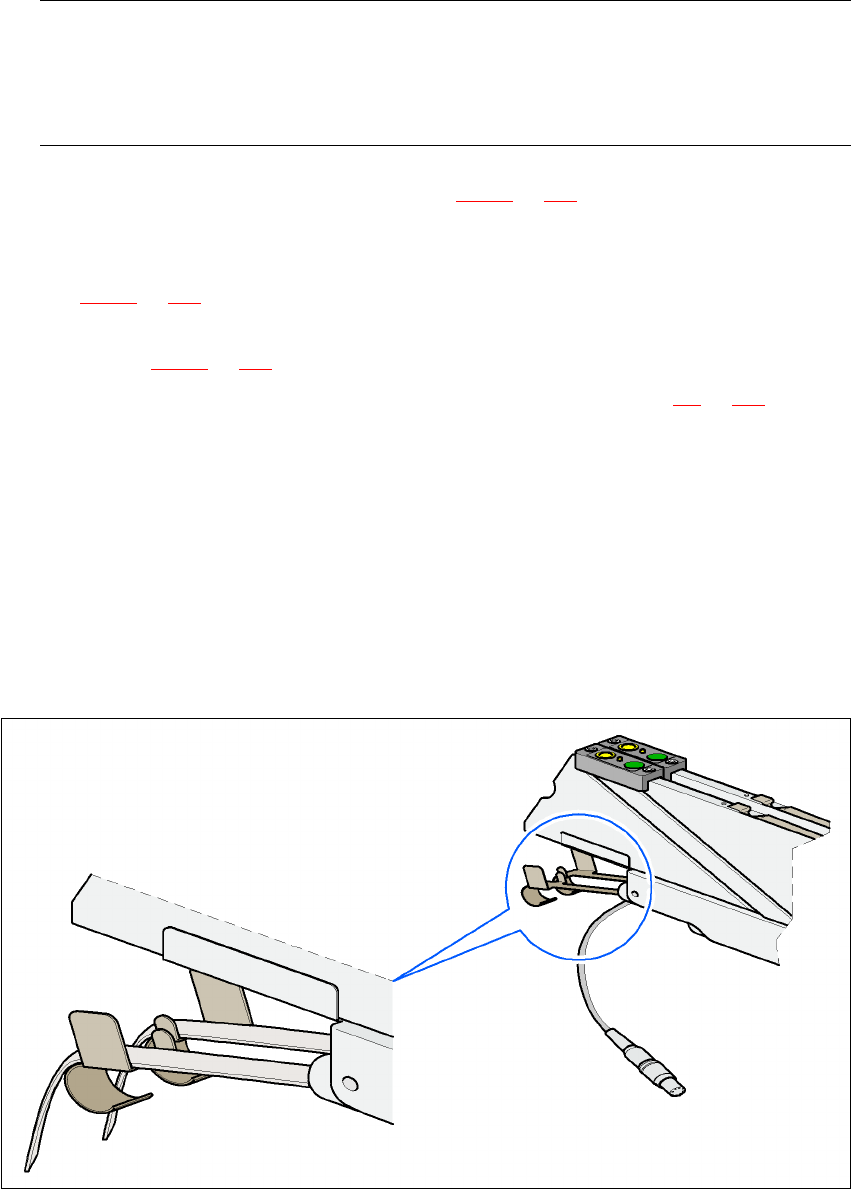

Joon. 5.5 - 2 Lindi paigaldamine S-sööturi vedrudele
5 Tööpersonali ülesanded Kasutusjuhend SIPLACE X-Seeria
5.5 Kontrollkäigu teostamine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
334
→ Kontrollige, kas S-sööturi lindifooliumi eemaldamise karp on täis.
Kui see on nii, siis tõmmake foolium välja ja lõigake kääridega ära.
MÄRKUS
Lindi rebimine lõikamise asemel võib põhjustada probleeme lindieemaldusmehhanismis.
Sel põhjusel on 3 x 8 mm sööturid varustatud sisseehitatud lindilõikajaga. See asub sööturi
lõpus lindifooliumi eemaldamise karbis katete all. 5
→ Kontrollige, et kombineeritud sööturite (24/32 mm) vastuvõtuaken oleks komponendile vas-
tava suurusega.
→ Kontrollige, et kombineeritud sööturite (24 mm / 32 mm) lindijuhikud oleksid paigaldatud.
5.5.3 Lintide jätkamine õigel ajal
MÄRKUS
Jätkake linte piisavalt vara, et vältida sööturitest komponentide lõppemist. Vastasel juhul te-
kivad pikad seisakuajad.
Kuid ärge tehke seda ka liiga vara, sest kui keerate vana lindi otsa uuele lindipoolile pärast
jätkamist, siis võib uue lindi pool üle täituda, lint poolilt maha libiseda ning seadmesse kinni
jääda. Tagajärjeks on tõrked komponentide haaramisel ja pikad seisakuajad. 5
5.5.4 Trükiplaaditugede kontrollimine
→ Kontrollige magnetiliste trükiplaaditugede asukohti tõstelaual:
– Veenduge, et trükiplaaditoed ei puutuks vastu trükiplaadi all olevaid komponente.
– Veenduge, et trükiplaaditoed ei puutuks vastu trükiplaadi konveieri paneele.
– Kasutage ainult jaotises 6.13
, lk 445 kirjeldatud trükiplaaditugesid.
