5.5.5 Täiendava lindipooli tugi (X-seeria)
5
Joon. 5.5 - 3 Täiendava lindipooli tugi (X-seeria)
(1) Täiendava lindipooli tugi, tootenumber 00141217
(2) Toe kinnitusseade
5
Komponendilintide kasutamine X-seeria sööturimoodulites ei tekita probleeme, kui sööturimooduli
ja lindipooli vaheline külgnihe ei ületa 60 mm. Kui eelseatud häälestus ei võimalda lubatud mak-
simaalset nihet säilitada, soovitame kasutada täiendava lindipooli tuge (pos. 1). Asetage kinnitus
hoidjasse (pos. 2) ja lükake seda niipalju, et külgnihe oleks väiksem, kui maksimaalne lubatud
väärtus 60 mm. Komponentide kärul on kokku 5 hoidjat. Iga lindipooli kinnitus võib hoida 2 lindi-
pooli, mis tähendab, et lindikonteinerisse saab paigutada kuni kümme 15" (381 mm) lindipooli.
max. 60 mm
5 Tööpersonali ülesanded Kasutusjuhend SIPLACE X-Seeria
5.5 Kontrollkäigu teostamine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
336
5.5.6 Eraldusplaatide paigaldamine lindikonteinerisse
→ Eraldusplaatidel on erinevad servad ning neid võib lindikonteinerisse asetada kahel viisil. Võl-
lide kasutamisel peab eraldusplaadi võlli süvend olema suunatud ülespoole (vt pos. 4, joon.
5.5 - 4
). Kui võlle ei kasutata, siis peab ülespoole jääma eraldusplaadi kaarekujuline osa (vt
pos. 5, joon. 5.5 - 4
).
→ Paigaldage eraldusplaadid joon. 5.5 - 4
näidatud viisil ning pidage meeles, et lindikonteineri
väikseim osa vastab 2-le jaotisele. See vähendab võimalust ladumisvigade tekkimiseks.
→ Kontrollige, kas eraldusplaatide asend vastab mõlema juhikurööpa asendile. Vastasel juhul
võivad eraldusplaadid nihkuda või painduda.
5

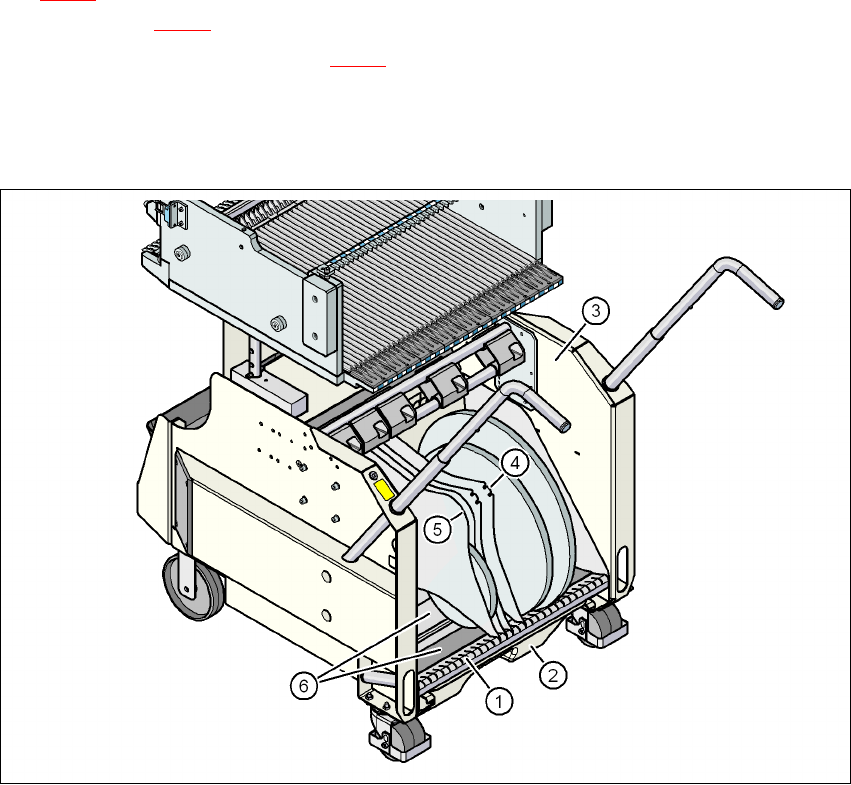

Joon. 5.5 - 4 Eraldusplaadid lindikonteineris
(1) Eraldusplaatide juhikurööbas
(2) Lindijääkide karp
(3) Lindikonteiner
(4) Eraldusplaadi asend võllide kasutamisel
(5) Eraldusplaadi asend, kui võlle ei kasutata
(6) Lindipoolide liugpinnad
Kasutusjuhend SIPLACE X-Seeria 5 Tööpersonali ülesanded
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 5.5 Kontrollkäigu teostamine
337
5.5.7 Võllide kasutamine suurte lindipoolide korral
→ Kui SIPLACE HF komponentide kärudes tuleb kasutada suuri lindipoole, siis asetage eral-
dusplaatidesse võllid.
MÄRKUS 5
Soovitame võlle kasutada lindipoolide korral, mille läbimõõt ületab 15" (381 mm). See tagab S-
sööturite töökindluse.
5
Joon. 5.5 - 5 Võllide paigaldamine suurte lindipoolide korral
5
(1) CO käru
(2) Võllide asukohad
(3) Eraldusplaat
(4) Võll (suurendatult)
5
MÄRKUS 5
Üldreeglina pole X-seeria komponentide kärude korral võllide kasutamine vajalik. Juhul, kui X-
sööturimooduli korral sageneb veasõnumi "Timeout" (Kontrollaeg) kuvamine, siis soovitame
kasutada võlle.
