5.5.7 Võllide kasutamine suurte lindipoolide korral
→ Kui SIPLACE HF komponentide kärudes tuleb kasutada suuri lindipoole, siis asetage eral-
dusplaatidesse võllid.
MÄRKUS 5
Soovitame võlle kasutada lindipoolide korral, mille läbimõõt ületab 15" (381 mm). See tagab S-
sööturite töökindluse.
5

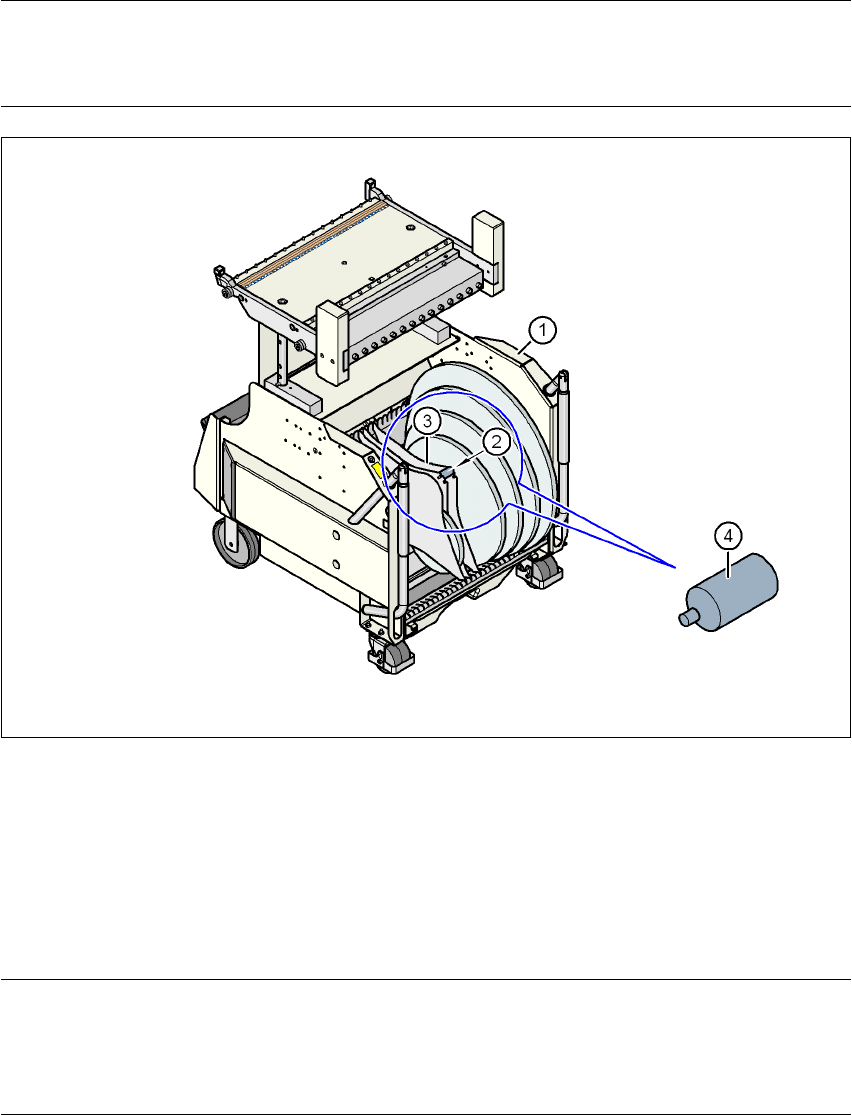

Joon. 5.5 - 5 Võllide paigaldamine suurte lindipoolide korral
5
(1) CO käru
(2) Võllide asukohad
(3) Eraldusplaat
(4) Võll (suurendatult)
5
MÄRKUS 5
Üldreeglina pole X-seeria komponentide kärude korral võllide kasutamine vajalik. Juhul, kui X-
sööturimooduli korral sageneb veasõnumi "Timeout" (Kontrollaeg) kuvamine, siis soovitame
kasutada võlle.
5 Tööpersonali ülesanded Kasutusjuhend SIPLACE X-Seeria
5.6 Sööturimoodulite ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
338
5.6 Sööturimoodulite ülesseadmine
5.6.1 Märkusi sööturimoodulite kasutamise kohta
Sööturimoodulid on täppisseadmed. Seetõttu tuleb sööturimooduleid käsitseda äärmise hooliku-
sega.
→ Vältige sööturimoodulite kokkupõrkeid tõketega.
→ Ärge laske sööturimooduleid kukkuda.
→ Korraliste tehnohoolduste läbiviimisel kasutage sobivaid tööriistu.
5.6.2 X-sööturimoodulite eemaldamine komponentide laualt
5
Joon. 5.6 - 1 X-sööturimoodulite eemaldamine komponentide laualt
(1) Eemaldamiskäepide
(2) Olekuindikatsioon
(3) LCD-näidik
(4) Link X-sööturimooduli lukustamiseks
5
Kasutusjuhend SIPLACE X-Seeria 5 Tööpersonali ülesanded
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 5.6 Sööturimoodulite ülesseadmine
339
Kui X-telje sööturimoodulil on jooksvale seadistusele vastav häälestus, siis põleb ooterežiimis ole-
kunäidik (pos. 2, joon. 5.6 - 1
, lk 338) roheliselt. Kui sööturimoodulil pole jooksvale seadistusele
vastavat häälestust, siis jääb olekunäidik väljalülitatuks.
Lingi abil komponentide lauale lukustatud X-sööturimoodulit ei saa välja tõmmata. Sööturimoodu-
lite eemaldamine komponentide laualt toimub järgmiselt:
→ Vajutage eemaldamiskäepidet (pos. 1, joon. 5.6 - 1
, lk 338). Eemaldamiskäepide hüppab
välja ja olekunäidik lülitub välja.
→ Oodake umbes 1 sekund, kuni lukk (pos. 4, joon. 5.6 - 1
, lk 338) vabastab sööturimooduli
kinnitusest.
→ Tõmmake sööturimoodul eemaldamiskäepideme abil komponentide lauast välja. Kui oo-
teaeg kestab üle 5 sekundi, siis lukustub sööturimoodul uuesti. Olekunäidikul süttib pu-
nane märgutuli ning LCD-näidikul (pos. 3, joon. 5.6 - 1
, lk 338) kuvatakse sõnum "Handle
--->>" ("Käepide --->>").
→ Kasutage eemaldamiskäepidet uuesti. Kui X-telje sööturimoodulil on jooksvale seadistu-
sele vastav häälestus, siis põleb olekunäidik roheliselt ning LCD-näidikul kuvatakse li-
saks raja numbrit ja sammu pikkust.
→ Vajutage eemaldamiskäepidet (pos. 1, joon. 5.6 - 1
, lk 338) uuesti ja tõmmake sööturi-
moodul komponentide laua seest välja.
5
5
5.6.3 X-sööturimooduli kasutamine komponentide kärul (X-seeria)
5.6.3.1 X-sööturimooduli kontrollimine enne kasutamist
Enne sööturimooduli kasutamise alustamist komponentide laual teostage järgmised kontrollimi-
sed:
→ Sööturimoodul peab olema ideaalses korras.
→ Koputage kergelt kattefooliumi nookurile (pos. 2, joon. 5.6 - 2
, lk 340) ning kontrollige, et
see poleks kinni jäänud.
→ Kontrollige, et haaramisakna (pos. 3, joon. 5.6 - 2
, lk 340) ümbruses poleks lahtisi kom-
ponente.
MÄRKUS 5
Enne kui raputate komponendid sööturimoodulist välja, tühjendage praakkomponentide karp
(pos. 5, joon. 5.6 - 2, lk 340).
→ Haaramisakna (pos. 3, joon. 5.6 - 2
, lk 340) avamiseks lükake hooba (pos. 4, joon.
5.6 - 2
, lk 340) kergelt ettepoole. Nii tõuseb haaramisaken pisut ülespoole.
MÄRKUS 5
Kui komponentide lint on paigaldatud, siis ärge vajutage hooba. Pingutatud kattefoolium võib
