Kasutusjuhend SIPLA CE X-Seeria 5 Tööpersonali ülesanded Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 5. 6 Sööturimoodulite üless eadmine 345 → Haaramisakna ( pos. 2, joon. 5.6 - 5 , lk 344 ) tõstm iseks es i…
5 Tööpersonali ülesanded Kasutusjuhend SIPLACE X-Seeria
5.6 Sööturimoodulite ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
344
5
Joon. 5.6 - 5 Lintsööturmooduli haaramisaken
(1) Lindi tugi, eemaldatav (vt jaotis 5.6.4.4, lk 346)
(2) Haaramisaken
(3) Kattefooliumi eemaldav serv
(4) Komponendi haaramisala
(5) Hoob haaramisakna tõstmiseks ja riivistamiseks
→ Vajutage operaatoripaneelil asuvat EDASI-nuppu (pos. 1, joon. 5.6 - 6
), kuni kattefooliumi
painutatud koht sattub komponendi haaramisalasse (pos. 4, lk 5.6 - 5
).
5
Joon. 5.6 - 6 Sööturimooduli operaatoripaneel
(1) EDASI-nupp komponentide lindi edasikerimiseks
(2) TAGASI-nupp komponentide lindi tagasikerimiseks
(3) FOOLIUMI-nupp kattefooliumi pingutamiseks
Kasutusjuhend SIPLACE X-Seeria 5 Tööpersonali ülesanded
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 5.6 Sööturimoodulite ülesseadmine
345
→ Haaramisakna (pos. 2, joon. 5.6 - 5, lk 344) tõstmiseks esimesse fikseeritud asendisse lükake
hooba (pos. 5, joon. 5.6 - 5
, lk 344) kergelt ettepoole.
→ Tõmmake kattefooliumi haaramisakna küljelt edasi, kuni see tuleb akna alt välja.
→ Murdke kattefoolium tagasi, kuni see toetub vastu äratõmmatavat serva (pos. 3, joon. 5.6 - 5
,
lk 344
).
MÄRKUS 5
Ärge laske haaramisakent nii alla, et kattefoolium sattuks vastu äratõmmatavat serva.
→ Haaramisakna allalaskmiseks lükake hooba (pos. 5, joon. 5.6 - 5
, lk 344) tagasi.
→ Juhtige kattefoolium üle kattefooliumi nookuri (pos. 2, joon. 5.6 - 7
) kuni kattefooliumi press-
ratasteni (pos. 1, joon. 5.6 - 7
).
5

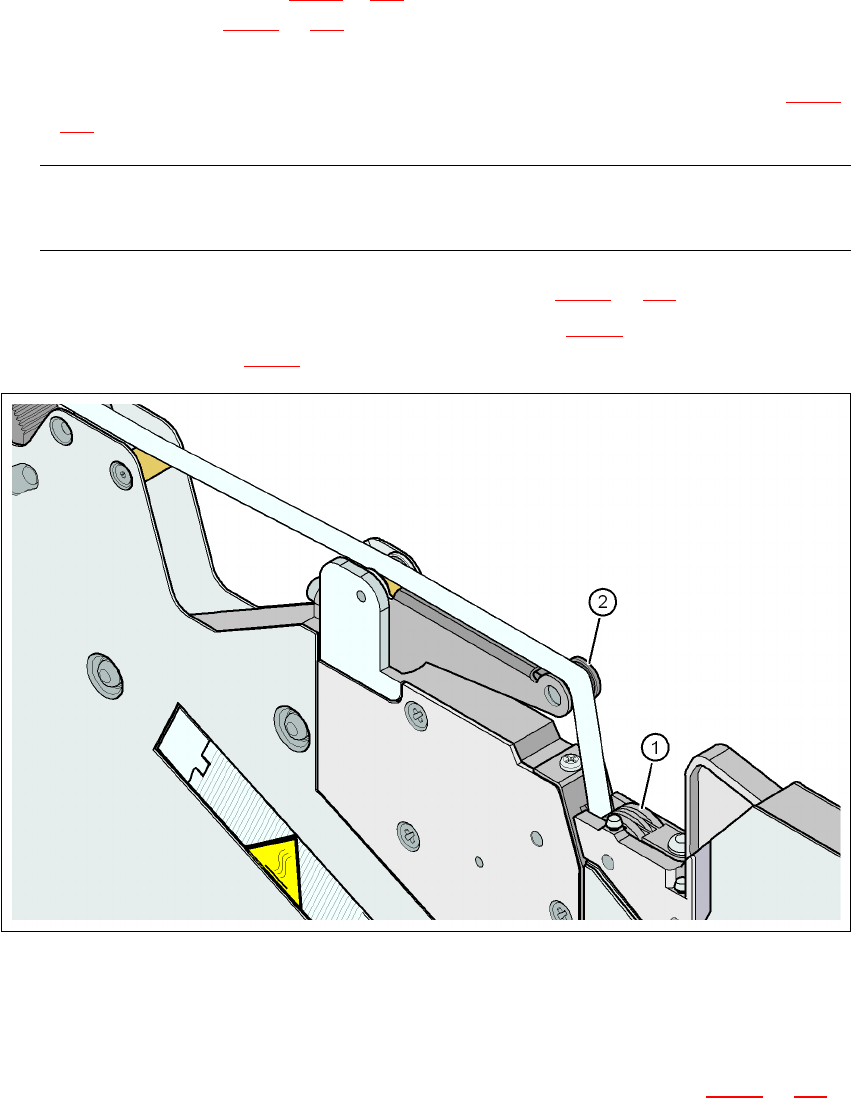

Joon. 5.6 - 7 Kattefooliumi juhtimine fooliumi pressratasteni
(1) Kattefooliumi pressrattad
(2) kattefoolium
5
→ Vajutage niikaua operaatoripaneelil asuvat FOOLIUMI-nuppu (pos. 3, joon. 5.6 - 6, lk 344),
kuni kattefoolium on piisavalt pingul. Kattefooliumi nookur langeb alla ja ajamimootor seiskub.
→ Lõigake komponentide lint sööturimooduli esiservaga ühetasaseks.
5 Tööpersonali ülesanded Kasutusjuhend SIPLACE X-Seeria
5.6 Sööturimoodulite ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
346
5.6.4.4 Lindi tugi 8 mm X-lintsööturmoodulile
5

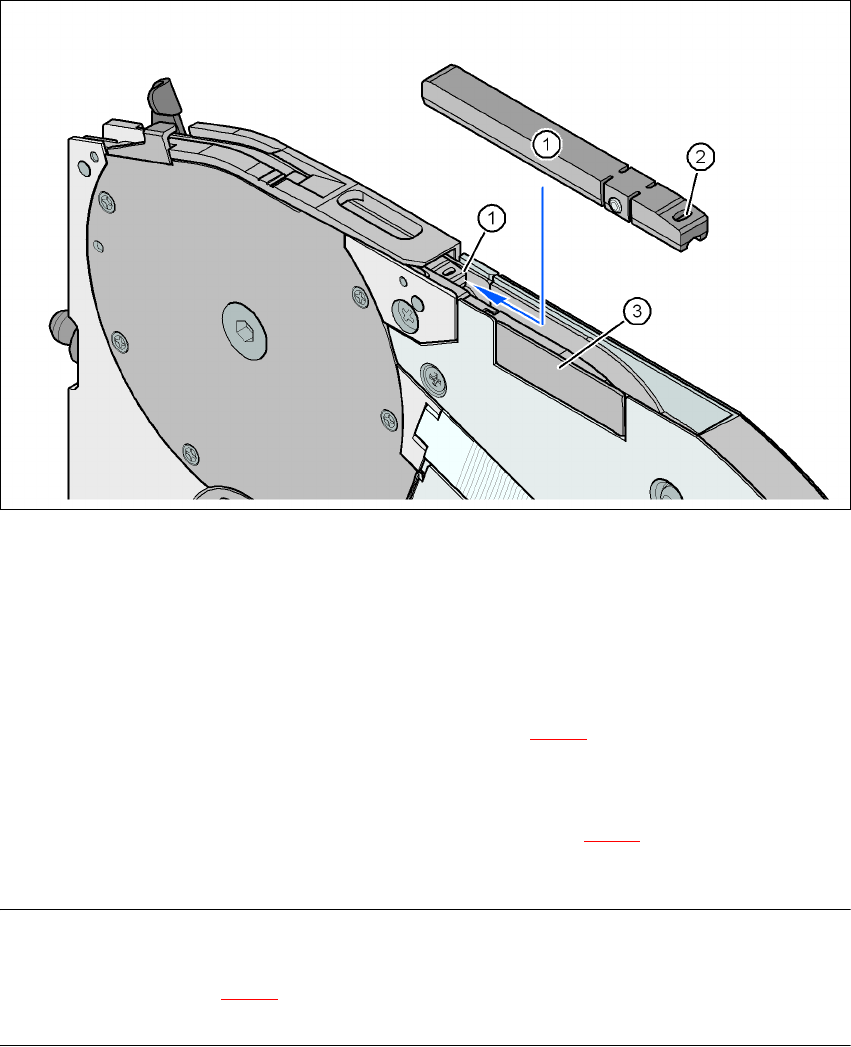

Joon. 5.6 - 8 8 mm X-sööturimoodul - lindi tugi ja jätkamisandur
(1) Lindi tugi, eemaldatav
(2) Ovaalne ava linditoes
(3) Jätkamisanduri paigalduskoht
8 mm sööturimoodul on varustatud lindi toega (pos. 1, joon. 5.6 - 8
). Seda saab hõlpsasti eemal-
dada.
→ Asetage kellasepa kruvikeerja rood lindi toe ovaalsesse avasse ning tõmmake lindi tugi kinni-
tusest välja (vastassuunas lindi liikumise suunale) (pos 2 joon. 5.6 - 8
).
→ Lindi toe paigaldamisel veenduge, et see jääks õigesse asendisse.
MÄRKUS 5
Komponentide ladumisel, mille suurus on 0402 või väiksem, paigaldage 8 mm X-sööturimooduli-
le lindi tugi (pos. 1, joon. 5.6 - 8
). See tagab konstantse Z-suunalise haaramiskõrguse ning või-
maldab haaramiskõrguse korrigeerimiseks vajaliku aja miinimumini viia.
