5.6.5.1 Komponentide laua (SIPLACE HF) ja S-sööturimoodulite ettevalmistamine
ülesseadmiseks
→ Puhastage sööturimooduli kontaktpinnad.
→ Puhastage komponentide laua kontaktpinnad.
→ Eemaldage lahtised komponendid komponentide sööturite laualt harja abil või kasutage vas-
tava otsakuga tolmuimejat.
ETTEVAATUST! 5
Ärge eemaldage komponente komponentide laualt sõrmedega! Te võite end vigastada väi-
keste metallilaastudega.
5.6.5.2 S-sööturimooduli paigaldamine
→ Esmalt paigaldage sööturimooduli esiosa (pos. 1, joon. 5.6 - 9, lk 348), st piluga jala pool,
komponentide lauale (pos. 4, joon. 5.6 - 9
, lk 348) nii, et komponentide laual olev tsentreeri-
mistihvt (pos 2) libiseks sööturimooduli jala pilusse.
→ Seejärel laske sööturimooduli tagaosa alla, kuni tsentreerimiskuul (pos. 3, joon. 5.6 - 9
, lk
348
) siseneb täielikult sööturimoodulis olevasse avasse.
→ Veenduge, et sööturid asetseksid korrektselt komponentide laual, st nende laiused sobiksid
omavahel (joon. 5.6 - 10
, lk 350).
→ Kontrollige, et söötur oleks kindlalt komponentide laual - selleks koputage sõrmega sööturi
külgseinale. See ei tohi liikuda.
→ Ühendage sööturi pistik (pos. 5, joon. 5.6 - 9
, lk 348) pesasse vastava koha all. Pistikul asuv
punane täpp peab jääma ühele joonele pesal oleva punase täpiga.
MÄRKUS 5
Sööturi ühendamisel veenduge, et kasutaksite õiges kohas asuvat õiget pesa, sest söötur
saab juhtimpulsid läbi selle pesa. Söötur ei pruugi õigesti töötada, kui see pole ühendatud
õigesse pessa. Sööturimoodulite kasutusjuhendis on toodud üksikasjalik teave pistikute ja
pesade ühilduvuse kohta.
5 Tööpersonali ülesanded Kasutusjuhend SIPLACE X-Seeria
5.6 Sööturimoodulite ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
350
5

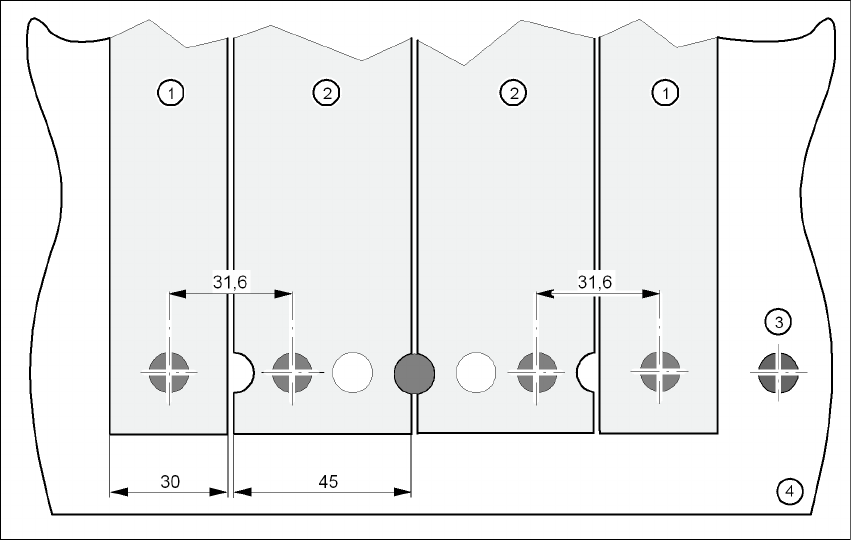

Joon. 5.6 - 10 30 või 45 mm laiuse S-sööturi paigaldamine komponentide lauale
(1) Söötur laiusega 30 mm
(2) Söötur laiusega 45 mm
(3) Tsentreeriv kuul
(4) Komponentide laud
5.6.6 X-sööturimooduli ülesseadmine
X-sööturimoodulite ülesseadmist on kirjeldatud tööjuhendis.
Kasutusjuhend SIPLACE X-Seeria 5 Tööpersonali ülesanded
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 5.7 X-sööturimooduli LCD- ja olekunäidik
351
5.7 X-sööturimooduli LCD- ja olekunäidik
X-sööturimoodulitel on värviline olekunäidik (pos. 6 joon. 5.7 - 1) tööolekute näitamiseks ja LCD-
näidik (pos. 1 joon. 5.7 - 1
) teksti kuvamiseks.
5

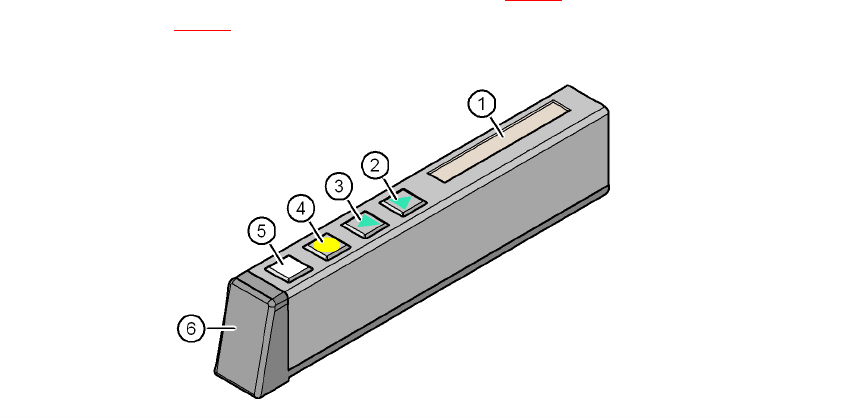

Joon. 5.7 - 1 X-sööturimooduli nupud, LCD- ja olekunäidik
(1) LCD-näidik
(2) EDASI-nupp
(3) TAGASI-nupp
(4) FOOLIUMI-nupp
(5) SEADE-nupp
(6) Olekunäidik, värviline
5.7.1 Olekunäidik
– Roheline:
Sööturimoodul on ooterežiimis ja on jooksvas seadistuses.
– Oranž:
Antakse hoiatussignaal. Hoiatuse tekst kuvatakse LCD-näidikul.
– Punane:
Tuvasti rike. Veasõnum kuvatakse LCD-näidikul.
–Väljas:
Sööturimoodulit pole jooksvas seadistuses.
