Kasutusjuhend SIPLA CE X-Seeria 5 Tööpersonali ülesanded Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 5.11 Komponentide kär u paigaldamine ja eemaldamine 359 Komponen tide kär u vahetamise oh utuskontseptsioo…
5 Tööpersonali ülesanded Kasutusjuhend SIPLACE X-Seeria
5.11 Komponentide käru paigaldamine ja eemaldamine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
358
5.11 Komponentide käru paigaldamine ja eemaldamine
5.11.1 Ohutustehnika komponentide kärude paigaldamisel ja eemaldamisel
HOIATUS! 5
Õnnetuste vältimiseks (muljumisoht) võib komponentide käru paigaldada ja eemaldada ainult
üks isik.
5

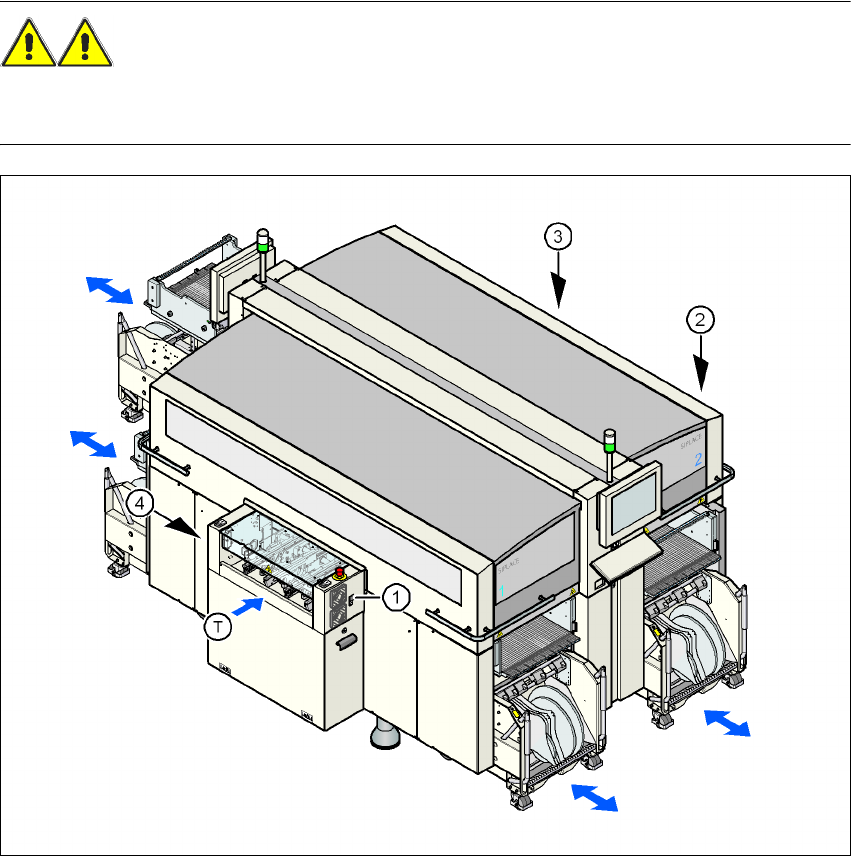

Joon. 5.11 - 1 Ohutustehnika komponentide käru paigaldamisel ja eemaldamisel
(1) Nupp komponentide käru paigaldamiseks ja eemaldamiseks tsoonis 1
(2) Nupp komponentide käru paigaldamiseks ja eemaldamiseks tsoonis 2
(3) Nupp komponentide käru paigaldamiseks ja eemaldamiseks tsoonis 3
(4) Nupp komponentide käru paigaldamiseks ja eemaldamiseks tsoonis 4
(T) Trükiplaatide liikumise suund
Kasutusjuhend SIPLACE X-Seeria 5 Tööpersonali ülesanded
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 5.11 Komponentide käru paigaldamine ja eemaldamine
359
Komponentide käru vahetamise ohutuskontseptsioon nõuab, et operaator peab komponentide
käru paigaldamisel või eemaldamisel vajutama masina sisendi või väljundi poolel asuvat nuppu
(pos. 1, 2, 3 või 4, joon. 5.11 - 1
, lk 358). See tähendab, et operaator peab seisma kogu aeg ma-
sina küljel. Lisaks sellele saab komponentide käru paigaldada ainult siis, kui kaitsekatted on su-
letud.
5.11.2 Komponentide käru eemaldamine
→ Vajutage üht nuppudest masina sisend- või väljundpoolel (pos. 1, 2, 3 või 4, joon. 5.11 - 1, lk
358
), kuni CO käru on masina küljest täielikult lahti.
→ Pöörake kaks käepidet üles (pos. 1, joon. 5.11 - 2
).
5

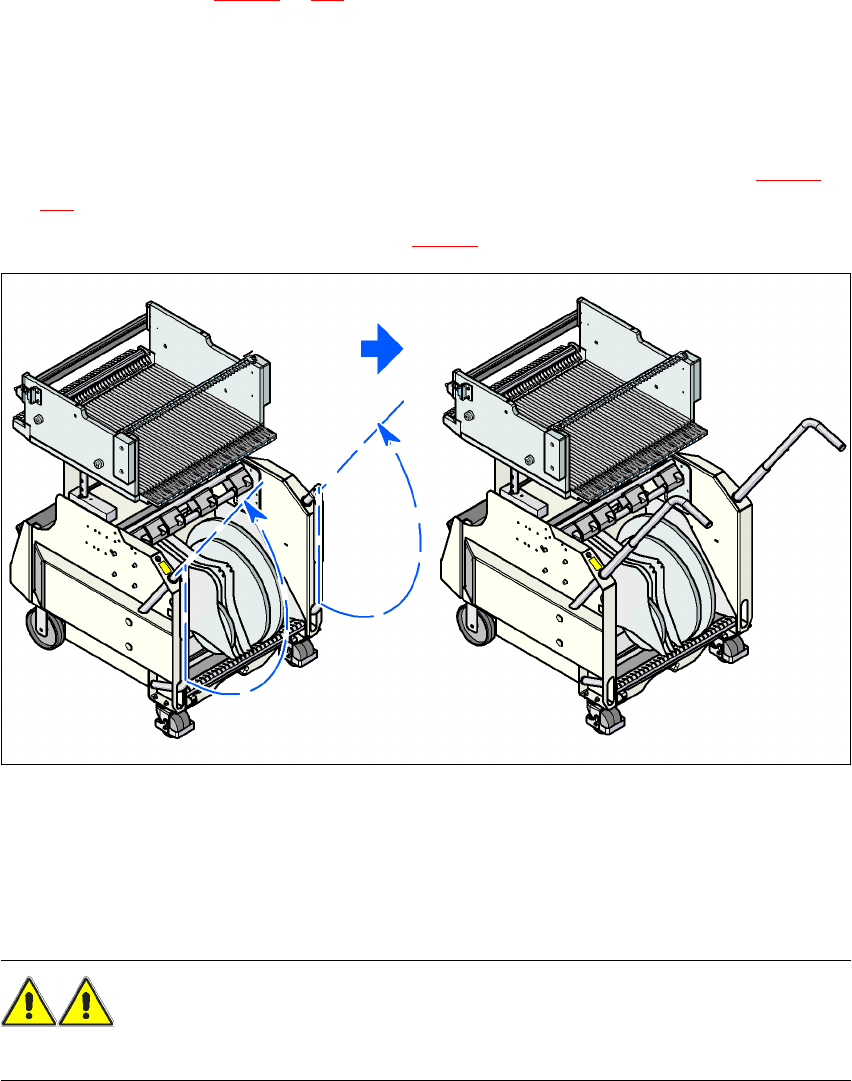

Joon. 5.11 - 2 Komponentide käru - pööratavad käepidemed lükkamiseks
→ Võttes mõlema käega käepidemetest, tõmmake komponentide käru masina juurest eemale.
5.11.3 Ohutustehnika komponentide käru lükkamisel
HOIATUS!
Õnnetuste vältimiseks komponentide käru lükkamisel järgige ALATI alltoodud reegleid.
→ Kui soovite komponentide käru lükata, siis hoidke seda alati kahe käega mõlemast käepide-
mest.
5 Tööpersonali ülesanded Kasutusjuhend SIPLACE X-Seeria
5.11 Komponentide käru paigaldamine ja eemaldamine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
360
→ Pidage meeles, et sööturimoodulitega täielikult komplekteeritud komponentide käru võib kal-
letel enam kui 20* küljele või ettepoole ümber minna.
→ Veenduge, et pind, millel käru lükatakse, oleks tunduvalt väiksema kaldega.
→ Olge ettevaatlik ja vältige kokkupõrkeid tõketega. Liiga kiirel liikumisel võib käru ettepoole
ümber minna.
5.11.4 X-seeria komponentide käru paigaldamine
5
Joon. 5.11 - 3 Komponentide käru ja komponentide käru dokkimisseade, SIPLACE X-seeria
(1) Komponentide käru dokkimisseade, SIPLACE X-seeria
(2) Komponentide käru, SIPLACE X-seeria
(3) Lukustuslingid
