Kasutusjuhend SIPLA CE X-Seeria 5 Tööpersonali ülesanded Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 5.11 Komponentide kär u paigaldamine ja eemaldamine 365 ETTEV AA TUST! 5 Kontrol lige, et ladu mispea e i …
5 Tööpersonali ülesanded Kasutusjuhend SIPLACE X-Seeria
5.11 Komponentide käru paigaldamine ja eemaldamine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
364
5.11.6 HF-komponentide käru paigaldamine
ETTEVAATUST! 5
SIPLACE X-seeria (5.11 - 3
joon. 360) ja SIPLACE HF (joon. , lk 5.11 - 6) komponentide kärudel
on erinevad dokkimisseadmed. Seetõttu tuleb iga komponentide käru paigaldada ainult õigesse
dokkimisseadmesse.
5

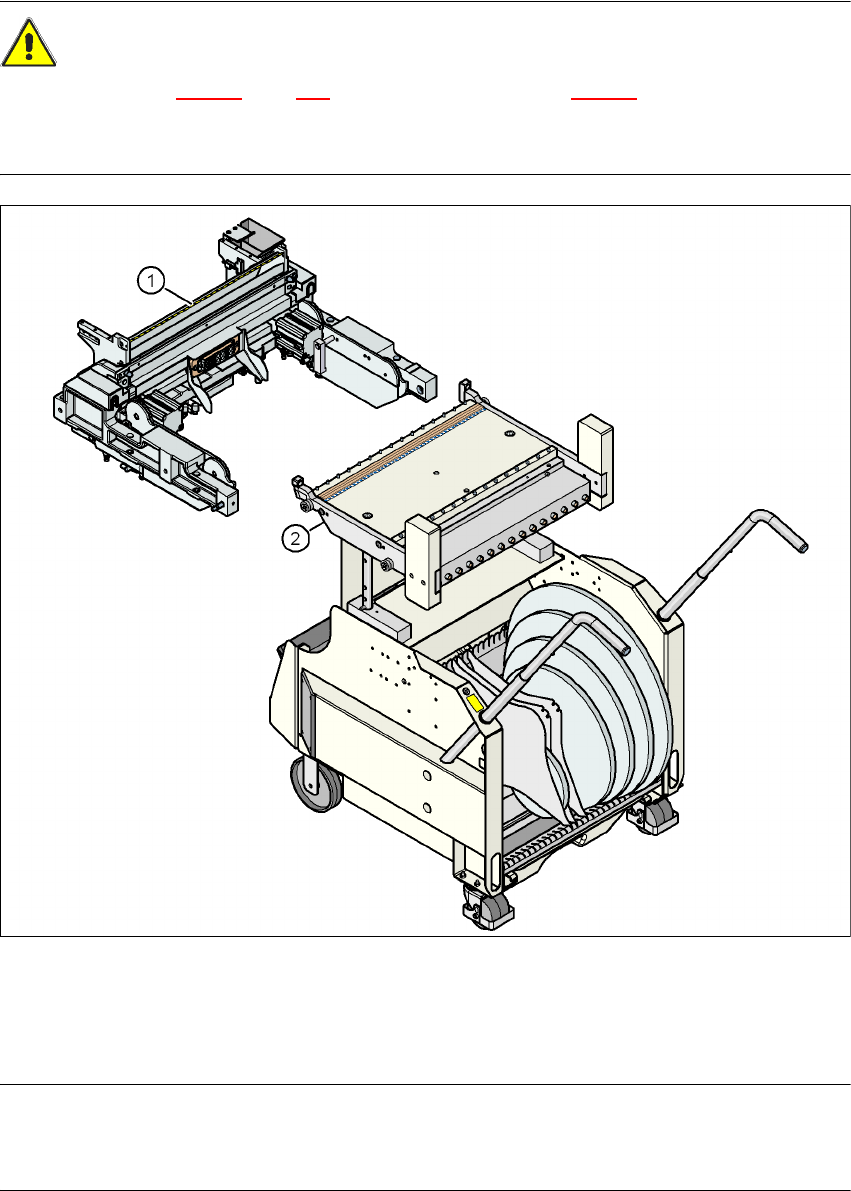

Joon. 5.11 - 6 Komponentide käru ja komponentide käru dokkimisseade, SIPLACE HF
(1) Komponentide käru dokkimisseade, SIPLACE HF
(2) Komponentide käru, SIPLACE HF
MÄRKUS 5
Enne HF-seeria komponentide käru paigaldamist lõigake S-sööturimoodulite esiküljel olevad
komponentide lindid umbes 1 cm pikkuseks.
Kasutusjuhend SIPLACE X-Seeria 5 Tööpersonali ülesanded
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 5.11 Komponentide käru paigaldamine ja eemaldamine
365
ETTEVAATUST! 5
Kontrollige, et ladumispea ei asuks komponentide käru piirkonnas.
→ Lükake komponentide käru ettevaatlikult vastu masinat.
MÄRKUS 5
Sulgege kaitsekatted, sest komponentide käru saab paigaldada ainult siis, kui kaitsekatted on
suletud.
→ Vajutage vastavat nuppu masina sisend- või väljundpoolel (pos. 1, 2, 3 või 4, joon. 5.11 - 1
,
lk 358
), kuni käru on täielikult masina küljes kinni.
→ Kasutades mõlemat kätt, lükake hülss (pos. 1, joon. 5.11 - 7
) üles ja pöörake käepide alla
(pos. 2, joon. 5.11 - 7
).
5

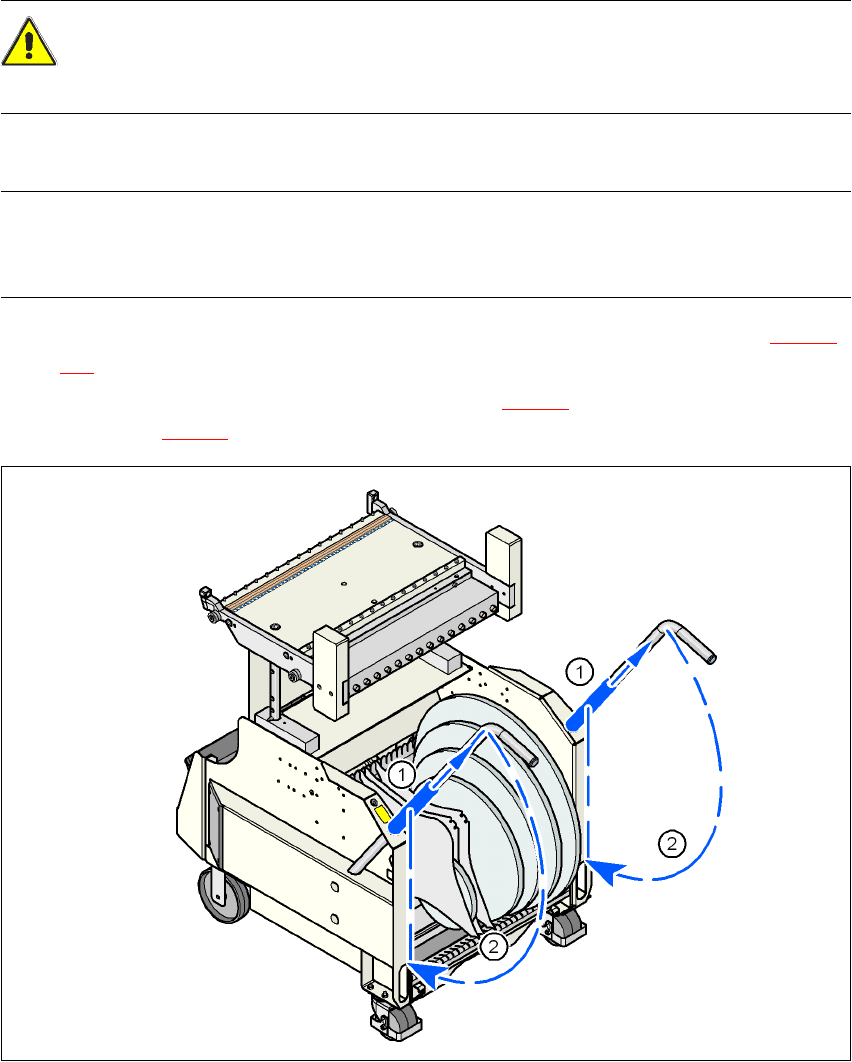

Joon. 5.11 - 7 HF komponentide käru - käepidemete pööramine alla
(1) Lükake hülss üles
(2) Vajutage käepide alla
5 Tööpersonali ülesanded Kasutusjuhend SIPLACE X-Seeria
5.12 Komponentide käru dokkimine dokkimisjaamaga või selle küljest eemaldamine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE
väljaanne
366
5.12 Komponentide käru dokkimine dokkimisjaamaga
või selle küljest eemaldamine
5

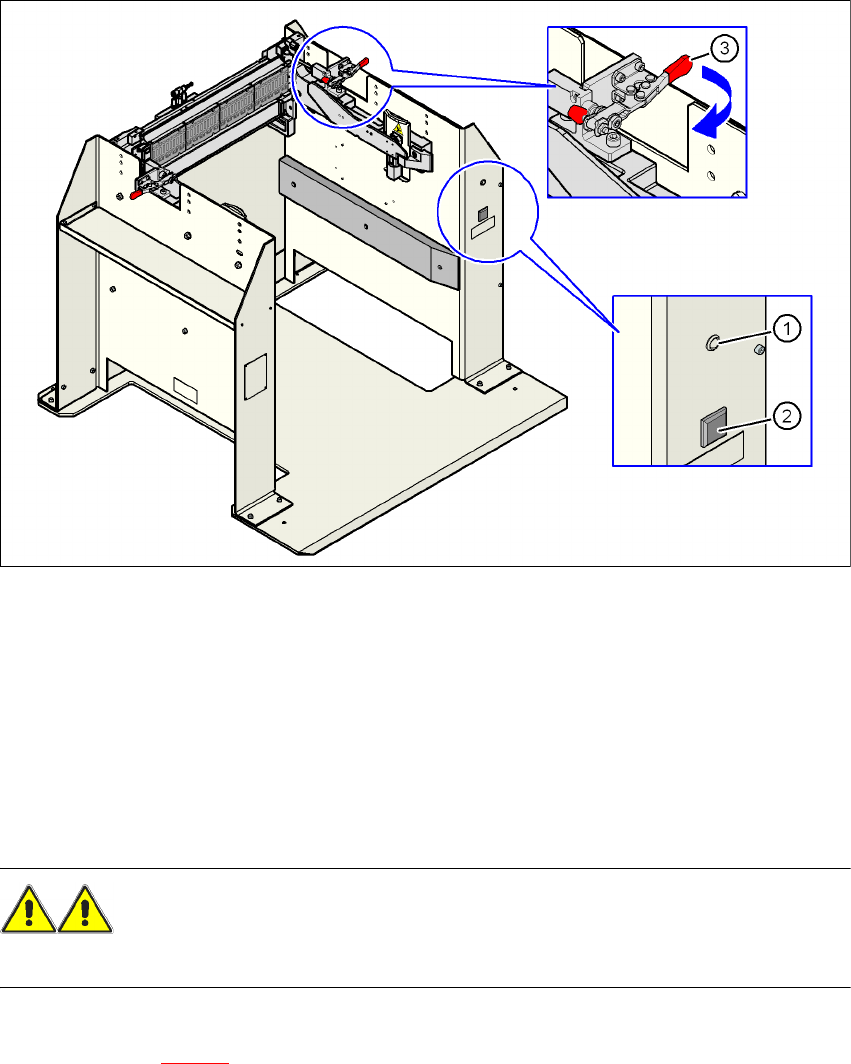

Joon. 5.12 - 1 Komponentide käru, X-seeria - käepidemete pööramine alla
(1) Elektritoite signaallamp
(2) Nupp sööturimoodulite lukustamiseks ja vabastamiseks komponentide kärul
(3) Horisontaalne pingutaja komponentide laua hoova fikseerimiseks "suletud" asendisse
5
5
5.12.1 SIPLACE X-seeria komponentide käru paigaldamine dokkimisjaama
HOIATUS! 5
→ Dokkimisel ärge jätke kehaosi komponentide käru ja dokkimisjaama vahelisse piirkonda.
→ Vabastage kaks horisontaalset pingutit üheaegselt, nihutades neid noolega näidatud suunas
(pos. 3, joon. 5.12 - 1
).
