6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetusmehhanism Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
370
6.1.1.1 Kirjeldus
Imiotsakute vahetusmehhanism mahutab kuni 6 magasini, millest igaühes on 12 imiotsaku pesa.
Magasinid asuvad ühisel alusel. Need tsentreeritakse kahe silindertihvti abil ja kinnitatakse 4
plõkskinnitiga. Mikrolülitite abil jälgitakse, kas magasinid asuvad korralikult imiotsakute vahetus-
mehhanismi korpuses, et vältida ladumispea kokkupõrget esileulatuva magasiniga. Kõik magasi-
nide asukohad peavad olema täidetud, kuna puuduvate või ebaõigesti paigaldatud magasinide
korral seiskab kaitseahel masina.
6.1.1.2 Tehnilised andmed
6
Imiotsakute vahetusmehhanism 20-segmendilise Collect&Place tööpea jaoks
Mõõdud (pikkus x laius x kõrgus) 449 x 94,5 x 79 mm³
Imiotsakupesade arv 72
Imiotsakute tüübid 10xx, 11xx ja 12xx
Imiotsaku vahetamise aeg ligikaudu 2 s imiotsaku kohta
Suruõhuliitmik 0,48 MPa (4,8 baari)
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.1 Imiotsakute vahetusmehhanism
371
6.1.1.3 C&P20A tööpea imiotsakute vahetusmehhanismide asukoht masinas X4
Tsoonidesse 1, 2, 3 ja 4 võib 20-segmendilise Collect&Place tööpea korral paigaldada 1 või 2 imi-
otsakute vahetusmehhanismi (pos. 1 ja 2, joon. 6.1 - 2
). See annab 8 imiotsakute vahetusmehha-
nismi (igas 48 magasini) korral imiotsaku pesade koguarvuks 576.
6

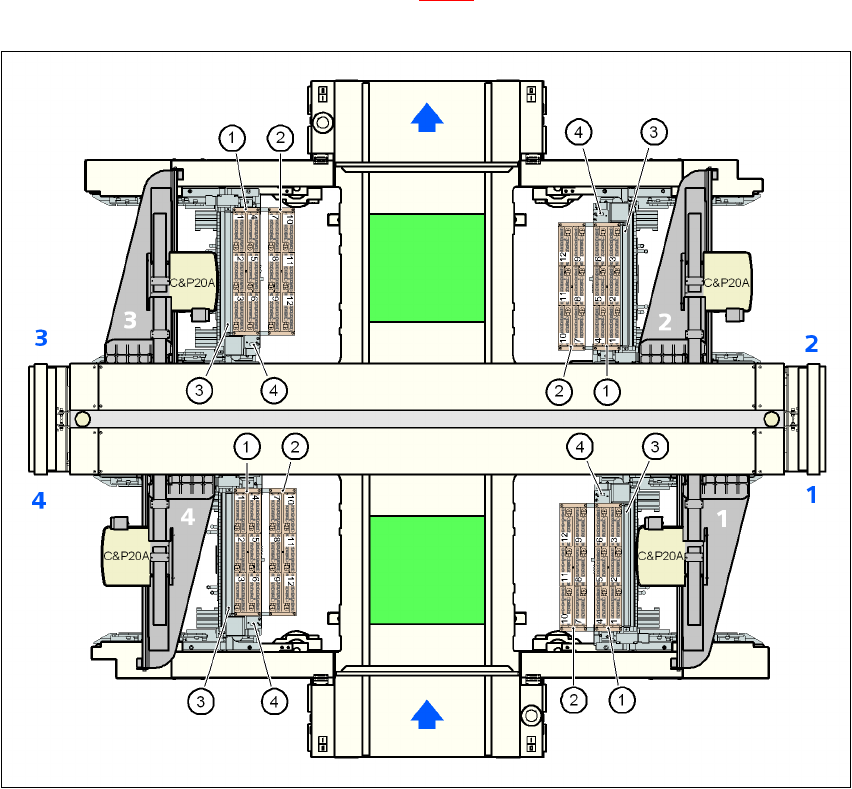

Joon. 6.1 - 2 20-segmendilise Collect&Place tööpea imiotsakute vahetusmehhanismi asukoht masinas X4
(1) Imiotsakute vahetusmehhanism, "rida 1"
(2) Imiotsakute vahetusmehhanism, "rida 2"
(3) Komponentide praagikarp
(4) Imiotsakute eemaldamisseade ja praagikarp
(5) Imiotsakute magasin
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetusmehhanism Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
372
6.1.1.4 C&P20A tööpea imiotsakute vahetusmehhanismide asukoht masinas X3
Tsoonidesse 1, 3 ja 4 võib 20-segmendilise Collect&Place tööpea korral paigaldada 1 või 2 imiot-
sakute vahetusmehhanismi (pos. 1 ja 2, joon. 6.1 - 3
). Tsooni 2 võib paigaldada ühe imiotsakute
vahetusmehhanismi. See annab 7 imiotsakute vahetusmehhanismi (igas 42 magasini) korral imi-
otsaku pesade koguarvuks 504.
6

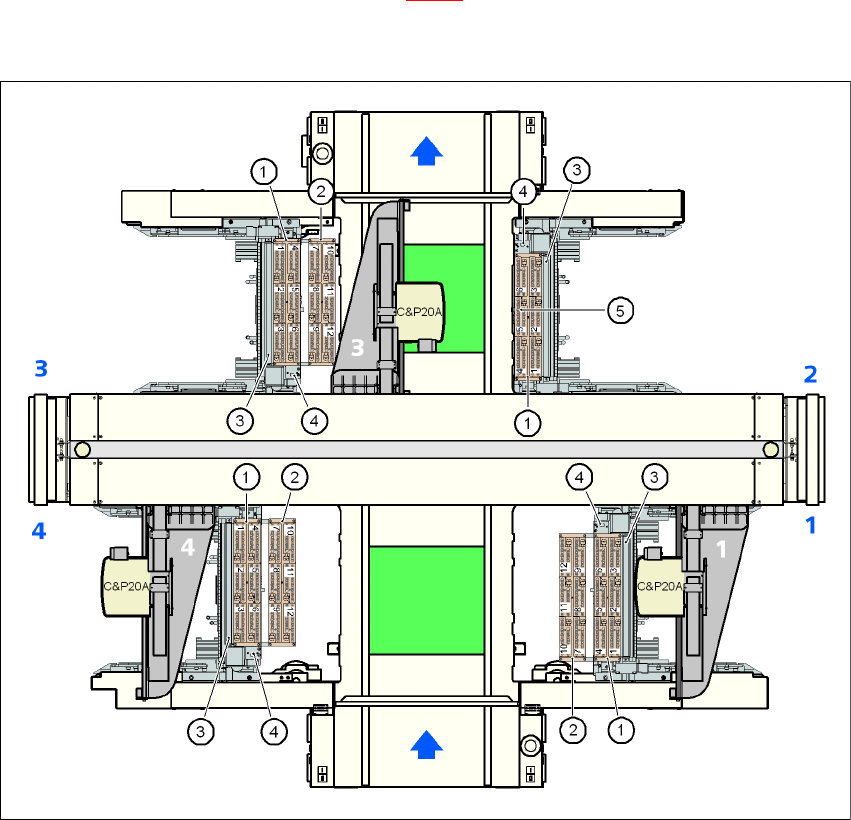

Joon. 6.1 - 3 20-segmendilise Collect&Place tööpea imiotsakute vahetusmehhanismi asukoht masinas X3
6
(1) Imiotsakute vahetusmehhanism, "rida 1"
(2) Imiotsakute vahetusmehhanism, "rida 2"
(3) Komponentide praagikarp
(4) Imiotsakute eemaldamisseade ja praagikarp
(5) Imiotsakute magasin
