Kasutusjuhend SIPLA CE X-Seeria 6 Jaama laiendamine Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 6.1 I miotsakute vahetusmehhanism 373 6.1.1.5 C&P20A tööpea imiot sakute vahetusmehhanismide asukoht masina…
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetusmehhanism Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
372
6.1.1.4 C&P20A tööpea imiotsakute vahetusmehhanismide asukoht masinas X3
Tsoonidesse 1, 3 ja 4 võib 20-segmendilise Collect&Place tööpea korral paigaldada 1 või 2 imiot-
sakute vahetusmehhanismi (pos. 1 ja 2, joon. 6.1 - 3
). Tsooni 2 võib paigaldada ühe imiotsakute
vahetusmehhanismi. See annab 7 imiotsakute vahetusmehhanismi (igas 42 magasini) korral imi-
otsaku pesade koguarvuks 504.
6
Joon. 6.1 - 3 20-segmendilise Collect&Place tööpea imiotsakute vahetusmehhanismi asukoht masinas X3
6
(1) Imiotsakute vahetusmehhanism, "rida 1"
(2) Imiotsakute vahetusmehhanism, "rida 2"
(3) Komponentide praagikarp
(4) Imiotsakute eemaldamisseade ja praagikarp
(5) Imiotsakute magasin
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.1 Imiotsakute vahetusmehhanism
373
6.1.1.5 C&P20A tööpea imiotsakute vahetusmehhanismide asukoht masinas X2
Tsoonidesse 1 ja 3 võib 20-segmendilise Collect&Place tööpea korral paigaldada 1 või 2 imiotsa-
kute vahetusmehhanismi (pos. 1 ja 2, joon. 6.1 - 4
). Tsoonidesse 2 ja 4 võib paigaldada imiotsa-
kute vahetusmehhanismi. See annab 6 imiotsakute vahetusmehhanismi (igas 36 magasini) korral
imiotsaku pesade koguarvuks 432.
6

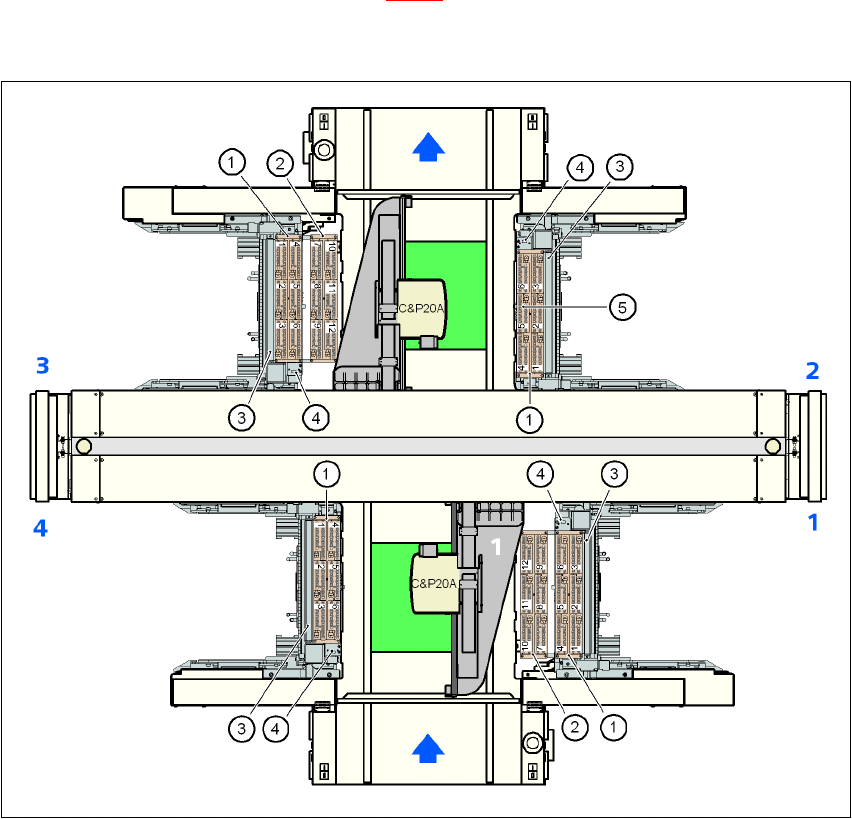

Joon. 6.1 - 4 20-segmendilise Collect&Place tööpea imiotsakute vahetusmehhanismi asukoht masinas X2
6
(1) Imiotsakute vahetusmehhanism, "rida 1"
(2) Imiotsakute vahetusmehhanism, "rida 2"
(3) Komponentide praagikarp
(4) Imiotsakute eemaldamisseade ja praagikarp
(5) Imiotsakute magasin
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetusmehhanism Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
374
6.1.1.6 Kokkupanek
"Rea 1" imiotsakute vahetusmehhanismid (vt joon. 6.1 - 2, 6.1 - 3 ja 6.1 - 4, lk 371) on kõik kinni-
tatud komponentide käru dokkimisseadme külge. "Rea 2" imiotsakute vahetusmehhanismide
jaoks kasutatakse täiendavat kinnitussõlme. Sõlme juurde kuulub imiotsakute eemaldamisseade
ja praagikarp (vt jaotis 6.1.1.10
, lk 378).
6
Joon. 6.1 - 5 Sõlme asukoht
(1) Komponentide käru dokkimisseadme poole suunatud viltune külg
(2) Trükiplaatide konveieri poole suunatud vertikaalne külg
→ Seadke imiotsakute vahetusmehhanism nii, et viltune külg oleks suunatud komponentide kä-
ru dokkimisseadme poole.
HOIATUS! 6
– Kasutage iga ladumispea korral ainult sellele vastavat imiotsakute vahetusmehhanismi. Eri-
nevate konfiguratsioonide korral võib tööpea puruneda.
