6.1.1.6 Kokkupanek
"Rea 1" imiotsakute vahetusmehhanismid (vt joon. 6.1 - 2, 6.1 - 3 ja 6.1 - 4, lk 371) on kõik kinni-
tatud komponentide käru dokkimisseadme külge. "Rea 2" imiotsakute vahetusmehhanismide
jaoks kasutatakse täiendavat kinnitussõlme. Sõlme juurde kuulub imiotsakute eemaldamisseade
ja praagikarp (vt jaotis 6.1.1.10
, lk 378).
6

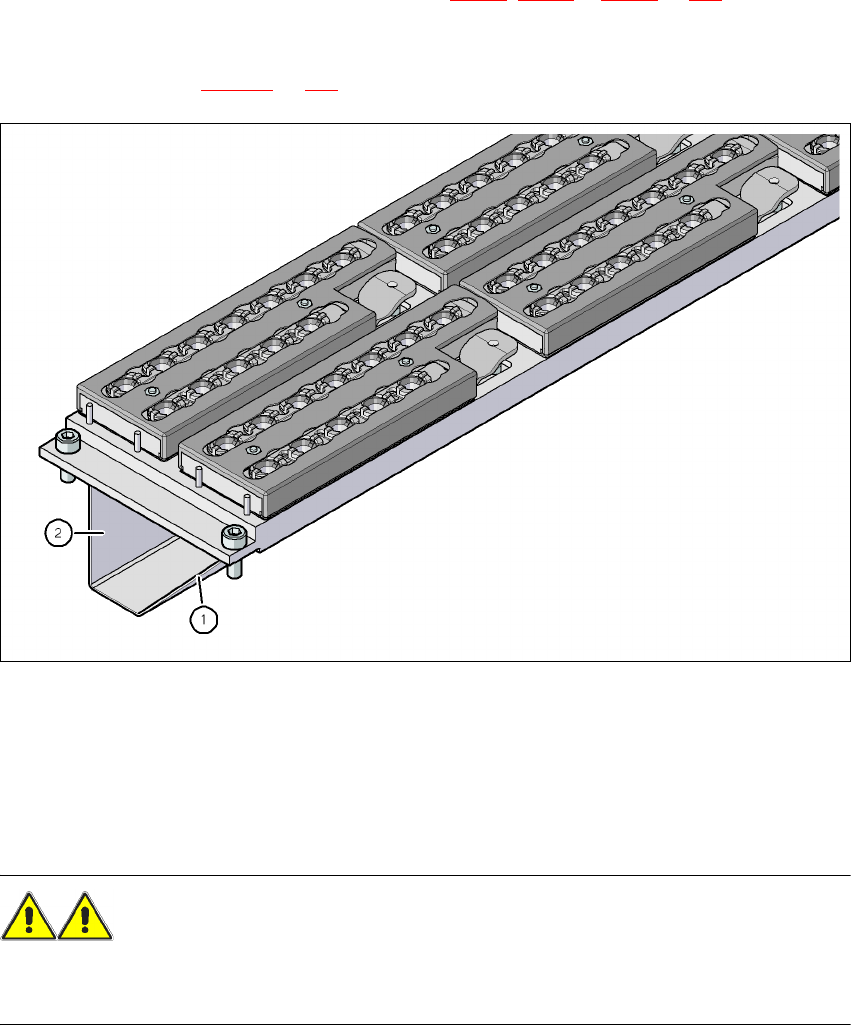

Joon. 6.1 - 5 Sõlme asukoht
(1) Komponentide käru dokkimisseadme poole suunatud viltune külg
(2) Trükiplaatide konveieri poole suunatud vertikaalne külg
→ Seadke imiotsakute vahetusmehhanism nii, et viltune külg oleks suunatud komponentide kä-
ru dokkimisseadme poole.
HOIATUS! 6
– Kasutage iga ladumispea korral ainult sellele vastavat imiotsakute vahetusmehhanismi. Eri-
nevate konfiguratsioonide korral võib tööpea puruneda.
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.1 Imiotsakute vahetusmehhanism
375
6.1.1.7 Näpunäiteid kasutamise kohta
→ Magasini esmakordsel laadimisel imiotsakutega kinnitage magasinile kleebis imiotsakute
tüübi identifitseerimiseks.
MÄRKUS 6
Laadige magasin imiotsakutega masinast eemal ja asetage masinasse ainult täielikult täide-
tud magasinid. 6
→ Avage lukustusplaat ja asetage imiotsakud otsakupesadesse.
→ Sulgege lukustusplaat nii, et imiotsakud ei saaks magasinist välja kukkuda.
ETTEVAATUST 6
Enne magasini täitmist veenduge, et kõik Collect&Place tööpea juures kasutusel olevad imi-
otsakud oleksid tagasi magasinides. 6
MÄRKUS 6
Ärge laske komponentidel magasinide peale kukkuda. Sellisel juhul võib lukustusplaat kinni
jääda. Selle vältimiseks tuleb korrapäraselt puhastada magasine ja vabu kohti.
→ Imiotsakute vahetusmehhanismi programmeerimist on kirjeldatud SIPLACE Pro kasutusju-
hendis.
6.1.1.8 Magasini vahetamine
→ Vajutage hooba (pos. 1, joon. 6.1 - 6, lk 373), et vabastada magasin plõkskinnituste (pos. 5,
joon. 6.1 - 6
, lk 373) kuulide vahelt. Tõstke magasin aluselt ära.
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetusmehhanism Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
376
HOIATUS! 6
Ükskõik milline üle magasini (pos. 1, joon. 6.1 - 6
) ulatuv hoob võib tööpeaga kokku põrgata.
Seetõttu veenduge, et hoob ei ulatuks magasinist väljapoole.
6

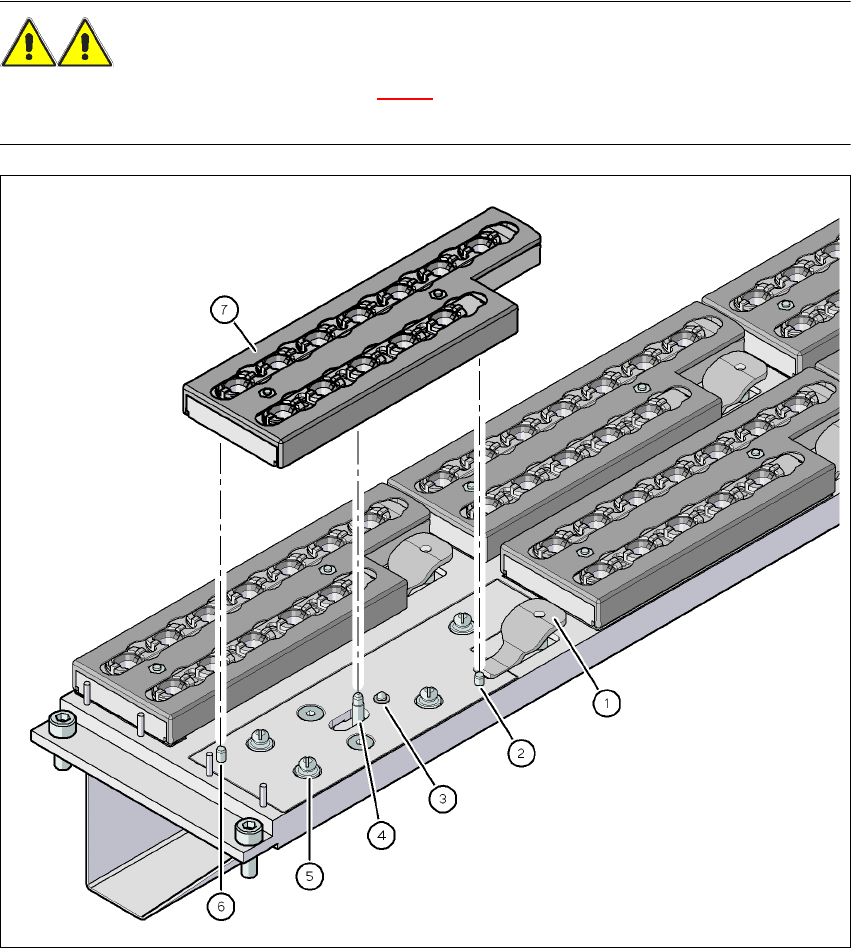

Joon. 6.1 - 6 Magasini vahetamine
(1) Hoob magasini tõstmiseks
(2) Silindertihvt magasini ava jaoks
(3) Vedrutihvt mikrolüliti lülitamiseks
(4) Liugurmehhanismi tihvt, nihutab lukustusplaati
(5) Plõkskinniti kuul
(6) Silindertihvt magasini pilu jaoks
(7) Lukustusplaat asendis "Magasin lukustatud"
