6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria 6.1 Imiotsakute vahetusmehhan ism Tark varaversiooni SR.605.xx põhjal 07/2008 EE väljaanne 378 6.1.1.10 " Rea 2" imiot sakute vahetusmehhanism 20-segmendilise …
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.1 Imiotsakute vahetusmehhanism
377
MÄRKUS 6
– Nihutage lukustusplaat asendisse "Magasin lukustatud".
– Enne magasini paigaldamist kontrollige, et tsentreerivad tihvtid (pos. 2 ja 6 joon. 6.1 - 6
, lk
376) sattuksid tsentreerivasse avadesse ja pilusse (pos. 6, joon. 6.1 - 6, lk 376).
→ Asetage magasin plõkskinnituse kuulidele (pos. 5, joon. 6.1 - 6
, lk 376).
→ Vajutage magasin ühtlaselt alla, et plõkskinnituste kuulid haaraksid kõiki plõkskinnitusi ühe-
aegselt.
6.1.1.9 Asukoha määramine
Igal imiotsakute vahetusmehhanismi magasinil on kaks positsioneerimiseks ettenähtud koordi-
naatmärki, üks asukoha ja teine nurga määramiseks.
6

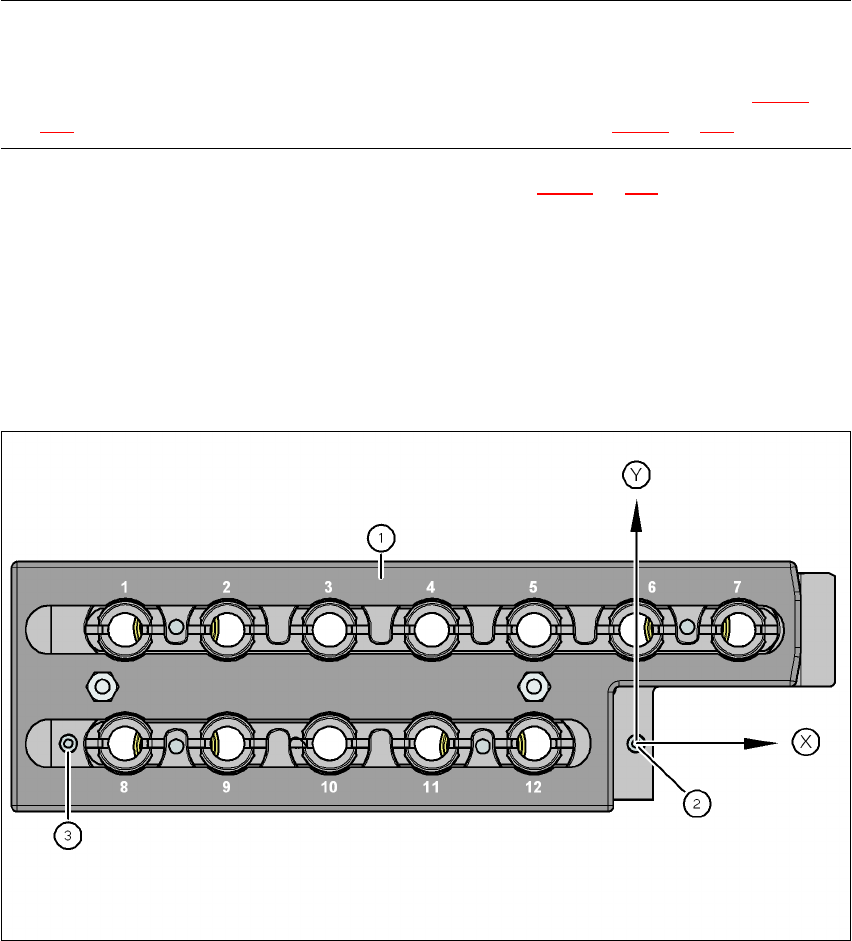

Joon. 6.1 - 7 Imiotsakute magasin: pesade numeratsioon, koordinaatmärgid asukoha ja nurga määramiseks
(1) Lukustusplaat asendis "Magasin avatud"
(2) Koordinaatmärgid asukoha määramiseks
(3) Koordinaatmärk nurgaasendi määramiseks
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetusmehhanism Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
378
6.1.1.10 "Rea 2" imiotsakute vahetusmehhanism 20-segmendilise Collect&Place
tööpea jaoks
Tootenumber 00119716-xx Imiotsakute vahetusmehhanism 2, X-seeria, C&P20A
"Rea 2" imiotsakute vahetusmehhanismi võib paigaldada järgmistesse tsoonidesse:
X4 masin: tsoonid 1, 2, 3 ja 4 (vt joon. 6.1 - 2
, lk 371)
X3 masin: tsoonid 1, 3 ja 4 (vt joon. 6.1 - 3
, lk 372)
X2 masin: tsoonid 1 ja 3 (vt joon. 6.1 - 4
, lk 373)
Lisakomplekt sisaldab kinnituskomplekti.
6

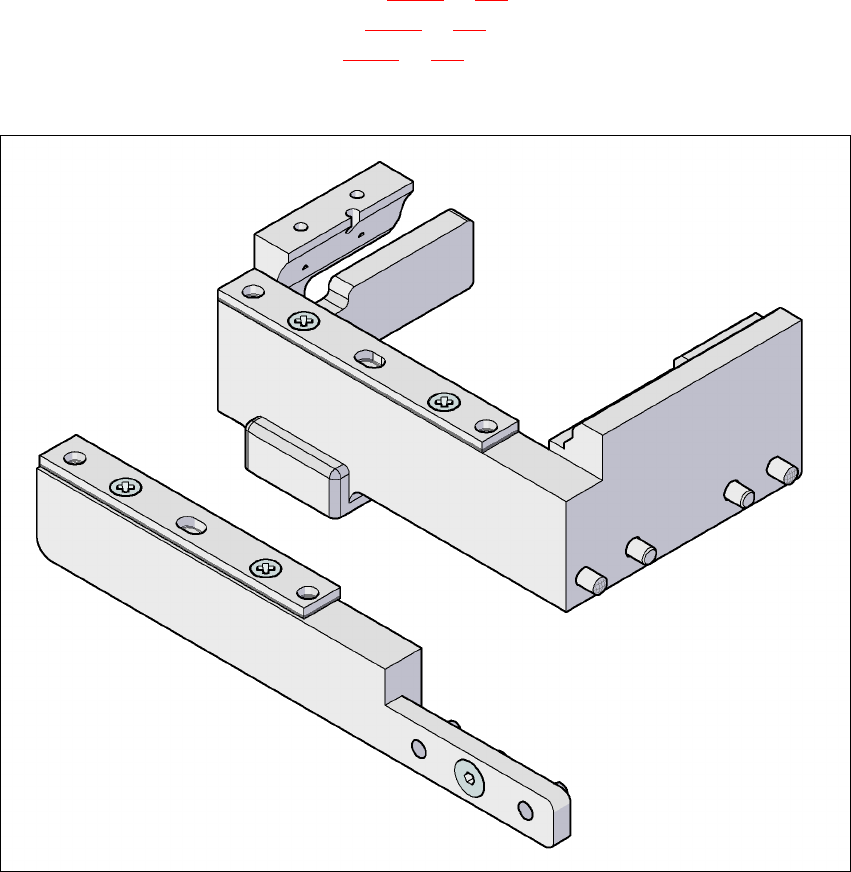

Joon. 6.1 - 8 Kinnituskomplekt "rea 2" imiotsakute vahetusmehhanismi jaoks
6
6
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.1 Imiotsakute vahetusmehhanism
379
6.1.2 Imiotsakute vahetusmehhanism 12-segmendilise Collect&Place tööpea
jaoks
Tootenumber 00119661-xx Imiotsakute vahetusmehhanism, HF/X/D3, 12-segmendiline C&P
tööpea
6

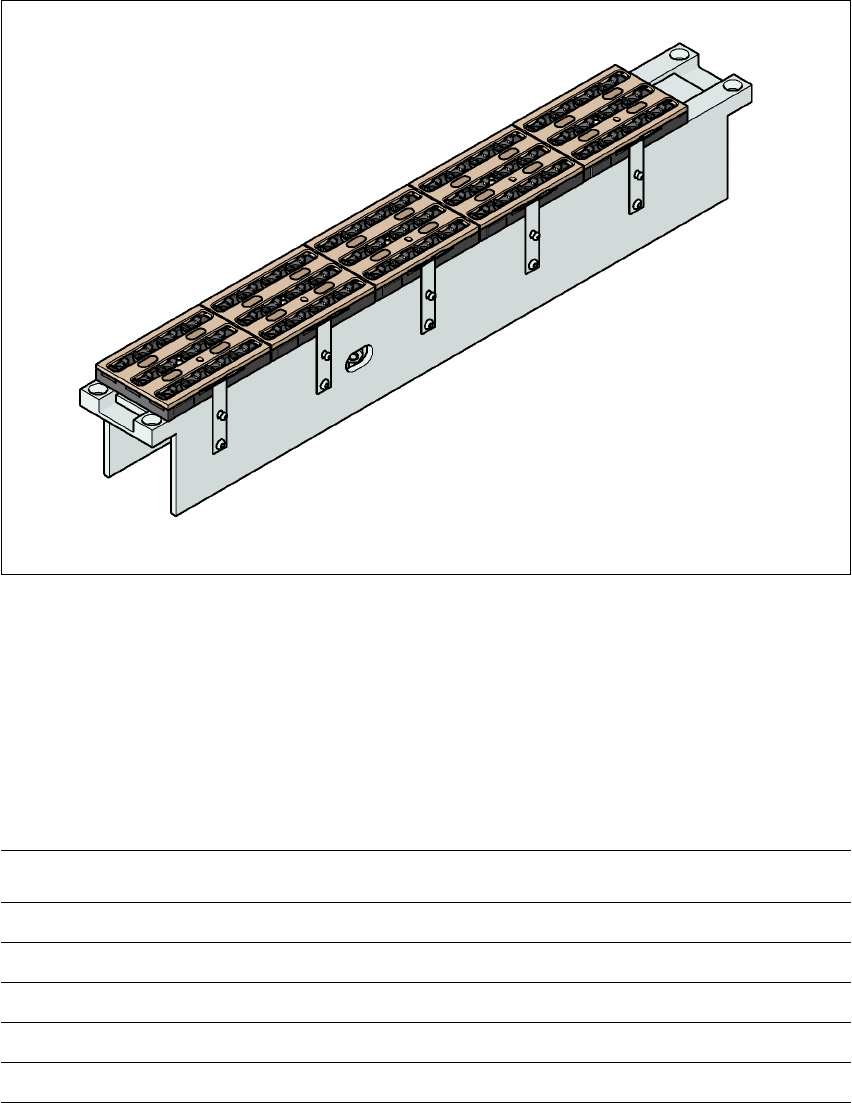

Joon. 6.1 - 9 Imiotsakute vahetusmehhanism 12-segmendilise Collect&Place tööpea jaoks
6.1.2.1 Kirjeldus
Imiotsakute vahetusmehhanism mahutab kuni 5 magasini, millest igaühes on 12 imiotsaku pesa.
Magasinid asuvad ühisel alusel. Need tsentreeritakse kahe silindertihvti abil ja kinnitatakse klamb-
ritega.
6.1.2.2 Tehnilised andmed
6
Imiotsakute vahetusmehhanism 12-segmendilise Collect&Place tööpea jaoks
Mõõdud (pikkus x laius x kõrgus) 449 x 62,7 x 77,7 mm³
Imiotsakupesade arv 60
Imiotsakute tüübid 9 xx
Imiotsaku vahetamise aeg Ligikaudu 2 s imiotsaku kohta
Suruõhuliitmik 0,48 MPa (4,8 baari)
