6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetusmehhanism Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
382
6.1.2.5 C&P12 tööpea imiotsakute vahetusmehhanismide asukoht masinas X2
Tsoonidesse 1 ja 3 võib 12-segmendilise Collect&Place tööpea korral paigaldada 1 või 2 imiotsa-
kute vahetusmehhanismi (pos. 1 ja 2, joon. 6.1 - 12
). Tsoonidesse 2 ja 4 võib paigaldada imiotsa-
kute vahetusmehhanismi. See annab 6 imiotsakute vahetusmehhanismi (igas 30 magasini) korral
imiotsaku pesade koguarvuks 360.
6

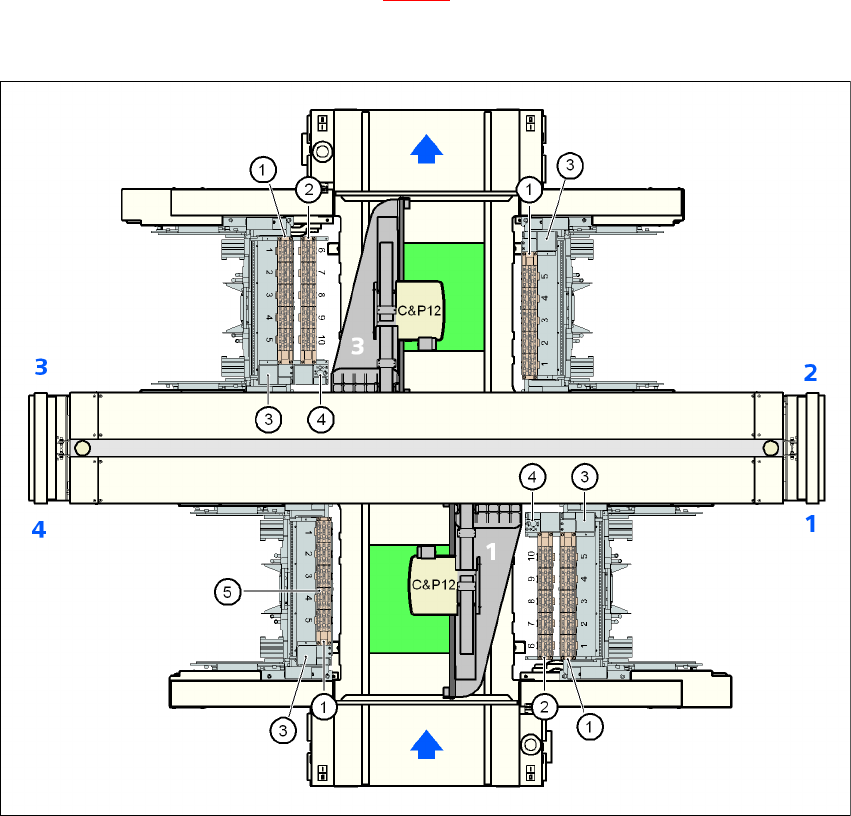

Joon. 6.1 - 12 12-segmendilise Collect&Place tööpea imiotsakute vahetusmehhanismi asukoht masinas X2
6
(1) Imiotsakute vahetusmehhanism, "rida 1"
(2) Imiotsakute vahetusmehhanism, "rida 2"
(3) Komponentide praagikarp
(4) Imiotsakute eemaldamisseade ja praagikarp
(5) Imiotsakute magasin
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.1 Imiotsakute vahetusmehhanism
383
6.1.2.6 Kokkupanek
"Rea 1" imiotsakute vahetusmehhanismid (vt joon. 6.1 - 10, 6.1 - 11 ja 6.1 - 12, lk 380) on kõik
kinnitatud komponentide käru dokkimisseadme külge. "Rea 2" imiotsakute vahetusmehhanismide
jaoks kasutatakse täiendavat kinnitussõlme. Sõlme juurde kuulub imiotsakute eemaldamisseade
ja praagikarp (vt jaotis 6.1.2.10
, lk 387).
6

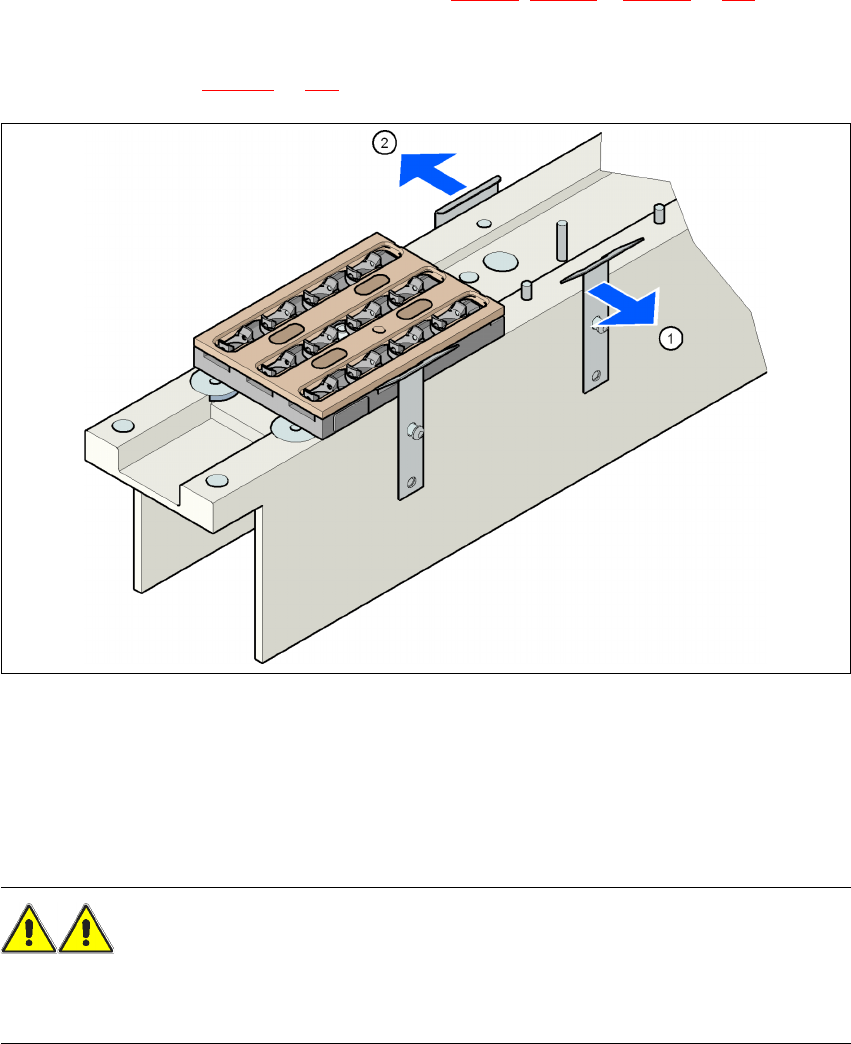

Joon. 6.1 - 13 Sõlme asukoht
(1) Operaatori poole suunatud vedruklamber
(2) Trükiplaatide konveieri poole suunatud kinnitusklamber
→ Paigaldage imiotsakute vahetusmehhanism nii, et liikuvad vedruklambrid oleksid alati ope-
raatori poole suunatud ning kinnitusklambrid trükiplaatide konveieri poole.
HOIATUS! 6
– Kasutage iga ladumispea korral ainult sellele vastavat imiotsakute vahetusmehhanismi.
Erinevate konfiguratsioonide korral võib tööpea puruneda.
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetusmehhanism Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
384
6.1.2.7 Näpunäiteid kasutamise kohta
→ Magasini esmakordsel laadimisel imiotsakutega kinnitage magasinile kleebis imiotsakute
tüübi identifitseerimiseks.
MÄRKUS 6
Laadige magasin imiotsakutega masinast eemal ja asetage masinasse ainult täielikult täide-
tud magasinid. 6
→ Avage lukustusplaat ja asetage imiotsakud otsakupesadesse.
→ Sulgege lukustusplaat nii, et imiotsakud ei saaks magasinist välja kukkuda.
ETTEVAATUST! 6
Enne magasini täitmist veenduge, et kõik Collect&Place tööpea juures kasutusel olevad imi-
otsakud oleksid tagasi magasinides. 6
→ Imiotsakute vahetusmehhanismi programmeerimist on kirjeldatud SIPLACE Pro kasutusju-
hendis.
MÄRKUS 6
→ Ärge laske komponentidel magasinide peale kukkuda. Sellisel juhul võib lukustusplaat kinni
jääda.
→ Ärge laske komponentidel kukkuda sööturitest vabadesse kohtadesse. Need võivad magnet-
liistu külge kinni jääda. Kui sööturid pole paigaldatud korralikult komponentide lauale, võib
tööprotsess katkeda. Selle vältimiseks tuleb korrapäraselt puhastada magasine ja vabu kohti.
