6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetusmehhanism Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
386
MÄRKUS
Kontrollige magasini paigaldamisel, et tsentreerivad tihvtid satuksid tsentreerivasse avadesse
(pos. 3, joon. 6.1 - 14, lk 385) ja pilusse (pos. 4, joon. 6.1 - 14, lk 385). 6
→ Kõigepealt asetage alusele magasini see pool, kus asuvad imiotsakud numbritega 1, 2, 3 ja
4. Kinnitusklamber (pos. 2 , joon. 6.1 - 14
, lk 385) peab libisema magasinis asuvasse pilusse.
→ Lükake vedruklamber magasinist eemale.
→ Vajutage magasinile nii, et see oleks horisontaalselt alusele surutud ning vabastage seejärel
vedruklamber. Vedruklamber peab fikseeruma ettenähtud kohale.
6.1.2.9 Asukoha määramine
Imiotsakute vahetusmehhanismi igal magasinil on koordinaatmärk asendi määramiseks.
6

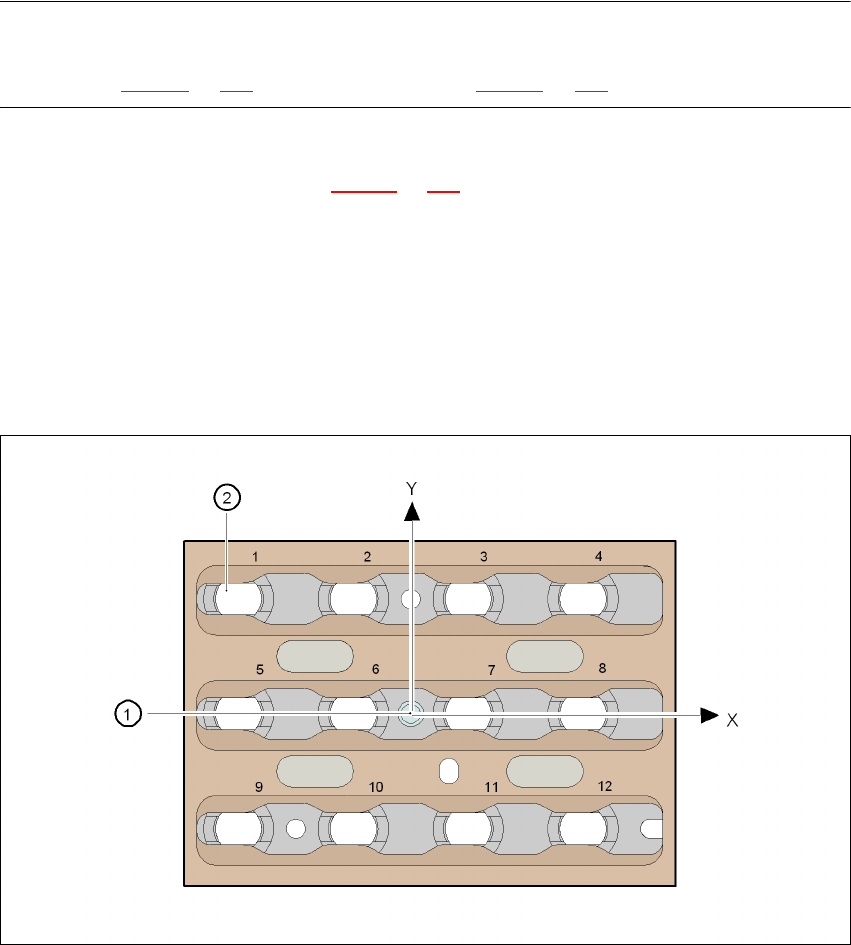

Joon. 6.1 - 15 Imiotsakute vahetusmehhanism - asendi tuvastamine
(1) Koordinaatmärk
(2) Imiotsakute asukoht magasinis positsioneerimis-koordinaatmärgi suhtes.
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.1 Imiotsakute vahetusmehhanism
387
6.1.2.10 "Rea 2" imiotsakute vahetusmehhanism 12-segmendilise Collect&Place
tööpea jaoks
Tootenumber 00119663-xx Imiotsakute vahetusmehhanism 2, HF/X/D3, 12-segmendiline
Collect&Place tööpea
"Rea 2" imiotsakute vahetusmehhanismi võib paigaldada järgmistesse tsoonidesse:
X4 masin: tsoonid 1, 2, 3 ja 4 (vt joon. 6.1 - 10
, lk 380)
X3 masin: tsoonid 1, 3 ja 4 (vt joon. 6.1 - 11
, lk 381)
X2 masin: tsoonid 1 ja 3 (vt joon. 6.1 - 12
, lk 382)
Lisakomplekt sisaldab kinnituskomplekti ning lisaks imiotsakute vahetusmehhanismile ka imiotsa-
kute eemaldamisseadet koos praagikarbiga.
6

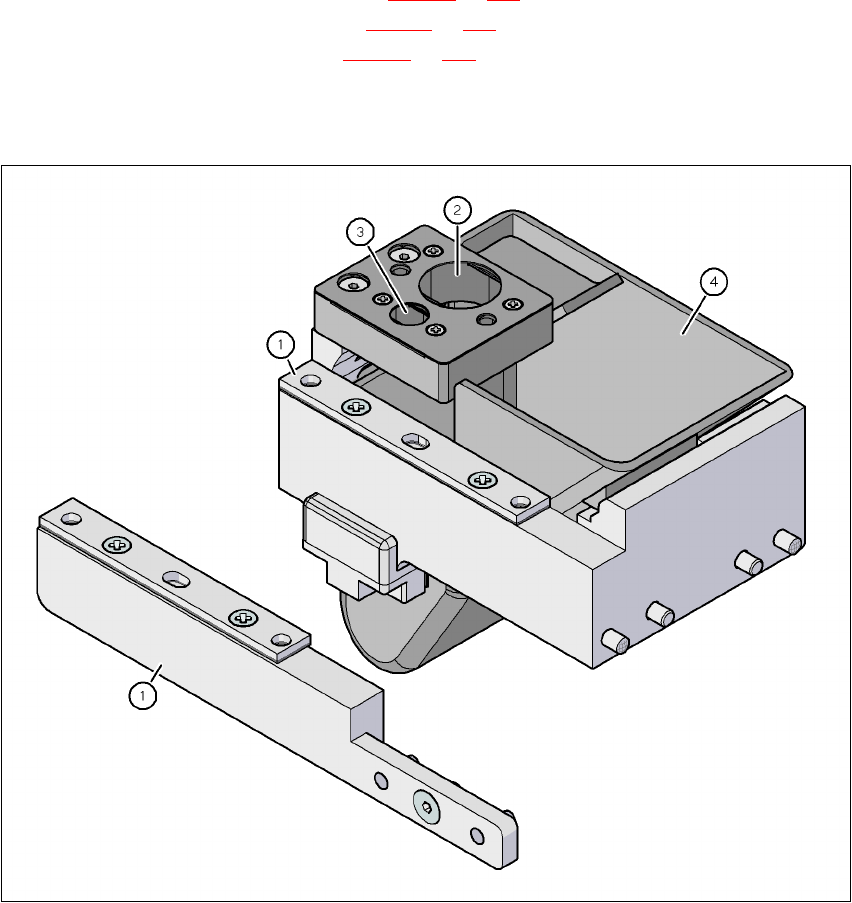

Joon. 6.1 - 16 Kinnituskomplekt "rea 2" imiotsakute vahetusmehhanismi jaoks
(1) Kinnituskomplekt "rea 2" imiotsakute vahetusmehhanismi jaoks
(2) Imiotsakute tüüp 8xx eemaldamisseade
(3) Imiotsakute tüüp 9xx eemaldamisseade
(4) Imiotsakute praagikarp
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetusmehhanism Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
388
6.1.3 Imiotsakute vahetusmehhanism 6-segmendilise Collect&Place tööpea jaoks
Tootenumber 00119662-xx Imiotsakute vahetusmehhanism, HF/X/D3,
6-segmendiline Collect&Place tööpea
6

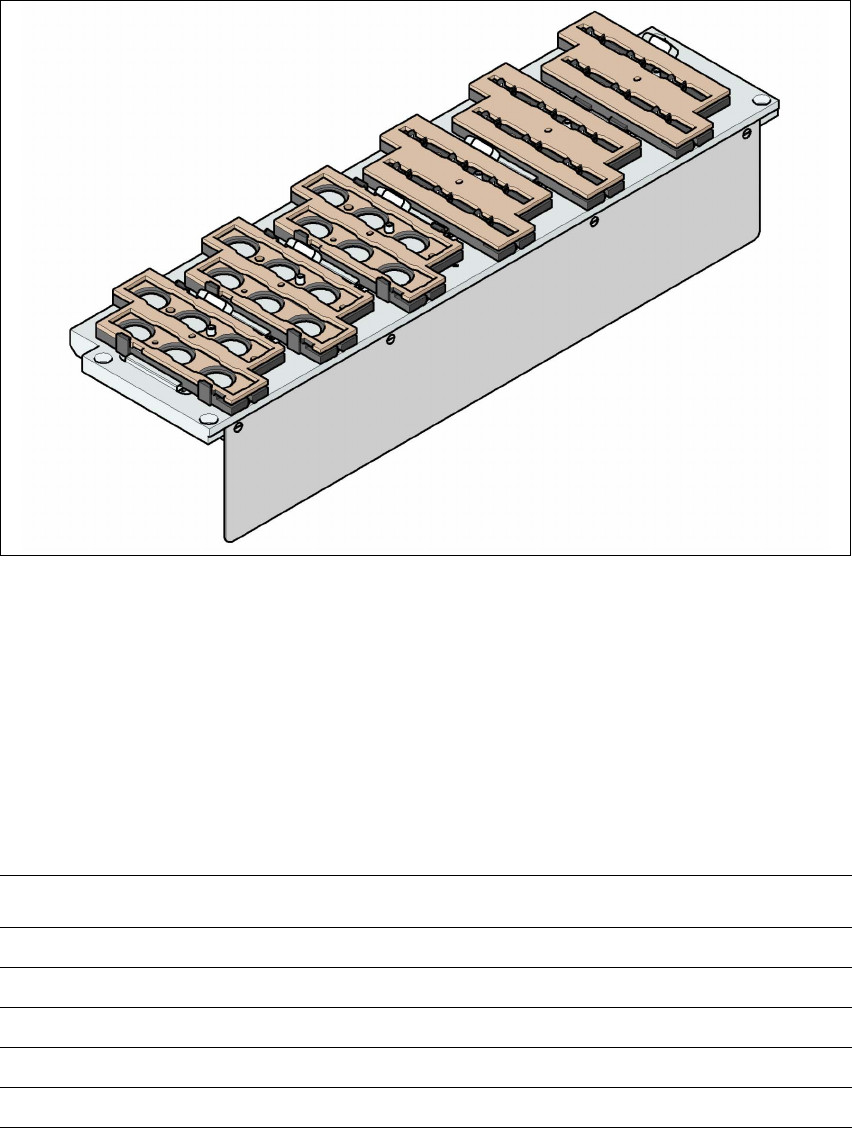

Joon. 6.1 - 17 Imiotsakute vahetusmehhanism 6-segmendilise Collect&Place tööpea jaoks
6.1.3.1 Kirjeldus
Imiotsakute vahetusmehhanism mahutab kuni 6 magasini, millest igaühes on 6 imiotsaku pesa.
Saadaval on kaht tüüpi magasine: magasinid 8xx tüüpi imiotsakute jaoks ja magasinid 9xx imiot-
sakute jaoks. Magasinid asuvad ühisel alusel. Need tsentreeritakse kahe silindertihvti abil ja kin-
nitatakse klambritega.
6.1.3.2 Tehnilised andmed
6
Imiotsakute vahetusmehhanism 6-segmendilise Collect&Place tööpea jaoks
Mõõdud (pikkus x laius x kõrgus) 448 x 122,5 x 97,7 mm³
Imiotsakupesade arv 36
Imiotsakute tüübid 8 xx, 9 xx
Imiotsaku vahetamise aeg ligikaudu 2 s imiotsaku kohta
Suruõhuliitmik 0,48 MPa (4,8 baari)
