6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetusmehhanism Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
390

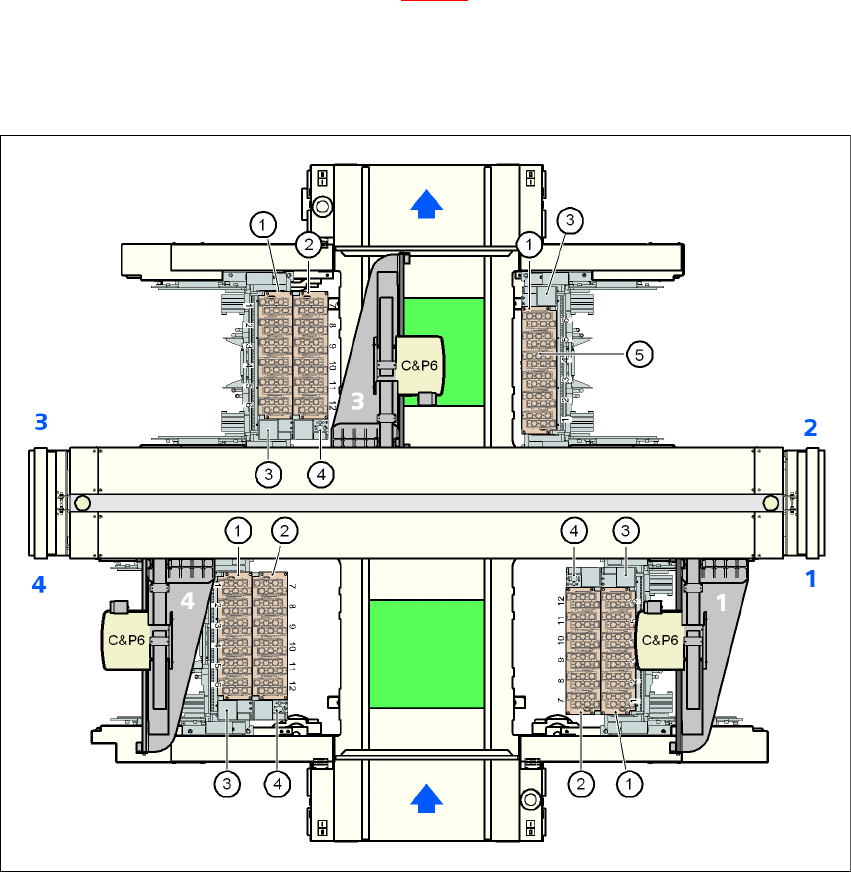

6.1.3.4 C&P6 tööpea imiotsakute vahetusmehhanismide asukoht masinas X3
Tsoonidesse 1, 3 ja 4 võib 6-segmendilise Collect&Place tööpea korral paigaldada 1 või 2 imiot-
sakute vahetusmehhanismi (pos. 1 ja 2, joon. 6.1 - 19
). Tsooni 2 võib paigaldada ühe imiotsakute
vahetusmehhanismi. See annab 7 imiotsakute vahetusmehhanismi (igas 42 magasini) korral imi-
otsaku pesade koguarvuks 252.
6
Joon. 6.1 - 19 C&P6 tööpea imiotsakute vahetusmehhanismide asukoht masinas X3
(1) "Rea 1" imiotsakute vahetusmehhanism
(2) "Rea 2" imiotsakute vahetusmehhanism
(3) Komponentide praagikarp
(4) Imiotsakute eemaldamisseade ja praagikarp
(5) Imiotsakute magasin
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.1 Imiotsakute vahetusmehhanism
391

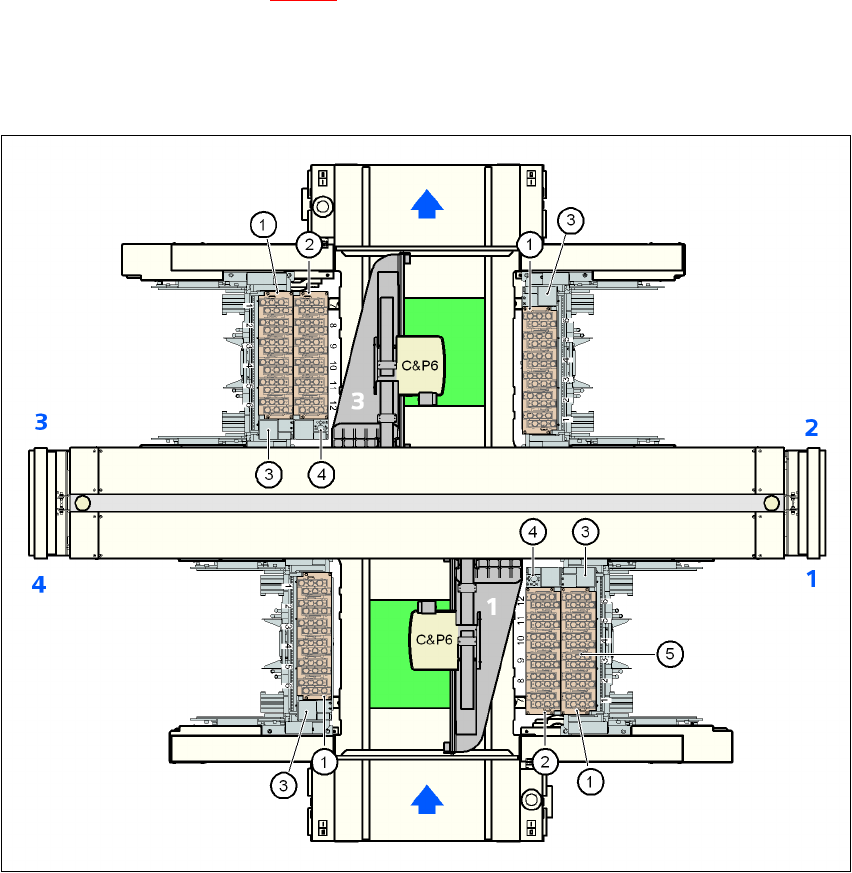

6.1.3.5 C&P6 tööpea imiotsakute vahetusmehhanismide asukoht masinas X2
1 ja 3 võib 6-segmendilise Collect&Place tööpea korral paigaldada 1 või 2 imiotsakute vahetus-
mehhanismi (pos. 1 ja 2, joon. 6.1 - 20
). Tsoonidesse 2 ja 4 võib paigaldada imiotsakute vahetus-
mehhanismi. See annab 6 imiotsakute vahetusmehhanismi (igas 36 magasini) korral imiotsaku
pesade koguarvuks 216.
6
Joon. 6.1 - 20 C&P6 tööpea imiotsakute vahetusmehhanismide asukoht masinas X2
(1) "Rea 1" imiotsakute vahetusmehhanism
(2) "Rea 2" imiotsakute vahetusmehhanism
(3) Komponentide praagikarp
(4) Imiotsakute eemaldamisseade ja praagikarp
(5) Imiotsakute magasin
6
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetusmehhanism Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
392
6.1.3.6 Kokkupanek
"Rea 1" imiotsakute vahetusmehhanism (vt joon. 6.1 - 18, 6.1 - 19 ja 6.1 - 20, lk 389) on kinnitatud
komponentide käru dokkimisseadme külge. "Rea 2" imiotsakute vahetusmehhanismide jaoks ka-
sutatakse täiendavat kinnitussõlme. Sõlme juurde kuulub imiotsakute eemaldamisseade ja praa-
gikarp (vt jaotis 6.1.3.10
, lk 396).
6

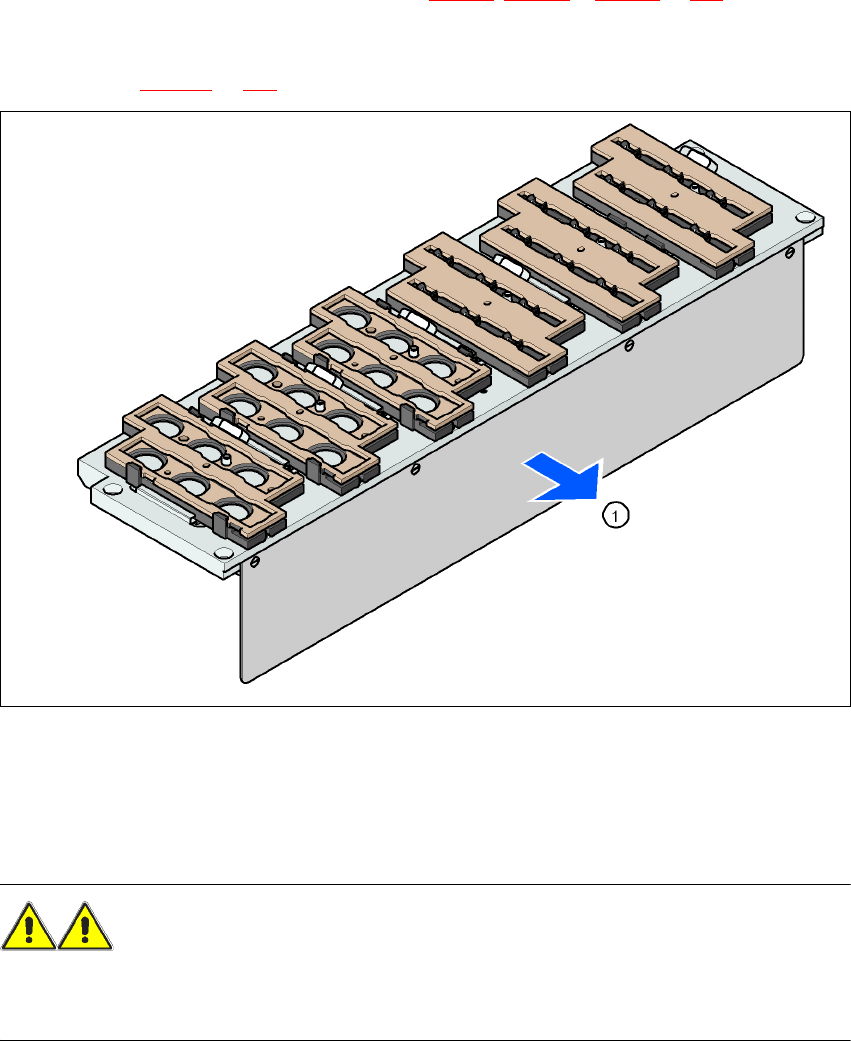

Joon. 6.1 - 21 Sõlme asukoht
(1) Trükiplaatide konveieri poole suunatud katteplaat
→ Seadke imiotsakute vahetusmehhanism nii, et katteplaat (pos. 1) oleks suunatud trükiplaati-
de konveieri poole.
HOIATUS! 6
– Kasutage iga ladumispea korral ainult sellele vastavat imiotsakute vahetusmehhanismi. Eri-
nevate konfiguratsioonide korral võib tööpea puruneda.
