Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.1 Imiotsakute vahetusmehhanism
393
6.1.3.7 Näpunäiteid kasutamise kohta
→ Magasine võib täita erinevate imiotsku tüüpidega kasutatavast imiotsakute seeriast: nii näi-
teks sobivad 8x magasinile imiotsakud 821, 822, 823 ning 9x magasinile imiotsakud 911, 914
jne.
MÄRKUS 6
Laadige magasin imiotsakutega masinast eemal ja asetage masinasse ainult täielikult täide-
tud magasinid. 6
→ Avage lukustusplaat ja asetage imiotsakud otsakupesadesse.
→ Sulgege lukustusplaat nii, et imiotsakud ei saaks magasinist välja kukkuda.
ETTEVAATUST! 6
Enne magasini täitmist veenduge, et kõik Collect&Place tööpea juures kasutusel olevad imi-
otsakud oleksid tagasi magasinides. 6
→ Imiotsakute vahetusmehhanismi programmeerimist on kirjeldatud SIPLACE Pro kasutusju-
hendis.
MÄRKUS 6
→ Ärge laske komponentidel magasinide peale kukkuda. Sellisel juhul võib lukustusplaat kinni
jääda.
→ Ärge laske komponentidel kukkuda sööturitest vabadesse kohtadesse. Need võivad magnet-
liistu külge kinni jääda. Kui sööturid pole paigaldatud korralikult komponentide lauale, võib
tööprotsess katkeda. Selle vältimiseks tuleb korrapäraselt puhastada magasine ja vabu kohti.
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetusmehhanism Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
394
6.1.3.8 Magasini vahetamine
→ Magasini eemaldamiseks lükake vedruklamber (pos. 1) magasinist eemale ja tõstke magasin
aluselt üles.
6

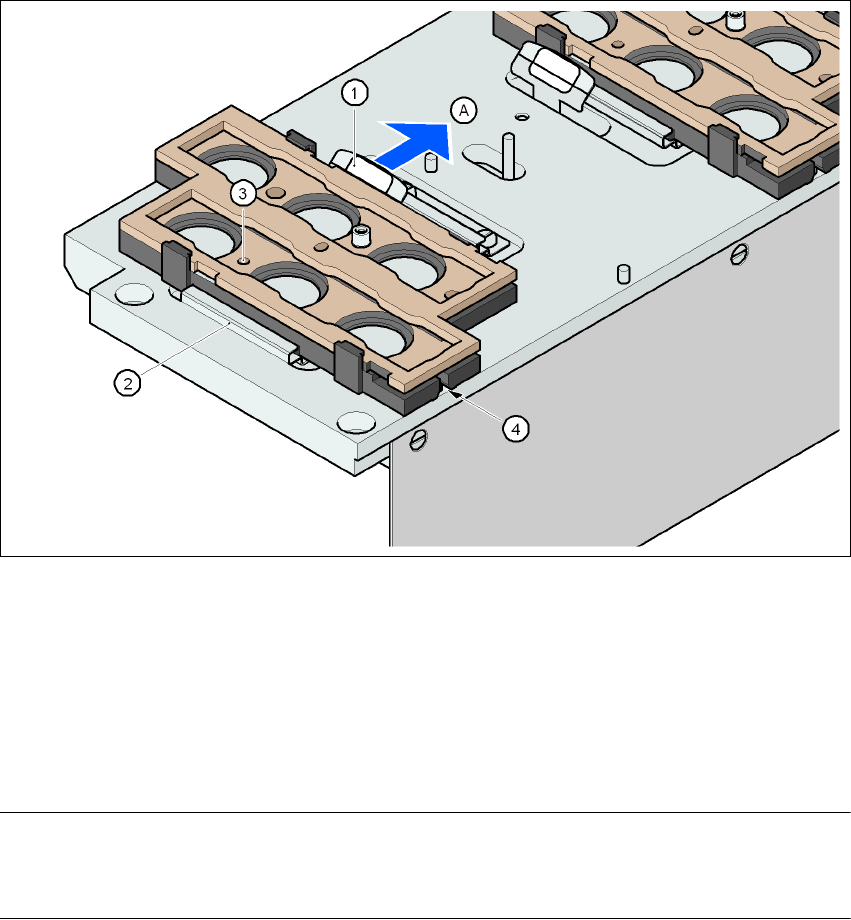

Joon. 6.1 - 22 Magasini vahetamine
(1) Vedruklamber
(2) Kinnitusklamber
(3) Tsentreeriv ava
(4) Pilu
(A) Lükake vedruklamber magasinist eemale.
MÄRKUS
Kontrollige magasini paigaldamisel, et tsentreerivad tihvtid satuksid tsentreerivasse avadesse
(pos. 3) ja pilusse (pos. 4). 6
→ Kõigepealt asetage alusele magasini see pool, kus asuvad tsentreerimisava (pos. 3) ja pilu
(pos. 4). Kaks nuppu magasini küljes peavad libisema kinnitusklambrisse (pos. 2).
→ Lükake vedruklamber magasinist eemale.
→ Vajutage magasinile nii, et see oleks horisontaalselt alusele surutud ning vabastage seejärel
vedruklamber. Vedruklamber peab fikseeruma ettenähtud kohale.
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.1 Imiotsakute vahetusmehhanism
395
6.1.3.9 Asukoha määramine
Imiotsakute vahetusmehhanismi igal magasinil on koordinaatmärk asendi määramiseks.
6

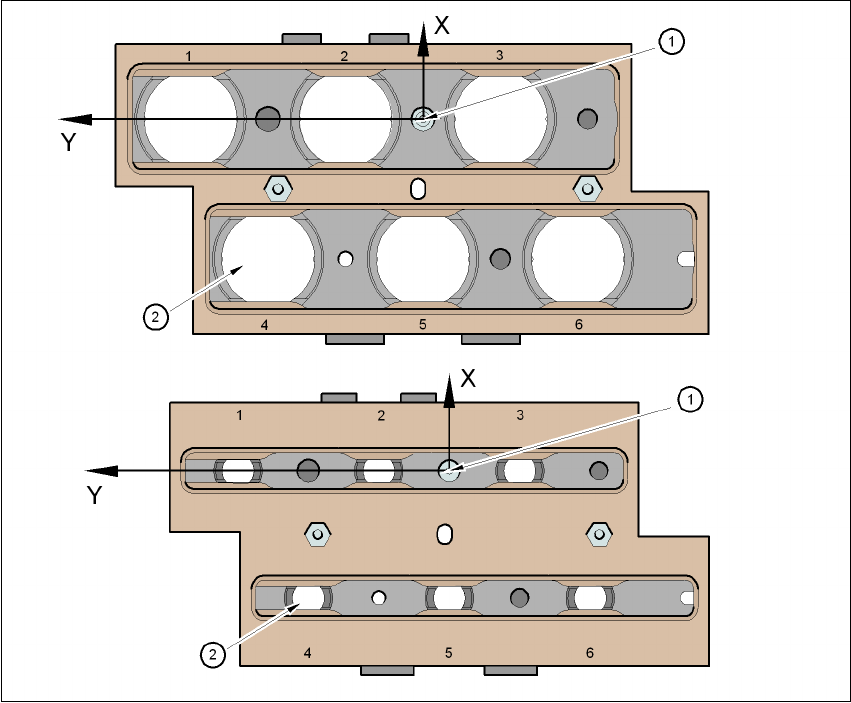

Joon. 6.1 - 23 Imiotsakute vahetusmehhanism - asendi tuvastamine
(1) Koordinaatmärk
(2) Imiotsakute asukoht magasinis positsioneerimis-koordinaatmärgi suhtes.
