Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.1 Imiotsakute vahetusmehhanism
397
6.1.4 Imiotsakute vahetusmehhanism SIPLACE TwinHead'i jaoks
Tootenumber 03005191-xx Magasin 2 imiotsaku jaoks
Tootenumber 03001807-xx Magasin 1 imiotsaku jaoks
6
Joon. 6.1 - 25 Imiotsakute vahetusmehhanismid SIPLACE TwinHead'i jaoks
6.1.4.1 Kirjeldus
Imiotsakute vahetusmehhanism mahutab kuni 12 imiotsakute magasini. Saadaval on kaht tüüpi
magasine: standardsed magasinid ja magasinid spetsiaalsete imiotsakute või haaratsite jaoks.
Magasinid asuvad ühisel alusel. Need tsentreeritakse kahe silindertihvti abil ja kinnitatakse kahe
peitpeakruviga.
6.1.4.2 Tehnilised andmed
6
6
Imiotsakute vahetusmehhanismid SIPLACE TwinHead'i jaoks
Mõõdud (pikkus x laius x kõrgus) 448 x 68 x 49 mm³
Imiotsakupesade arv 16 imiotsakut
4 spetsiaalset imiotsakut või haaratsit
Imiotsakute tüübid 5 xx standardne
4 xx adapteriga
9 xx adapteriga
Imiotsaku vahetamise aeg Ligikaudu 2 s imiotsaku kohta
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetusmehhanism Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
398
6.1.4.3 TwinHead'i imiotsakute vahetusmehhanismide asukohad masinas X4
TwinHead'i imiotsakute vahetusmehhanismi võib paigaldada igasse tsooni 1 kuni 4.
– Imiotsakute vahetusmehhanism 1 tsoonides 1 ja 3 (pos. 1, joon. 6.1 - 26
), igas mehha-
nismis 12 magasini
– Imiotsakute vahetusmehhanism 2 tsoonides 2 ja 4 (pos. 5, joon. 6.1 - 26
), igas mehha-
nismis 10 magasini
See annab 4 imiotsakute vahetusmehhanismi (igas 44 magasini) korral imiotsaku pesade kogu-
arvuks 88.
6

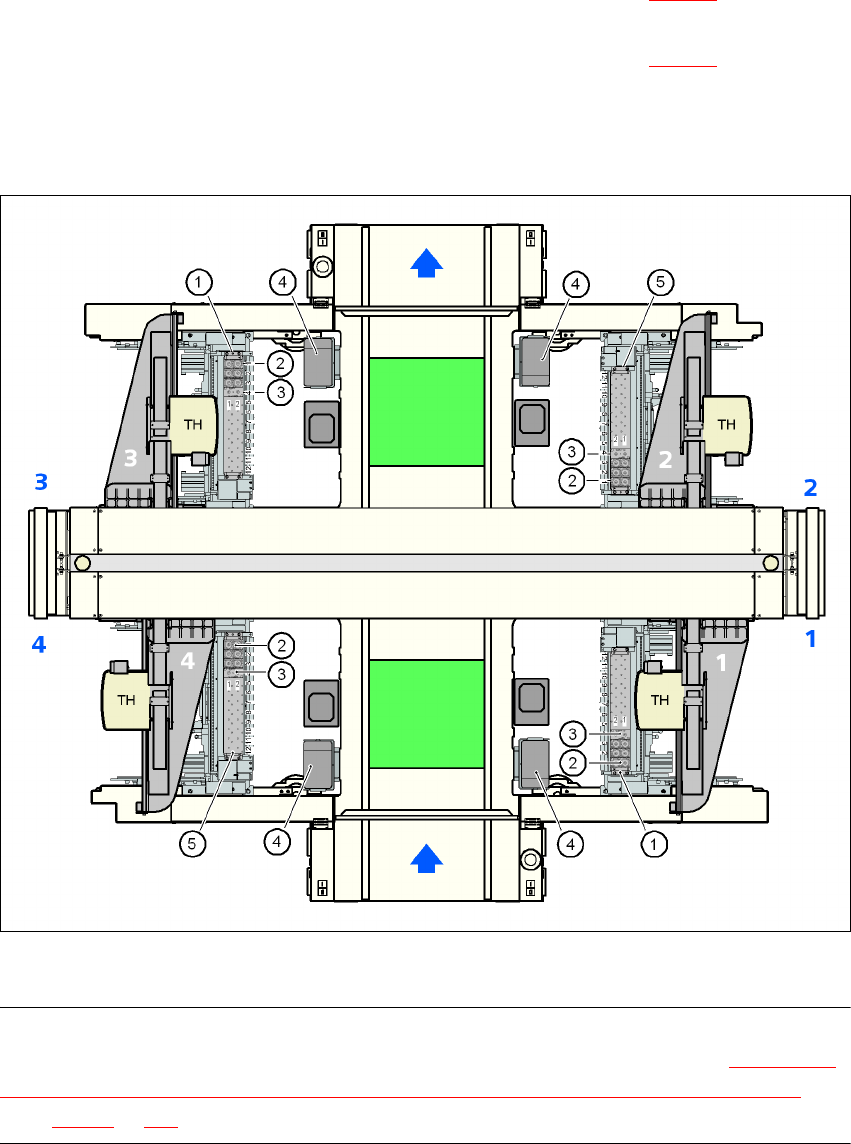

Joon. 6.1 - 26 TwinHead'i imiotsakute vahetusmehhanismide asukohad masinas X4
MÄRKUS 6
Kui tsoonidesse 2 ja 4 on paigaldatud MTC, siis tuleb sinna paigaldada lisaseade "Imiotsakute
vahetusmehhanism TwinHead'i jaoks 2 portaaliga ja dokitud MTC-ga ladumistsooni korral" (vt
jaotis 6.1.4.7, lk 402).
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.1 Imiotsakute vahetusmehhanism
399
6.1.4.4 TwinHead'i imiotsakute vahetusmehhanismide asukohad masinas X3
TwinHead'i imiotsakute vahetusmehhanismi võib paigaldada igasse tsooni 1 kuni 4.
Imiotsakute vahetusmehhanism 1 tsoonides 1 ja 3 (pos. 1, joon. 6.1 - 27
): igaühes 12 magasini
Imiotsakute vahetusmehhanism 2 tsoonides 2 ja 4 (pos. 5, joon. 6.1 - 27
): igaühes 10 magasini
See annab 4 imiotsakute vahetusmehhanismi (igas 44 magasini) korral imiotsaku pesade kogu-
arvuks 88.
6

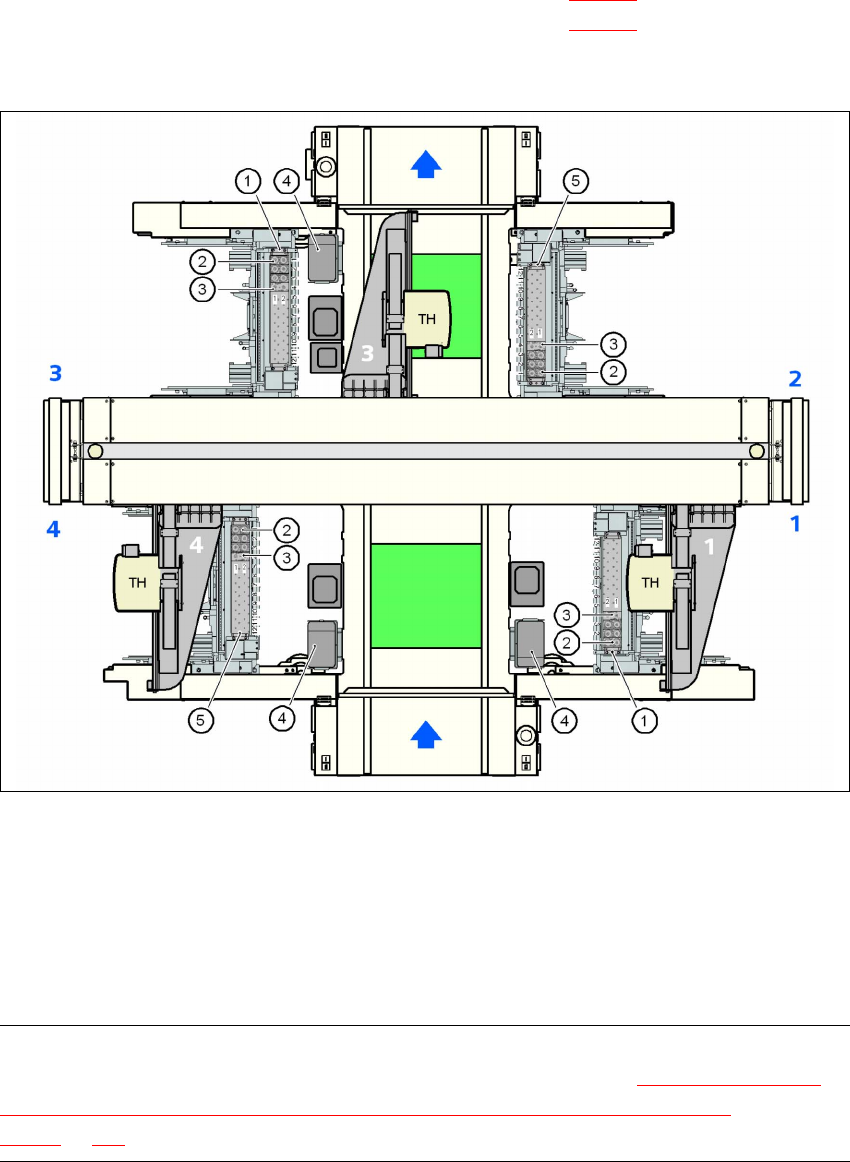

Joon. 6.1 - 27 TwinHead'i imiotsakute vahetusmehhanismide asukohad masinas X3
(1) Imiotsakute vahetusmehhanism 1
(2) Standardne magasin
(3) Magasin spetsiaalsete imiotsakute või haaratsite jaoks
(4) Komponentide praagikarp
(5) Imiotsakute vahetusmehhanism 2
MÄRKUS 6
Kui tsooni 4 on paigaldatud MTC, siis tuleb sinna paigaldada lisaseade "Imiotsakute vahetus-
mehhanism TwinHead'i jaoks 2 portaaliga ja dokitud MTC-ga ladumistsooni korral" (vt jaotis
6.1.4.7, lk 402).
