6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria 6.1 Imiotsakute vahetusmehhan ism Tark varaversiooni SR.605.xx põhjal 07/2008 EE väljaanne 402 6.1.4.7 Imiotsak ute vahetusmehhanism T winHead'i jaoks 2 port aaliga…
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.1 Imiotsakute vahetusmehhanism
401
6.1.4.6 Kokkupanek
Imiotsakute vahetusmehhanism kinnitatakse komponentide käru dokkimisseadme külge.
6

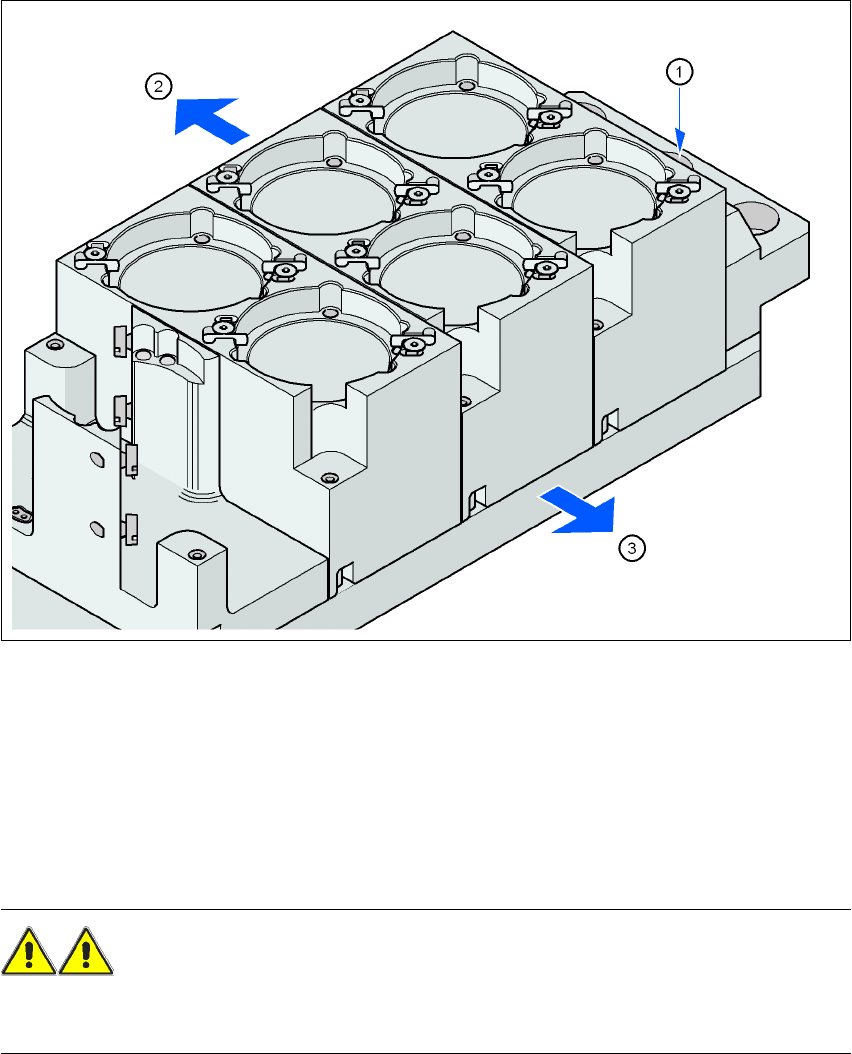

Joon. 6.1 - 29 Sõlme asukoht
(1) Märkeava
(2) Operaatori pool
(3) Trükiplaatide konveieri poole näitav nool
6
→ Seadke imiotsakute vahetusmehhanism nii, et märkeava (pos. 1) jääks operaatori poolt vaa-
datuna vasakule.
HOIATUS! 6
Kasutage iga ladumispea korral ainult sellele vastavat imiotsakute vahetusmehhanismi. Erine-
vate konfiguratsioonide korral võib tööpea puruneda.
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetusmehhanism Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
402
6.1.4.7 Imiotsakute vahetusmehhanism TwinHead'i jaoks 2 portaaliga ja dokitud
MTC-ga ladumistsooni korral
Tootenumber 00119747-xx Imiotsakute vahetusmehhanism TwinHead'i jaoks MTC-st ülesvoolu,
X-seeria
Standardset TwinHead'i imiotsakute vahetusmehhanismi ei saa kasutada koos TwinHead'i ja
MTC-ga kahe portaaliga ladumistsoonides. See kehtib järgmiste tsoonide korral:
– X4: tsoonid 2 ja 4
– X3: tsoon 4
Selle olukorra jaoks on lisaseadmena saadaval täiendav TwinHead'i imiotsakute vahetusmehha-
nism ladumistsoonidesse, kuhu on paigaldatud 2 portaali ja MTC.
MÄRKUS 6
Kui kasutate seda imiotsakute vahetusmehhanismi valikut, pange tähele, et maksimaalne kom-
ponentide suurus on 85 x 85 mm² või 125 x 10 mm².
6

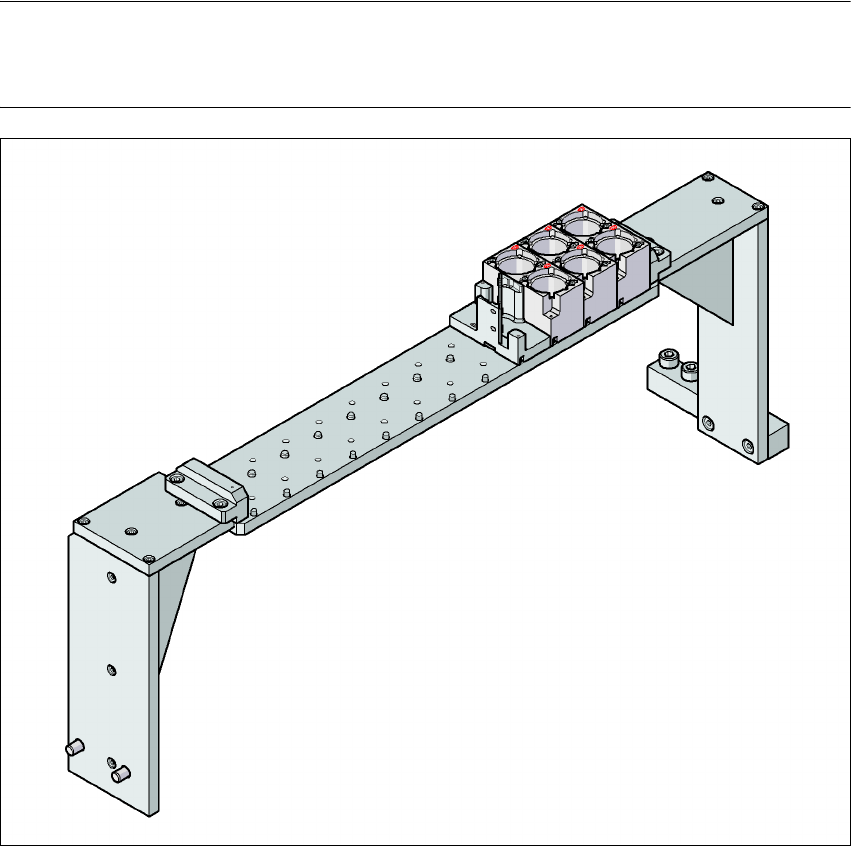

Joon. 6.1 - 30 Imiotsakute vahetusmehhanism TwinHead'i jaoks 2 portaaliga ja dokitud MTC-ga ladumistsooni korral
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.1 Imiotsakute vahetusmehhanism
403
6.1.4.8 Imiotsakute vahetusmehhanism 2 TwinHead'i jaoks
Tootenumber 00119717-xx Imiotsakute vahetusmehhanism 2, TwinHead
Imiotsakute vahetusmehhanism mahutab kuni 10 imiotsakute magasini. Kõik muud tehnilised
andmed on samad, mis 1. imiotsakute vahetusmehhanismi korral.
6.1.4.9 Komponentide praagikarp SIPLACE TwinHead'i jaoks
SIPLACE TwinHead'i jaoks võib paigaldada komponentide praagikarbi. See paigaldatakse väike-
se väljaviikude sammuga komponentide tehisnägemismooduli kõrvale (vt pos. 4, joon. 6.1 - 27
, lk
399
ja 6.1 - 28, lk 400).
6

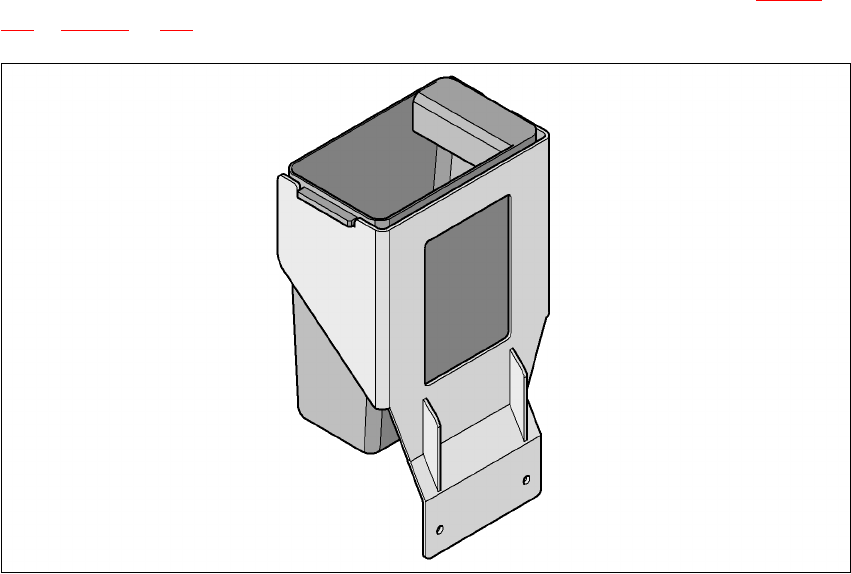

Joon. 6.1 - 31 Komponentide praagikarp SIPLACE TwinHead'i jaoks
6.1.4.10 Haaratsid ja spetsiaalsed imiotsakud
Lisaks standardsetele SMT komponentidele võivad SIPLACE masinad laduda läbivava kompo-
nente ja ebasümmeetrilisi (OSC) komponente. ASM AS tööt
ab üheaegselt välja nii uusi spet-
siaa
lseid imiotsakuid kui ka haaratseid.
Spetsiaalseid imiotsakud on saadaval kõikide ladumispeade jaoks ning need võimaldavad teos-
tada ladumist maksimaalse kiiruse, täpsuse ja paindlikkusega. Automaatse imiotsakute vahetus-
mehhanismi kasutamine vähendab ka seadistusaega toote vahetamisel.
ASM AS võib Pick&Place tööpeadele tarnida mehhaanilisi haaratseid. Kui komponendi pind
ei võimalda imiotsakuga ülestõstmist imemise teel, siis võib selle haarata ja paigaldada mehhaa-
