Kasutusjuhend SIPLA CE X-Seeria 6 Jaama laiendamine Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 6.2 Dokkimisjaam SIPLACE X-seeria komponentide kärule 405 6.2 Dokkimisjaam SIPLACE X-se eria komponentide kärul…
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetusmehhanism Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
404
niliste haaratsitega. Saadaval on kaht tüüpi haaratseid ning need võib funktsionaalsuselt jagada
kahte gruppi:
– haaratsid, mis haaravad komponendi välimistest servadest ja
– haaratsid, mis haaravad komponendi siseservast.
Teave spetsiaalsetest imiotsakutest ja haaratsitest on saadaval ASM A
S-st. Spetsiaalmagasi-
nide
ja haaratsite valmistamiseks pöörduge ASM AS poo
le.
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.2 Dokkimisjaam SIPLACE X-seeria komponentide kärule
405
6.2 Dokkimisjaam SIPLACE X-seeria komponentide
kärule
Tootenumber 00116933-xx Dokkimisjaam SIPLACE X-seeria komponentide kärule
6.2.1 Kirjeldus
Dokkimisjaam on lisaseade seadistusala jaoks. Selle abil luuakse link seadistuspiirkonna ja
SIPLACE X-seeria komponentide käru vahel. Dokkimisjaam võimaldab komponentide kärusid
seadistada koos sööturimoodulitega ning teha väliseid funktsionaalseid teste ja seadistuste kont-
rollimisi.
6

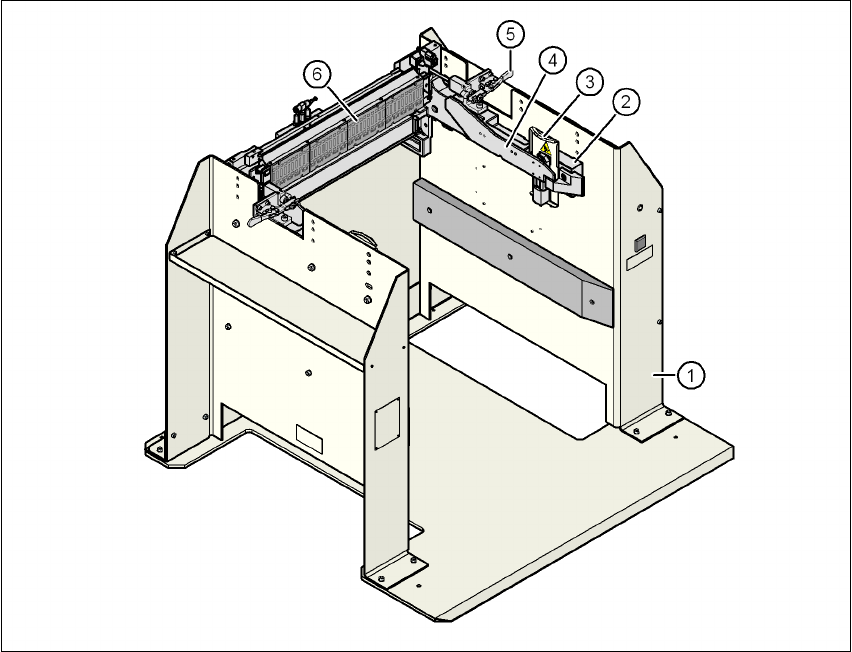

Joon. 6.2 - 1 Dokkimisjaam, SIPLACE X-seeria
(1) Dokkimisjaam
(2) Komponentide käru dokkimisseade, X-seeria
(3) Kaitseplaat koos hoiatava sildiga W204
(4) Rööpad komponentide laua kohale nihutamiseks ja paigaldamiseks
(5) Horisontaalne pingutaja komponentide käru lukustamiseks
(6) EDIF (energia- ja andmesideliides)
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.2 Dokkimisjaam SIPLACE X-seeria komponentide kärule Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
406
Dokkimisjaama põhiülesanded on järgmised:
– komponentide käru ja X-sööturimoodulite toitega varustamine;
– komponentide käru ja X-sööturimoodulite suruõhuga varustamine;
– infrastruktuuri loomine andmeside jaoks seadistuspiirkonnas asuva arvuti ja sööturimoo-
dulite vahel.
Operaator võib dokkimisjaama kasutada X-sööturimoodulite funktsionaalsete testide läbiviimi-
seks ja seadistuste kontrollimiseks väljaspool tootmiskeskkonda. Kaks rida dokkimisjaamu, iga-
ühes neli dokkimisjaama, ühendatakse algseadistusarvuti CAN-siini kaudu. Igal dokkimisjaamal
on eraldi elektri- ja suruõhutoite ühendus.
Dokkimisjaama komponentide käru dokkimisseadme (pos. 2, joon. 6.2 - 1
, lk 405) võib kohandada
vastavalt trükiplaatide konveieri kõrgusele. Algseadistamiseks tuleb komponentide käru lükata
dokkimisjaama (pos. 1, joon. 6.2 - 1
, lk 405). Kasutades komponentide käru külgedele kinnitatud
rulle, libistatakse komponentide käru mööda komponentide käru dokkimisseadme rööpaid kuni
energia- ja andmesideliidese liitmikeni. Komponentide laud paigutatakse EDIF-i sööturimoodulite
töötamisel optimaalselt komponentide käru dokkimismooduli EDIF-i (pos. 5,
joon. 6.2 - 1
, lk 405) külge ja fikseeritakse sellesse asendisse mõlema horisontaalse pingutiga.
Kaitseplaadid (pos. 3, joon. 6.2 - 1
, lk 405 takistavad juurdepääsu komponentide käru rullikutele,
kui seda lükatakse dokkimisjaama.
6

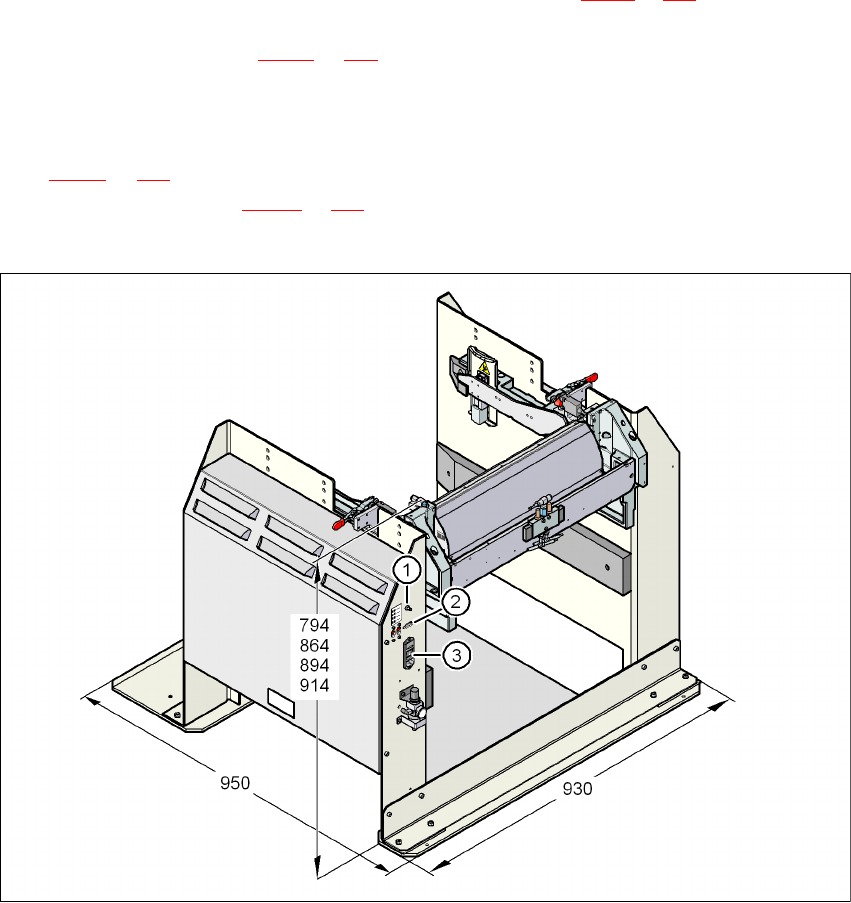

Joon. 6.2 - 2 Dokkimisjaam - mõõdud millimeetrites, ühenduskohad
