6.2.5.1 Tööriistad
Komponentide käru dokkimisseadme reguleerimiseks on vaja järgmisi tööriistu ja seadmeid:
– Sisekuuskantvõti, komplekt
– Harkvõti, suurus 13
6.2.5.2 Sööturite käru dokkimisseadme kohandamine vastavalt teistele
transpordikõrgustele
HOIATUS! 6
→ Ühendage dokkimisseade vooluvõrgust lahti.
→ Ühendage dokkimisseade suruõhuallikast lahti.
Komponentide käru dokkimisseadme kaal on ligikaudu 40 kg.
→ Vajaduse korral pöörduge seadistamise juures aitamiseks teise inimese poole.
→ Järgige juhiste täitmise järjekorda.
6.2.5.3 Komponentide käru dokkimisseadme seadistamine kõrgusele 830 mm
või 900 mm
6

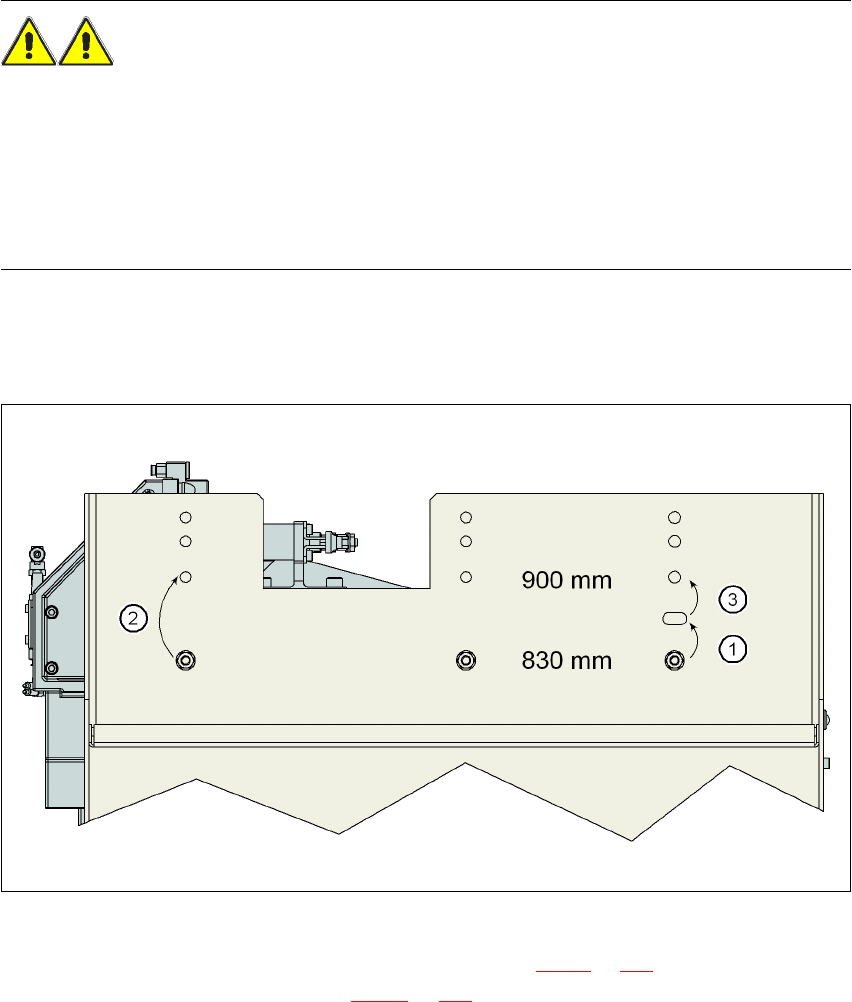

Joon. 6.2 - 6 Juhised kõrguse 830 mm muutmiseks kõrguseks 900 mm
→ Eemaldage kaks sisekuuskantkruvi M8x18 (pos. 9, joon. 6.2 - 5, lk 410) ja eemaldage vasak-
ja parempoolne juhik (pos. 8, joon. 6.2 - 5
, lk 410).
6
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.2 Dokkimisjaam SIPLACE X-seeria komponentide kärule Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
412
MÄRKUS 6
Paaneel (pos. 9, joon. 6.2 - 5
, lk 410) eemaldage ainult järgmistel juhtudel:
– Muudate komponentide käru dokkimisseadme kõrguse võrdseks 830 mm-ga.
– Muudate komponentide käru dokkimisseadme kõrguse 830 mm teiseks kõrguseks.
→ Eemaldage 4 sisekuuskantpeaga kruvi M5x12 (pos. 7, joon. 6.2 - 5
, lk 410). Hoidke paneeli
kinni ja vältige selle mahakukkumist.
→ Eemaldage paneel.
ETTEVAATUST! 6
Olge ettevaatlik ja vältige komponentide käru dokkimisseadme tõstmisel ja allalaskmisel kaablite
vigastamist.
→ Vabastage mõlemad kruviliited (pos. 3, joon. 6.2 - 5
, lk 410).
→ Lõdvendage mõlemad kruviliited (pos. 2, joon. 6.2 - 5
, lk 410).
→ Eemaldage mõlemad kuuskantmutrid M8 ja seibid (pos. 4, joon. 6.2 - 5
, lk 410).
→ Hoidke komponentide käru dokkimisseadet kindlalt külgsektsioonist (pos. 10, joon. 6.2 - 5
, lk
410
) kinni ja eemaldage sealt mõlemad sisekuuskantpeadega kruvid M8x40.
→ Pöörake komponentide käru dokkimisseadet ülespoole, kuni külgsektsioonis asuv ava ühtib
piluga (pos. 5, joon. 6.2 - 5
, lk 410).
→ Kinnitage külgsektsioon sellest kohast. Pingutage mutreid ainult käega.
→ Hoidke komponentide dokkimisseadet kindlalt vastu FCU-d (pos. 12, joon. 6.2 - 5
, lk 410) ja
nihutage kruviliidet detailil 2 joon. 6.2 - 5
, lk 410.
→ Pöörake komponentide käru dokkimisseadet ülespoole, kuni külgsektsioonis asuv ava ühtib
avaga 900 (pos. 1, joon. 6.2 - 5
, lk 410).
→ Kinnitage külgsektsioon sellest kohast. Pingutage mutreid ainult käega.
→ Pöörake komponentide käru dokkimisseadet pilust (pos. 5, joon. 6.2 - 5
, lk 410) 900 mm avani
ülespoole ja kinnitage kindlat sellesse asendisse.
→ Kontrollige kruviühenduste kindlust positsioonides 2, 3 ja 4 komponentide käru 900 mm kõr-
guse jaoks.
→ Kinnitage vasak- ja parempoolne juhik (pos. 8, joon. 6.2 - 5
, lk 410) sisekuuskantpeaga kruvi
M8x18 (pos. 9, joon. 6.2 - 5
, lk 410) abil.
→ Kinnitage paneel (pos. 11, joon. 6.2 - 5
, lk 410) 4 sisekuuskantpeaga kruvi M5x12 (pos. 7,
joon. 6.2 - 5
, lk 410) abil.
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.2 Dokkimisjaam SIPLACE X-seeria komponentide kärule
413
MÄRKUS 6
Kõrguse 900 mm muutmisel kõrguseks 830 mm (vt joon. 6.2 - 6
, lk 411) mm toimige vastupidises
järjekorras.
6.2.5.4 Komponentide käru dokkimisseadme seadistamine kõrgusele 900, 930 mm
või 950 mm
6

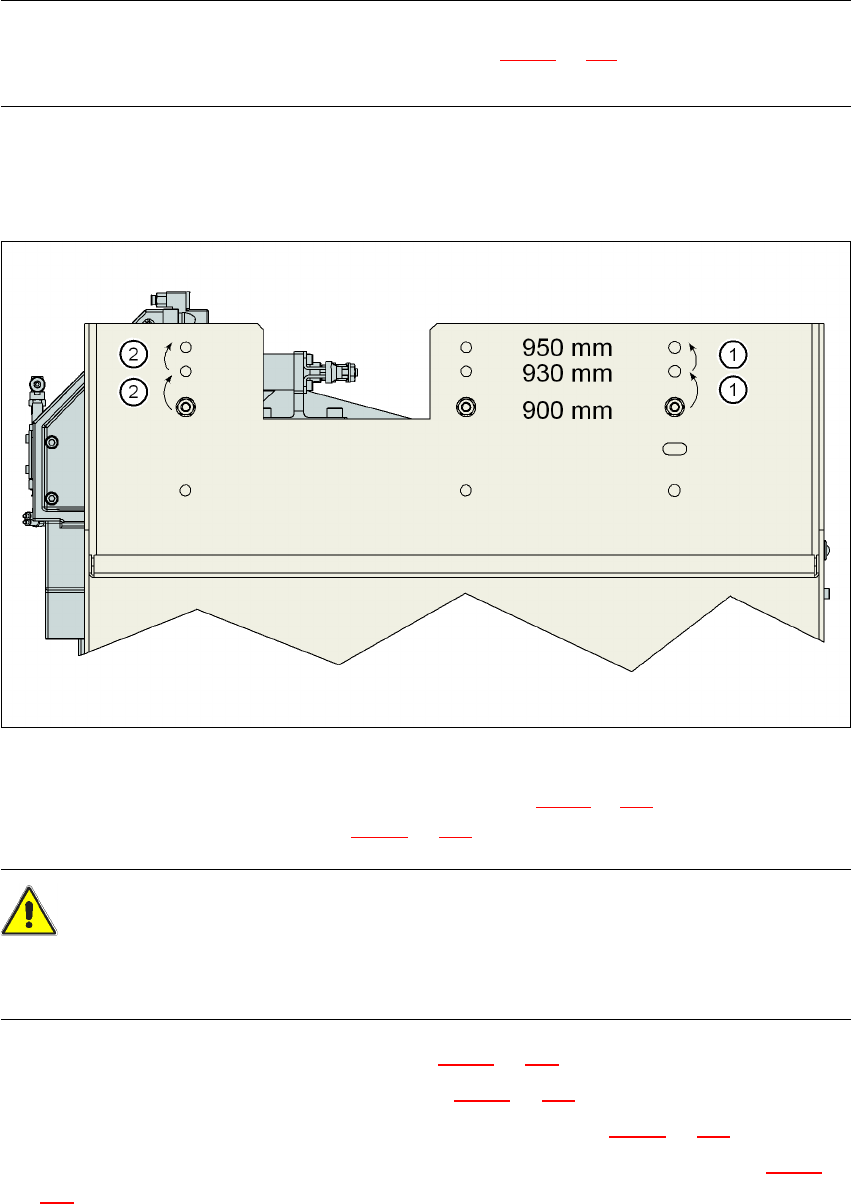

Joon. 6.2 - 7 Juhised kõrguse 830 mm muutmiseks kõrguseks 900 mm
→ Eemaldage kaks sisekuuskantkruvi M8x18 (pos. 9, joon. 6.2 - 5, lk 410) ja eemaldage vasak-
ja parempoolne juhik (pos. 8, joon. 6.2 - 5
, lk 410).
ETTEVAATUST! 6
Olge ettevaatlik ja vältige komponentide käru dokkimisseadme tõstmisel ja allalaskmisel kaablite
vigastamist.
→ Vabastage mõlemad kruviliited (pos. 3, joon. 6.2 - 5
, lk 410).
→ Lõdvendage mõlemad kruviliited (pos. 2, joon. 6.2 - 5
, lk 410).
→ Eemaldage mõlemad kuuskantmutrid M8 ja seibid (pos. 4, joon. 6.2 - 5
, lk 410).
→ Hoidke komponentide käru dokkimisseadet kindlalt külgsektsioonist (pos. 10, joon. 6.2 - 5
, lk
410
) kinni ja eemaldage sealt mõlemad sisekuuskantpeadega kruvid M8x40.
→ Pöörake komponentide käru dokkimisseade järgmisesse kõrgeimasse asendisse.
