– Standardset TwinHead'i imiotsakute vahetusmehhanismi ei saa kasutada koos TwinHead'i ja
MTC-ga kahe portaaliga ladumistsoonides. Sellises olukorras tuleb kasutada kahe portaaliga
ladumistsoonide jaoks ettenähtud imiotsakute vahetusmehhanismi (vt jaotis 6.1.4.7
, lk 402).
Masinate X2 korral:
– Tsoonis 4 pole üheaegselt võimalik kasutada MTC ja tootlikkust tõstvat seadet.
– MTC kasutamisel võib imiotsakute vahetusmehhanismi paigaldada tsooni 4.
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.3 Matrix-Tray-Changer
419
6.3.4.1 Mõõdud
6
Joon. 6.3 - 1 Matrix-Tray-Changer , mõõdud (kõik mõõdud on millimeetrites)
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.3 Matrix-Tray-Changer Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
420
6.3.4.2 Juhtseadmed
6

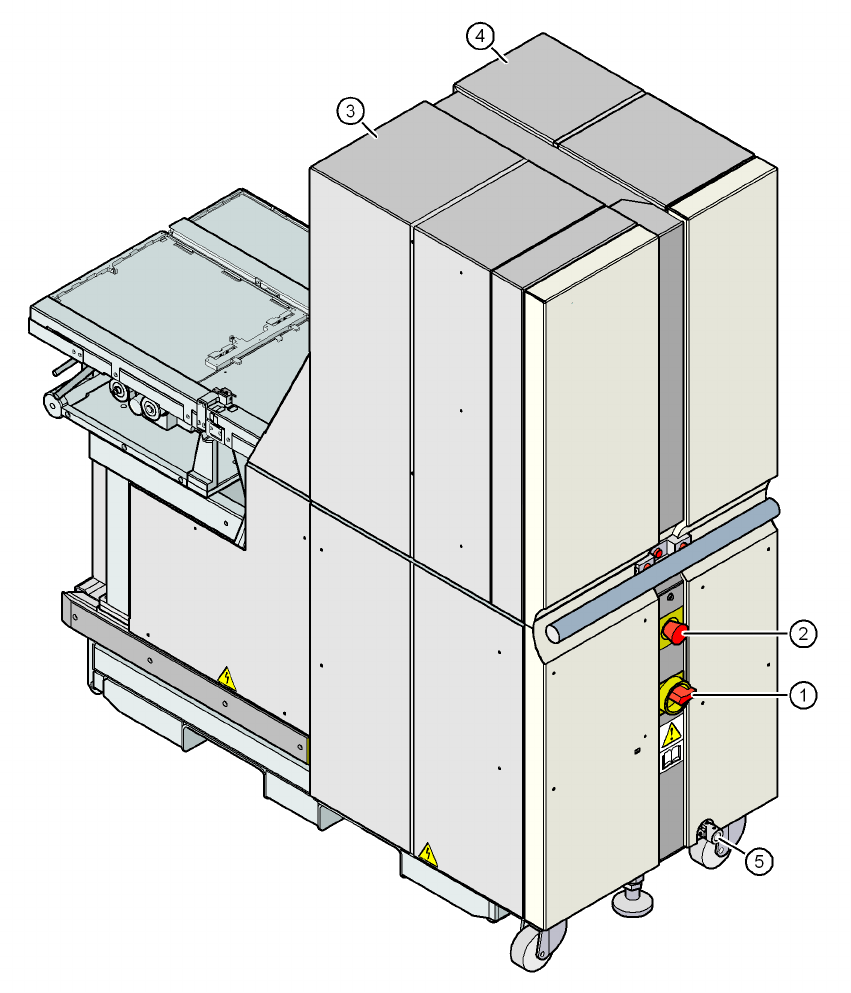

Joon. 6.3 - 2 Matrix-Tray-Changer, tagantvaade
(1) Pealüliti
(2) AVARIISEISKAMISNUPP
(3) Torn 1 kuni 30 Waffle-Pack-Tray kandja jaoks (kuni 60 JEDEC aluse jaoks)
(4) Torn 2 kuni 40 Waffle-Pack-Tray kandja jaoks (kuni 40 JEDEC aluse jaoks)
(5) Vända kinnituskoht Matrix-Tray-Changer kõrguse reguleerimiseks
