6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria 6.3 Matrix-Tray-Chan ger Tarkvarav ersiooni SR.605.xx põhjal 07/2008 EE väljaanne 420 6.3.4.2 Juht seadmed 6 Joon. 6.3 - 2 Matrix-T ray-Changer, tagantvaade (1) Pealüli …

100%1 / 494
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.3 Matrix-Tray-Changer
419
6.3.4.1 Mõõdud
6
Joon. 6.3 - 1 Matrix-Tray-Changer , mõõdud (kõik mõõdud on millimeetrites)
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.3 Matrix-Tray-Changer Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
420
6.3.4.2 Juhtseadmed
6
Joon. 6.3 - 2 Matrix-Tray-Changer, tagantvaade
(1) Pealüliti
(2) AVARIISEISKAMISNUPP
(3) Torn 1 kuni 30 Waffle-Pack-Tray kandja jaoks (kuni 60 JEDEC aluse jaoks)
(4) Torn 2 kuni 40 Waffle-Pack-Tray kandja jaoks (kuni 40 JEDEC aluse jaoks)
(5) Vända kinnituskoht Matrix-Tray-Changer kõrguse reguleerimiseks
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.3 Matrix-Tray-Changer
421
6.3.5 MTC-ga X4 ladumismasina mõõdud
6
6
6
6

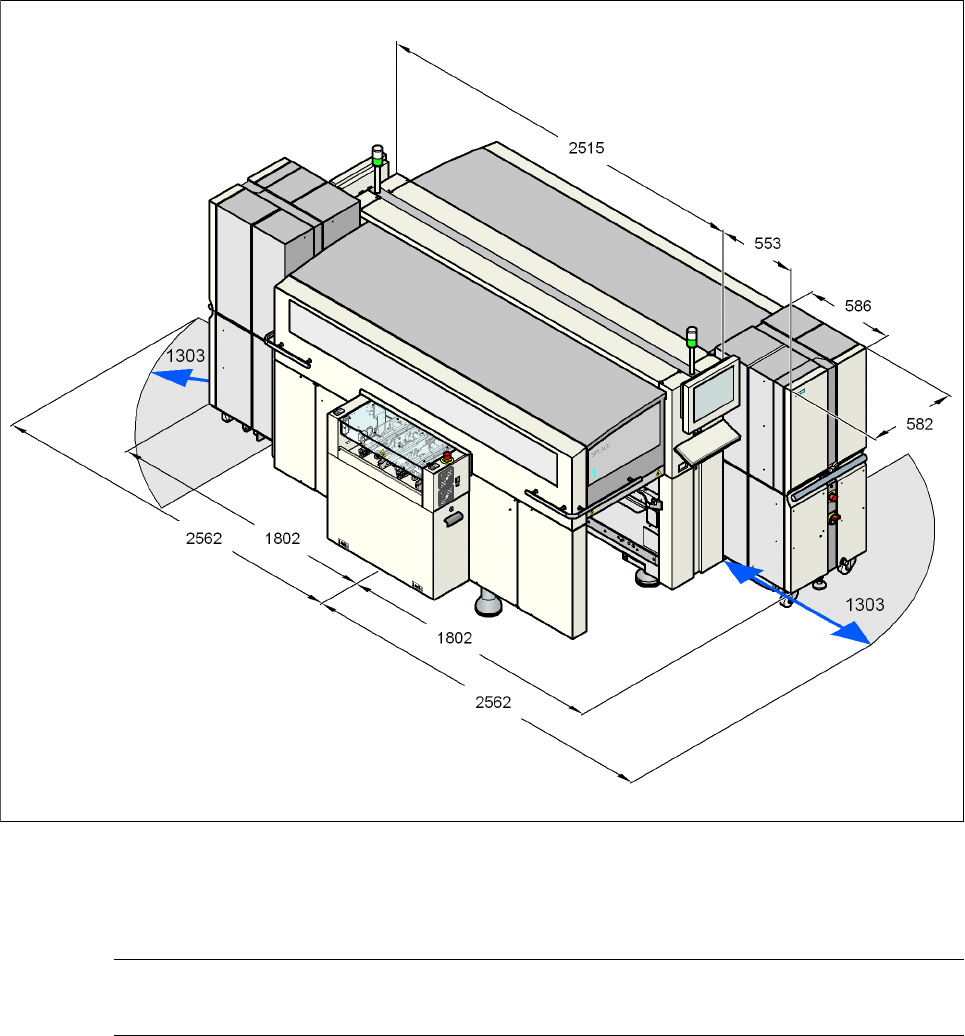

Joon. 6.3 - 3 Matrix-Tray-Changer'iga X4 masina mõõdud millimeetrites
6
MÄRKUS 6
Matrix-Tray-Changer võib asuda tsoonides 2 ja 4 komponentide käru asemel.
