6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria 6.3 Matrix-Tray-Chan ger Tarkvarav ersiooni SR.605.xx põhjal 07/2008 EE väljaanne 422 6.3.6 MTC-ga X3 masina mõõdud 6 6 6 6 Joon. 6.3 - 4 Matrix-T ray-Changer'iga X…
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.3 Matrix-Tray-Changer
421

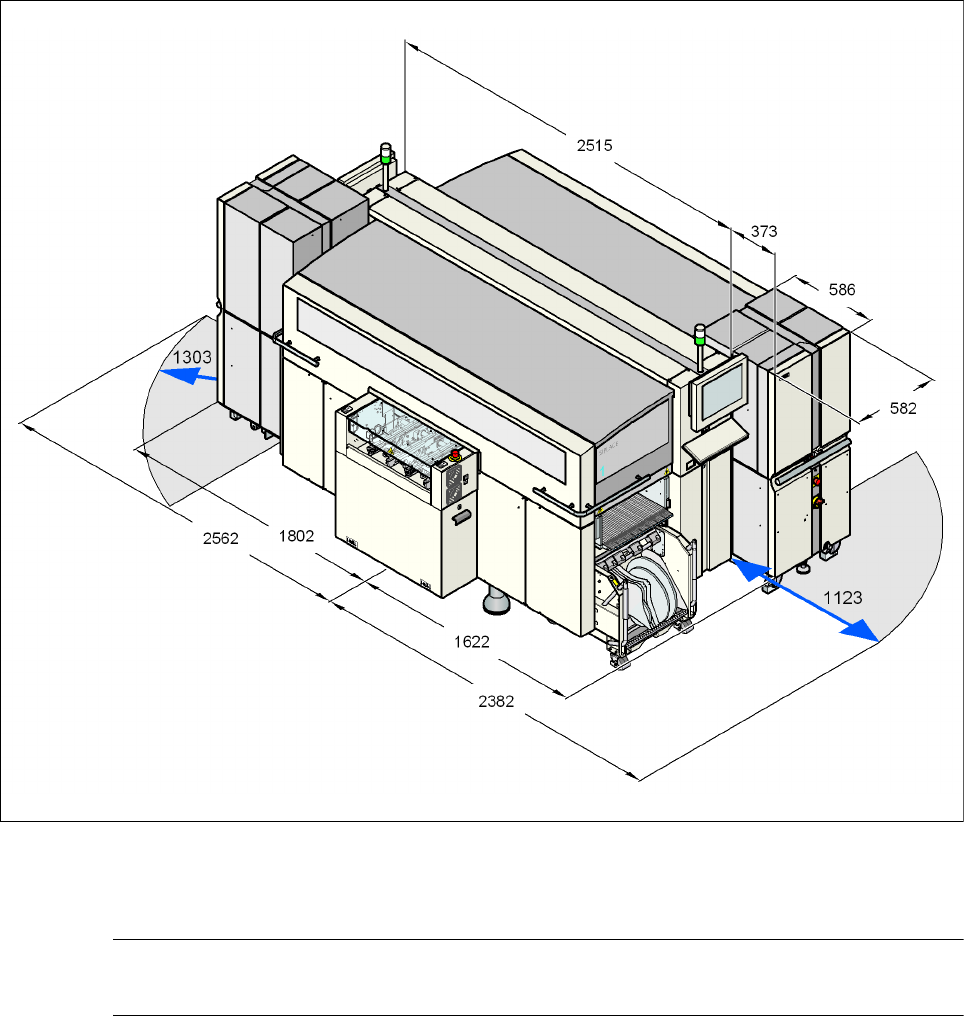

6.3.5 MTC-ga X4 ladumismasina mõõdud
6
6
6
6
Joon. 6.3 - 3 Matrix-Tray-Changer'iga X4 masina mõõdud millimeetrites
6
MÄRKUS 6
Matrix-Tray-Changer võib asuda tsoonides 2 ja 4 komponentide käru asemel.
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.3 Matrix-Tray-Changer Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
422

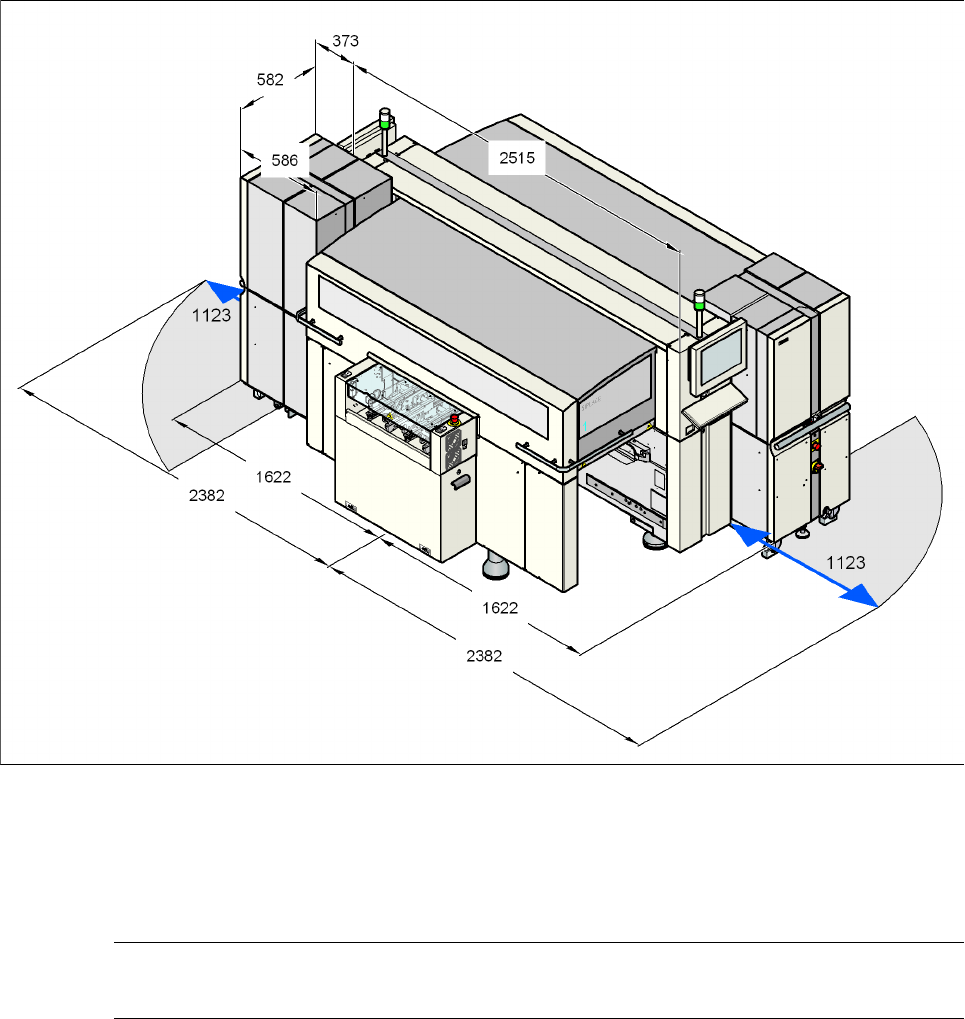

6.3.6 MTC-ga X3 masina mõõdud
6
6
6
6
Joon. 6.3 - 4 Matrix-Tray-Changer'iga X3 masina mõõdud millimeetrites
MÄRKUS 6
Matrix-Tray-Changer võib asuda tsoonides 2 ja 4 komponentide käru asemel.
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.3 Matrix-Tray-Changer
423
6.3.7 MTC-ga X2 masina mõõdud
6
6
6
6
Joon. 6.3 - 5 Matrix-Tray-Changer'iga X2 masina mõõdud millimeetrites
6
6
6
MÄRKUS 6
Matrix-Tray-Changer võib asuda tsoonides 2 ja 4 komponentide käru asemel.
