6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria 6.4 Waffle-Pack- Changer Tark varaversiooni SR.605 .xx põhjal 07/2008 E E väljaanne 428 6.4.6 WPC-ga X3 masina mõõdud 6 6 6 Joon. 6.4 - 2 Waffle-Pack-Changer'iga X3…
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.4 Waffle-Pack-Changer
427
6.4.5 Mõõdud
6

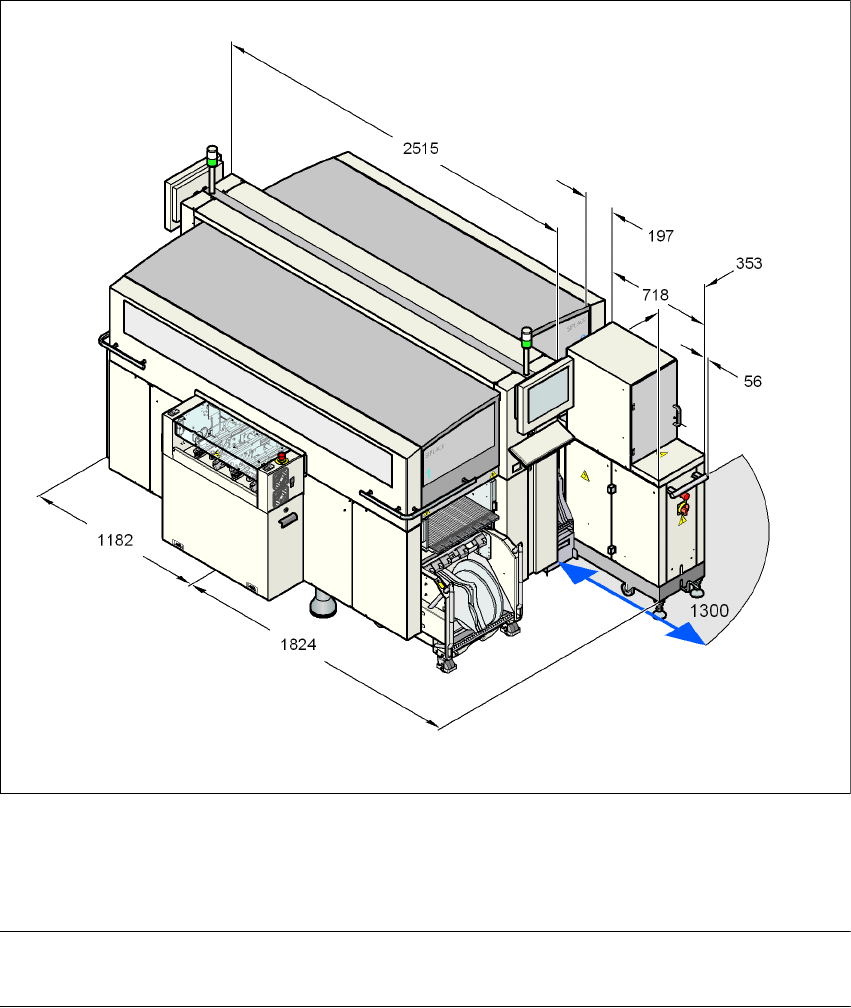

Joon. 6.4 - 1 Waffle-Pack-Changer'i mõõdud
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.4 Waffle-Pack-Changer Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
428
6.4.6 WPC-ga X3 masina mõõdud
6
6
6

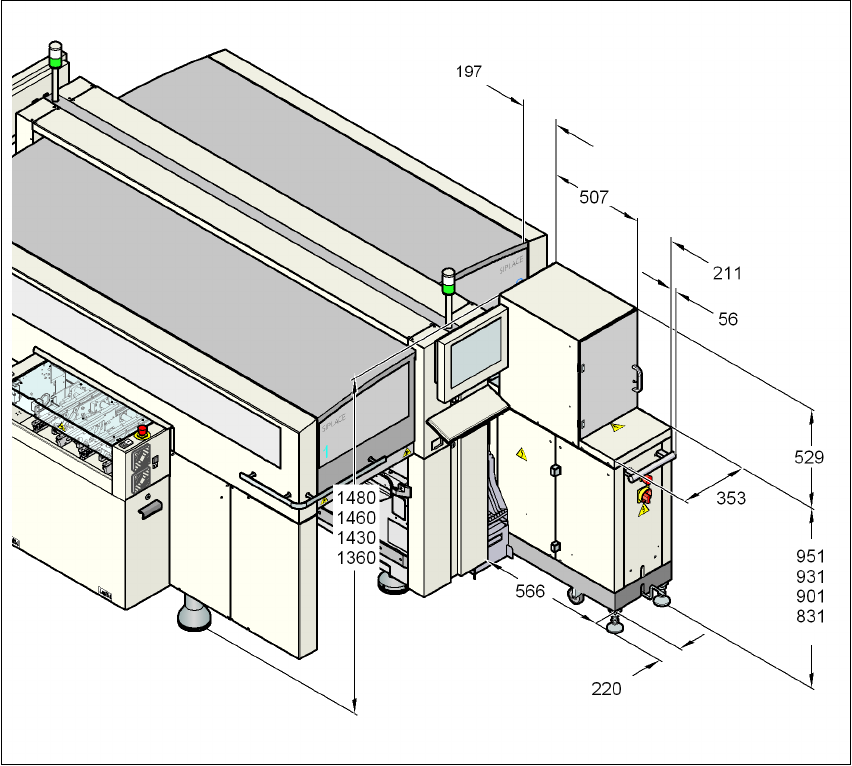

Joon. 6.4 - 2 Waffle-Pack-Changer'iga X3 masina mõõdud millimeetrites
6
MÄRKUS 6
Waffle-Pack-Changer'i võib dokkida tsooni 2 komponentide käru asemel.
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.4 Waffle-Pack-Changer
429
6.4.7 WPC-ga X2 masina mõõdud
6
6
6
Joon. 6.4 - 3 Waffle-Pack-Changer'iga X2 masina mõõdud millimeetrites
6
MÄRKUS 6
Waffle-Pack-Changer võib asuda tsoonides 2 ja 4 komponentide käru asemel.
