Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.4 Waffle-Pack-Changer
429
6.4.7 WPC-ga X2 masina mõõdud
6
6
6

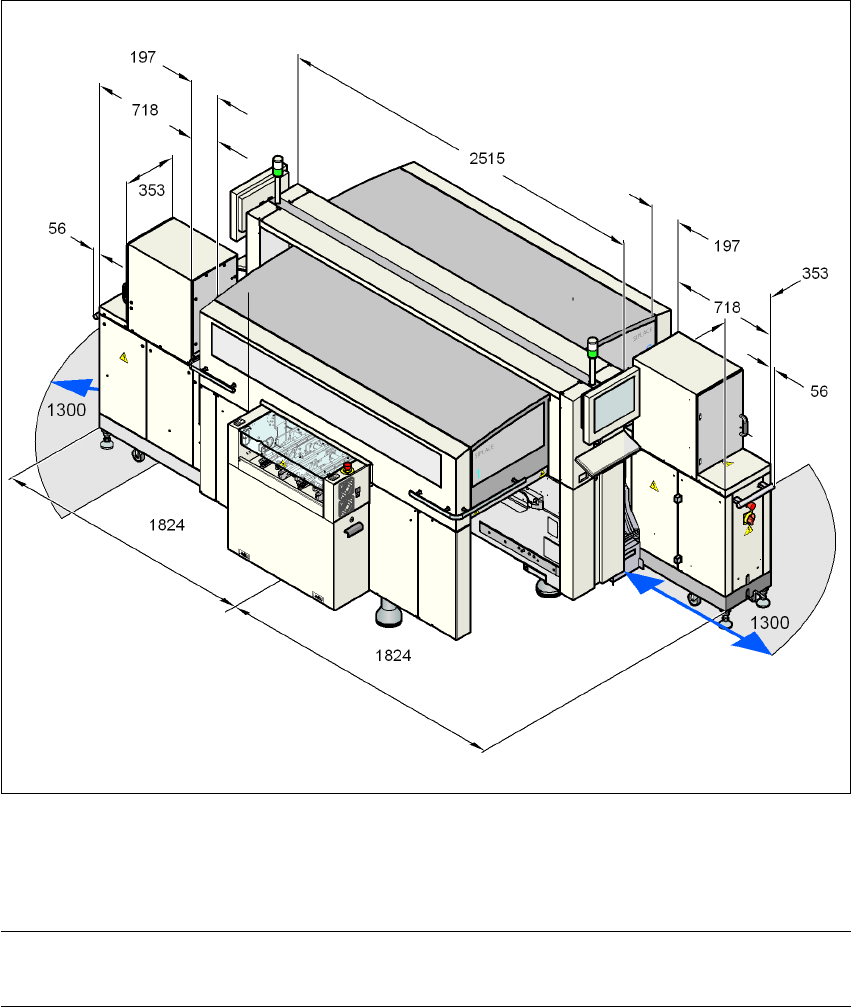

Joon. 6.4 - 3 Waffle-Pack-Changer'iga X2 masina mõõdud millimeetrites
6
MÄRKUS 6
Waffle-Pack-Changer võib asuda tsoonides 2 ja 4 komponentide käru asemel.
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.4 Waffle-Pack-Changer Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
430
6.4.8 Juhtseadmed
6

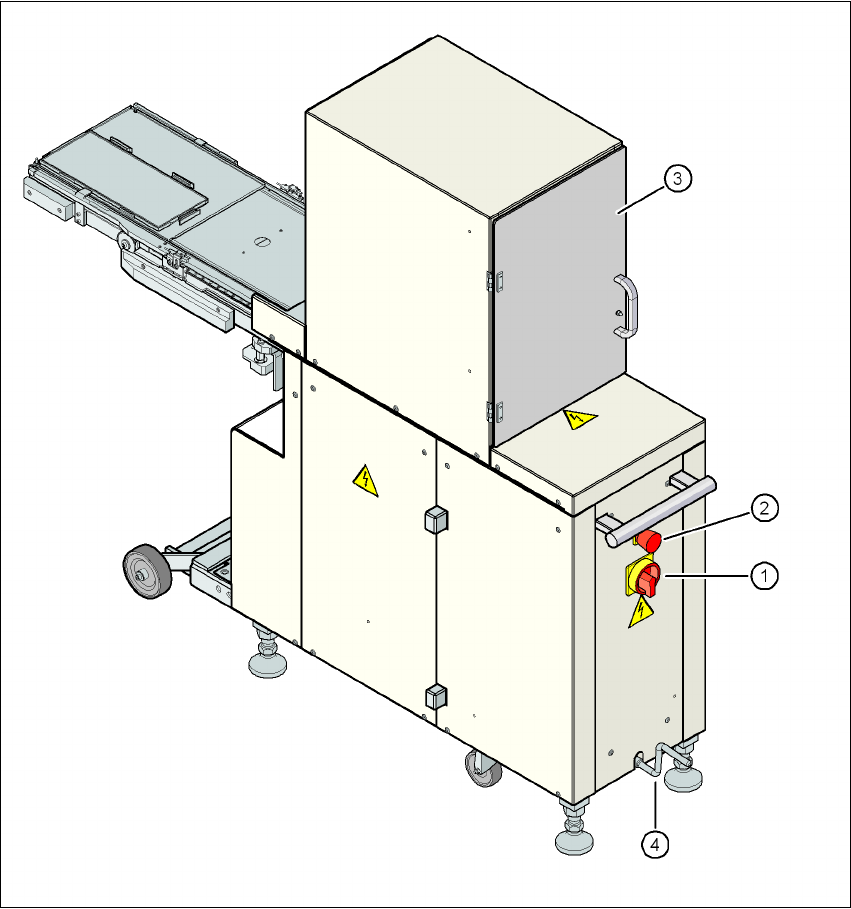

Joon. 6.4 - 4 WPC: juhtseadmed
(1) Pealüliti
(2) AVARIISEISKAMISNUPP
(3) Kaitseuks
(4) Vänt raami tõstmiseks või allalaskmiseks
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.5 Komponentide praagikarbi andur
431
6.5 Komponentide praagikarbi andur
Tootenumber 00116848-xx Andur, komponentide praagikarp, X-seeria/D3
Komponentide praagikarbi anduri abil jälgitakse praagikarbi õiget paigaldust kinnitusse.
– Kui komponentide praagikarp pole õigesti paigaldatud, siis ei saa masinat käivitada.
– Kui komponentide praagikarp hüppab ladumisprotsessi käigus kinnitusest välja, siis seiskub
masin koheselt tööpea kokkupõrke vältimiseks.
Iga praagikarpi jälgitakse eraldi anduri abil.
MÄRKUS 6
20-segmendilise Collect&Place tööpea kasutamisel soovitame komponentide praagikarbile pai-
galdada täiendava anduri.
6.6 SIPLACE suure paigaldusjõuga tööpea
Tootenumber 00119734-xxSuure paigaldusjõuga tööpea X-seeriale
See tootenumber on kasutatav juhul, kui soovite tellida uut ladumismasinat, kus standardse
TwinHead'i tööpea asemel oleks suure paigaldusjõuga tööpea. 6
Tootenumber 00119753-xx Suure paigaldusjõuga tööpea uuenduskomplekt
Kasutage seda tootenumbrit juhul, kui soovite standardse TwinHead'i tööpea asendada
suure paigaldusjõuga tööpeaga. 6
6.6.1 Kirjeldus
SIPLACE suure paigaldusjõuga tööpea on standardse TwinHead'i edasiarendus. Selle abil saab
laduda samu komponentide tüüpe ning tööpea võimaldab paigaldusjõudu kuni 30 N.
6.6.2 Tehnilised andmed
6
Muud TwinHead'i ja suure paigaldusjõuga tööpea tehnilised andmed on ühesugused (vt jaotis
3.5.4.2
, lk 134).
Kõiki standardse TwinHead'iga kasutatavaid imiotsakuid ja haaratseid saab kasutada ka
SIPLACE suure paigaldusjõuga tööpeaga.
Programmeeritav paigaldusjõud 2,0 N kuni 10 N ± 10 %
suurem kui 10 N kuni 30 N ± 15 %
