6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria 6.8 Trükiplaatide ribakoodi sk anner Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 436 6.8.3 T ehnilised andmed - 2D-ribakoodi skanner 6 6 Andmesi deliides RS…
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.8 Trükiplaatide ribakoodi skanner
435
See ribakoodi skanner skaneerib maatrikskoode. Maatrikskoode hakati esialgselt kasu-
tama olukordades, kus ribakoodisiltide jaoks polnud piisavalt ruumi. 2D-ribakoodi skanner
loeb ka tavalisi ribakoode. 6
6

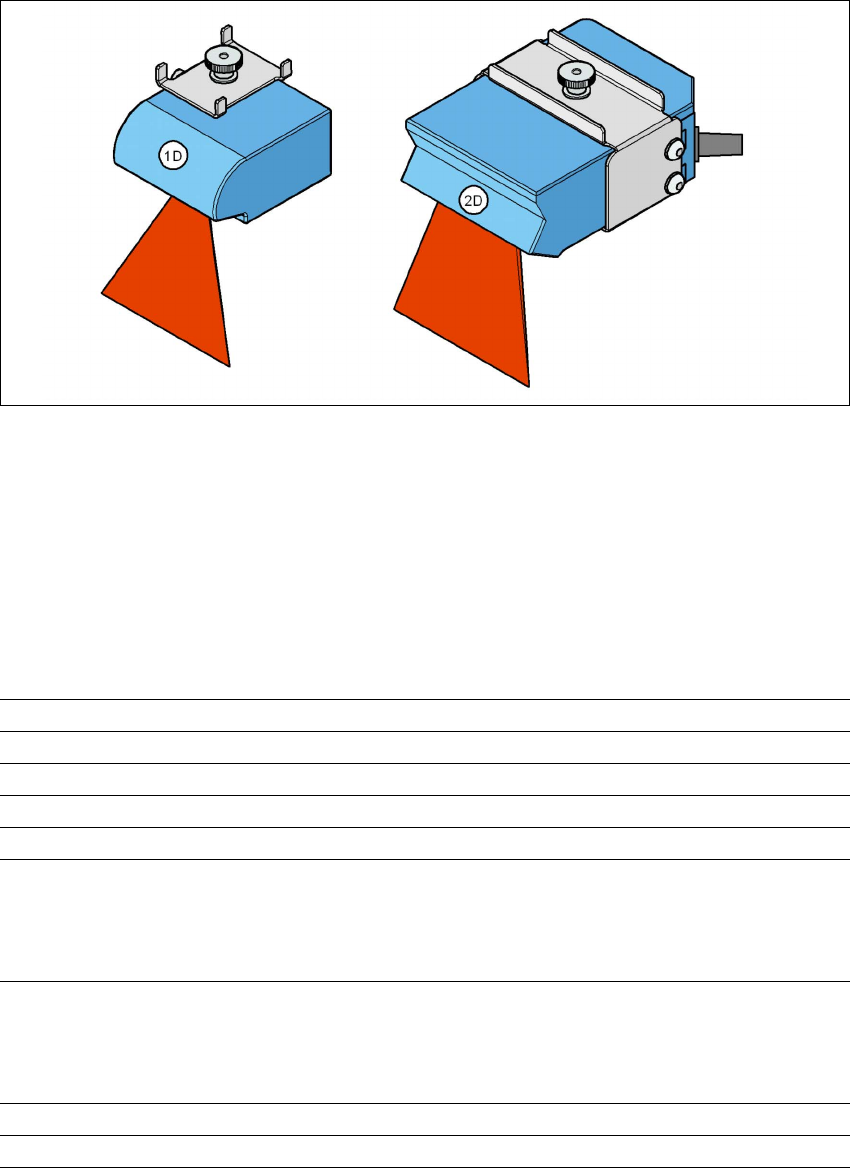

Joon. 6.8 - 2 1D- ja 2D-ribakoodide skannerid
Trükiplaatide ribakoodide skannerid on kinnitatud kinnitusrakiste abil profiilrööpale. Neid saab pro-
fiilrööpal suvalisse kohta nihutada ning reguleerida vastavalt ribakoodisiltide asukohtadele. Sõltu-
valt ribakoodi ribade asukohast, saab ribakoodi skanneri kinnitada paari lihtsa operatsiooniga nii,
et sellega saaks ribakoode lugeda kas paralleelselt või risti trükiplaatide liikumise suunale.
6.8.2 Tehnilised andmed - 1D-ribakoodi skanner
6
Laserdiood Punane valgus
Lainepikkus 670 nm
Laserklass Klass 2, DIN EN 60825-1:2001 kohaselt
Skaneerimissagedus 400 ... 1200 Hz
Lahutus 0,15 mm ... 0,5 mm
Kooditüübid Kood 39, kood 128, kood 93,
Codabar, EAN, EAN 128, UPC,
2/5 vahelduv, Pharma kood (muud koodid vastavalt
tellimisele)
Ribakoodi pikkus
Ühe lindiga konveier
Asünkroonne kaksikkonveier
Sünkroonne kaksikkonveier
max. 40 tähemärki
max. 40 tähemärki
max. 40 tähemärki
Optiline näidik Funktsionaalne näidik, 4 LEDi
Heliline indikatsioon Summer
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.8 Trükiplaatide ribakoodi skanner Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
436
6.8.3 Tehnilised andmed - 2D-ribakoodi skanner
6
6
Andmesideliides RS232, RS 422/485
Elektriühendused 15-kontaktiga D-Sub HD liitmik
Tööpinge 10 V- ... 30 V-
Laserdiood Punane valgus
Lainepikkus 650 nm
Laserklass Klass 2, DIN EN 60825-1:2001 kohaselt
Skaneerimissagedus 100 ... 15 kHz
Lahutus 0,17 mm ... 0,5 mm
2D-kooditüübid Data Matrix ECC 200
2D-ribakoodi pikkus
Ühe lindiga konveier
Asünkroonne kaksikkonveier
Sünkroonne kaksikkonveier
max. 40 tähemärki
max. 40 tähemärki
max. 40 tähemärki
1D-kooditüübid Kood 39, kood 128,
Codabar, EAN, EAN 128, UPC,
2/5 vahelduv, Pharma kood (muud koodid vastavalt
tellimisele)
1D-ribakoodi pikkus
Ühe lindiga konveier
Asünkroonne kaksikkonveier
Sünkroonne kaksikkonveier
max. 40 tähemärki
max. 40 tähemärki
max. 40 tähemärki
Optiline näidik Funktsionaalne näidik, 4 LEDi
Heliline indikatsioon Summer
Andmesideliides RS232, RS 422/485, Ethernet
Elektriühendused 15-pin D-Sub HD liitmik
RJ45 liitmik 10baseT
Tööpinge 10 V- ... 30 V-
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.8 Trükiplaatide ribakoodi skanner
437
6.8.4 Trükiplaatide ribakoodi skanneri paigaldusvõimalused

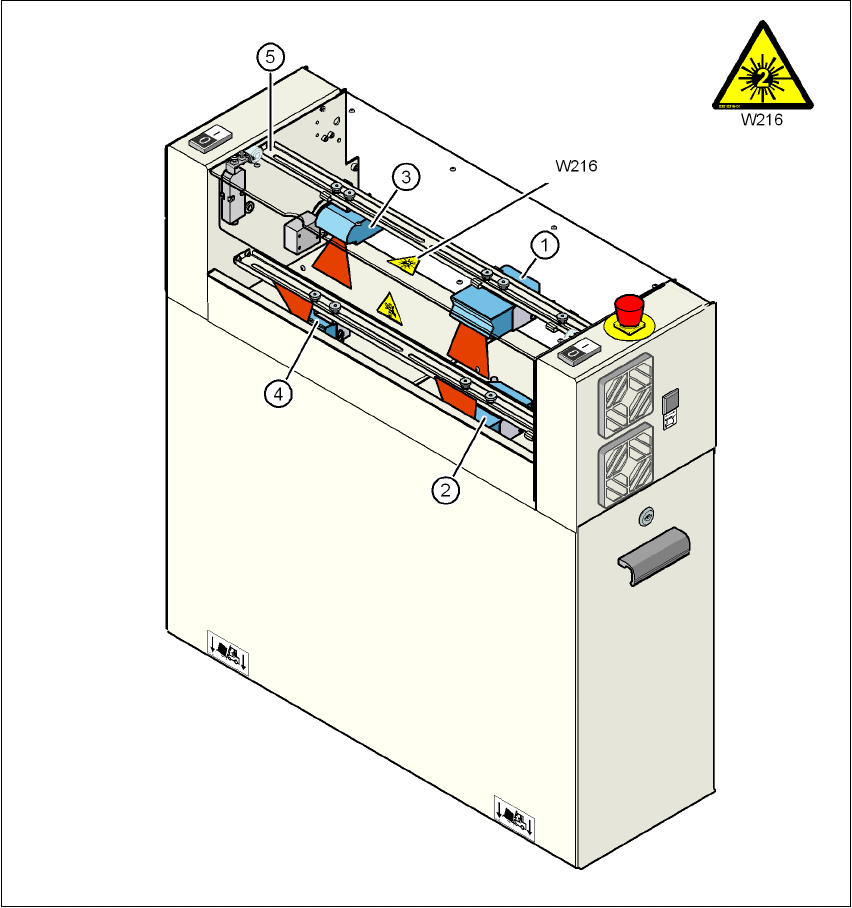

Joon. 6.8 - 3 Trükiplaatide ribakoodi skanneri paigaldusvõimalused
(1) 2D-ribakoodi skanner "üleval"
(2) 2D-ribakoodi skanner "all"
(3) 1D-ribakoodi skanner "üleval"
(4) 1D-ribakoodi skanner "all"
(5) Kinnitusrööbas
Pos. W216, tootenumber 03010316-01
