Kasutusjuhend SIPLA CE X-Seeria 6 Jaama laiendamine Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 6.8 Trükiplaatide ribakoodi skanner 437 6.8.4 T rükiplaatide ribakoodi skanneri p aigaldusvõimalused Joon. 6.8 …
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.8 Trükiplaatide ribakoodi skanner Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
436
6.8.3 Tehnilised andmed - 2D-ribakoodi skanner
6
6
Andmesideliides RS232, RS 422/485
Elektriühendused 15-kontaktiga D-Sub HD liitmik
Tööpinge 10 V- ... 30 V-
Laserdiood Punane valgus
Lainepikkus 650 nm
Laserklass Klass 2, DIN EN 60825-1:2001 kohaselt
Skaneerimissagedus 100 ... 15 kHz
Lahutus 0,17 mm ... 0,5 mm
2D-kooditüübid Data Matrix ECC 200
2D-ribakoodi pikkus
Ühe lindiga konveier
Asünkroonne kaksikkonveier
Sünkroonne kaksikkonveier
max. 40 tähemärki
max. 40 tähemärki
max. 40 tähemärki
1D-kooditüübid Kood 39, kood 128,
Codabar, EAN, EAN 128, UPC,
2/5 vahelduv, Pharma kood (muud koodid vastavalt
tellimisele)
1D-ribakoodi pikkus
Ühe lindiga konveier
Asünkroonne kaksikkonveier
Sünkroonne kaksikkonveier
max. 40 tähemärki
max. 40 tähemärki
max. 40 tähemärki
Optiline näidik Funktsionaalne näidik, 4 LEDi
Heliline indikatsioon Summer
Andmesideliides RS232, RS 422/485, Ethernet
Elektriühendused 15-pin D-Sub HD liitmik
RJ45 liitmik 10baseT
Tööpinge 10 V- ... 30 V-
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.8 Trükiplaatide ribakoodi skanner
437
6.8.4 Trükiplaatide ribakoodi skanneri paigaldusvõimalused
Joon. 6.8 - 3 Trükiplaatide ribakoodi skanneri paigaldusvõimalused
(1) 2D-ribakoodi skanner "üleval"
(2) 2D-ribakoodi skanner "all"
(3) 1D-ribakoodi skanner "üleval"
(4) 1D-ribakoodi skanner "all"
(5) Kinnitusrööbas
Pos. W216, tootenumber 03010316-01
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.8 Trükiplaatide ribakoodi skanner Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
438
6.8.5 Hoiatav silt W216 trükiplaatide sisestuspoole kattekaanel
6
Hoiatav silt W216 "Laser class 2" trükiplaatide sisestuspoole kattekaanel,
tootenumber 03010316-01 (arv masinal: 1)
MÄRKUS 6
Kui paigaldate masinale ribakoodiskanneri, siis peate trükiplaatide sisestuspoole kattekaanele
paigaldama täienduskomplektis oleva sildi W206.
6.8.6 Trükiplaadi ribakoodisiltide asukohad trükiplaatidel
MÄRKUS 6
Piirangud trükiplaatidele, mis on pikemad kui 430 mm
6.8.6.1 Positsioneerimine piki trükiplaadi pikemat külge -
skaneeriv kiir risti liikumissuunaga

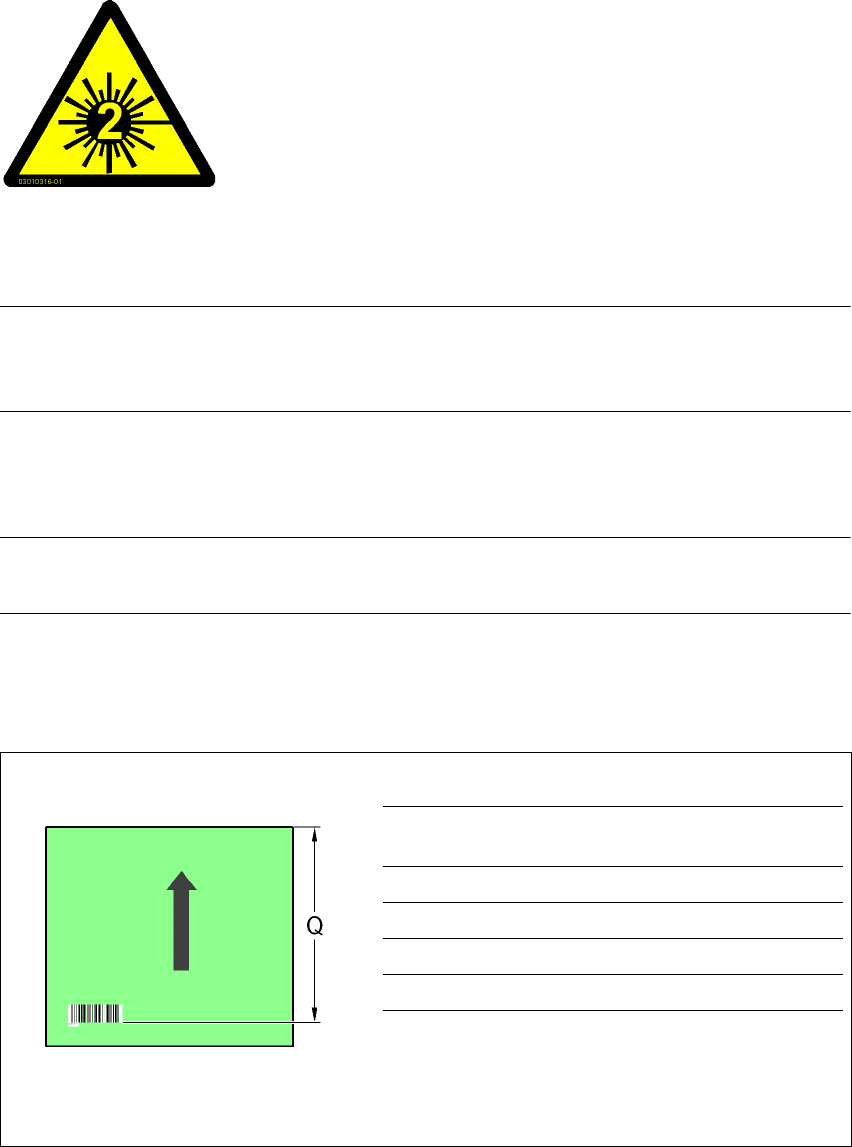

Joon. 6.8 - 4 Positsioneerimine piki trükiplaadi pikemat külge - skaneeriv kiir risti liikumissuunaga
6
6
6
6
6
6
LASERKIIRGUS!
Ärge vaadake laserkiirde!
Laserklass 2
Trükiplaatide ribakoodi
skanner
Q [mm]
2D üleval 390
1D küljel 390
2D all
a
a) Kui masinale on paigaldatud trükiplaatide kaksik-
konveier, siis võime tarnida spetsiaalse konstrukt-
siooni 2D trükiplaatide vöötkoodi skanneri
paigaldamiseks "alla".
430
1D all 430
