6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria 6.8 Trükiplaatide ribakoodi sk anner Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 440 6.8.6.4 Posit sioneerimine piki trükipl aadi lühemat külge - skaneeriv …
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.8 Trükiplaatide ribakoodi skanner
439
6.8.6.2 Positsioneerimine piki trükiplaadi pikemat külge -
skaneeriv kiir piki liikumissuunda

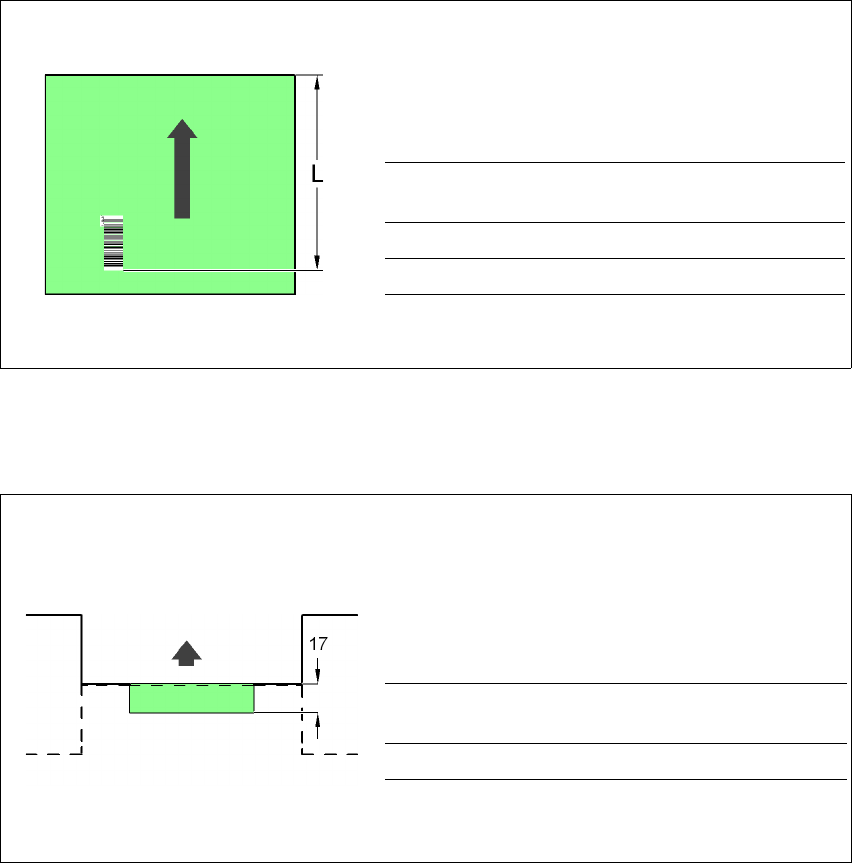

Joon. 6.8 - 5 Positsioneerimine piki trükiplaadi pikemat külge - skaneeriv kiir piki liikumissuunda
6.8.6.3 Trükiplaat ületab masina laiust (kaksikkonveieri korral)
Joon. 6.8 - 6 Trükiplaat ületab masina laiust (kaksikkonveieri korral)
Trükiplaatide ribakoodi
skanner
L [mm]
1D küljel 320 - 350
1D all 380 - 410
Trükiplaatide ribakoodi skanner
Üleulatuvus
[mm]
2D kaksikkonveieri all 17
Allavoolu masina sisendpool
Ülesvoolu masina väljundpool
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.8 Trükiplaatide ribakoodi skanner Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
440
6.8.6.4 Positsioneerimine piki trükiplaadi lühemat külge -
skaneeriv kiir risti liikumissuunaga

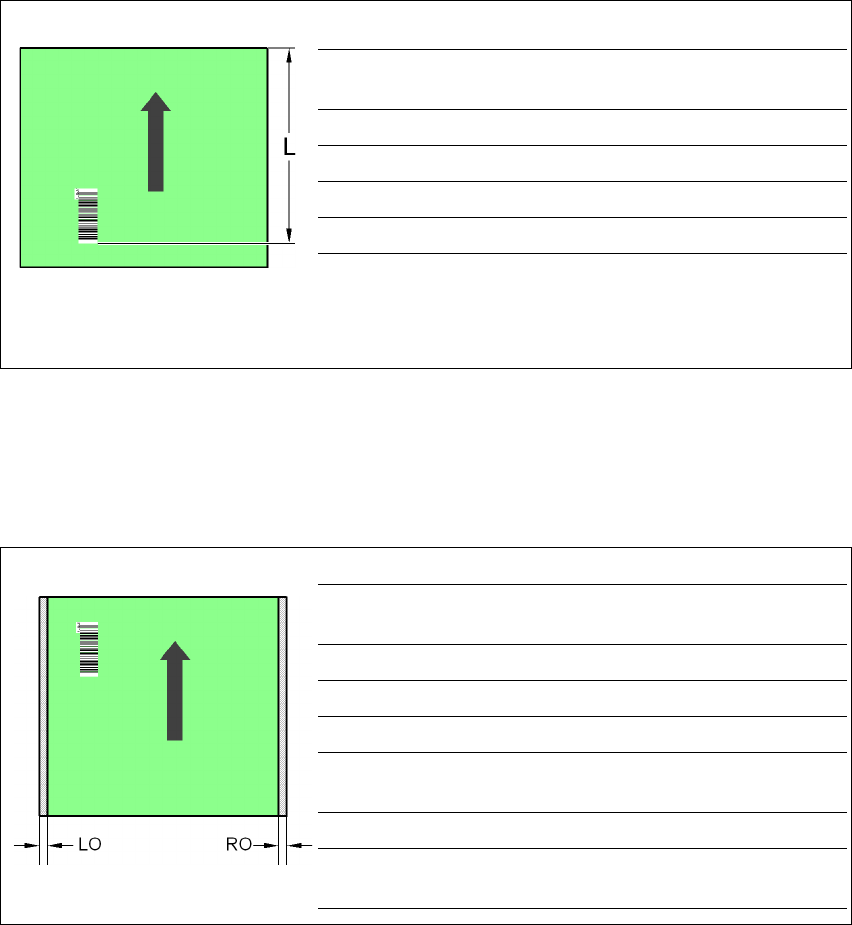

Joon. 6.8 - 7 Positsioneerimine piki trükiplaadi lühemat külge - skaneeriv kiir risti liikumissuunaga
6.8.6.5 Positsioneerimine piki trükiplaadi lühemat külge -
skaneeriv kiir piki liikumissuunda,
trükiplaatide ribakoodi skanner 1D üleval
Joon. 6.8 - 8 Positsioneerimine piki trükiplaadi lühemat külge - skaneeriv kiir piki liikumissuunda,
trükiplaatide ribakoodi skanner 1D üleval
Trükiplaatide ribakoodi
skanner
LQ [mm] RQ [mm]
2D üleval 3 3
1D küljel 3 3
2D all
a
a) Kui masinale on paigaldatud trükiplaatide kaksikkonveier, siis
võime tarnida spetsiaalse konstruktsiooni
2D trükiplaatide vöötkoodi skanneri paigaldamiseks "alla".
55
1D all 5 5
Trükiplaadi mõõdud /
konveier
LO [mm] RO [mm]
460 mm / ÜK 3 20
508 mm / ÜK 3 44
216 mm / KK1 3 24
250 mm / KK1
450 mm / SM1
358
216 mm / KK2 3 3
250 mm / KK2
450 mm / SM2
33
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.9 Trükiplaadi joondamine
441
6.8.6.6 Positsioneerimine piki trükiplaadi lühemat külge -
skaneeriv kiir piki liikumissuunda, trükiplaatide ribakoodi skanner 1D all
Joon. 6.8 - 9 Positsioneerimine piki trükiplaadi lühemat külge - skaneeriv kiir piki liikumissuunda,
trükiplaatide ribakoodiskanner 1D all
ÜK Üksikkonveier
KK1 Kaksikkonveier, rada 1
KK2 Kaksikkonveier, rada 2
SM1 Kaksikkonveier üksikkonveieri režiimis, rada 1
SM2 Kaksikkonveier üksikkonveieri režiimis, rada 2
6
6.9 Trükiplaadi joondamine
Tootenumber 00119677-xx Trükiplaadi joondamine, üksikkonveier, SIPLACE HF/X/D3
Tootenumber 00119678-xx Trükiplaadi joondamine, kaksikkonveier, SIPLACE HF/X/D3
6.9.1 Kirjeldus
Mõnikord on laotava trükiplaadi laiuse ja pikkuse suhe 1:2 või halvem. See tähendab, et trükiplaa-
di lühem külg on liikumissuunas. Liikumise käigus võivad sellised trükiplaadid pisut pöörduda ning
tulemusena ei pruugi koordinaatmärgid jääda enam trükiplaatide tehisnägemiskaamera otsingu-
aknasse. Sellisel juhul teeb trükiplaadi joondamisseade trükiplaatide taasjoondamise ning tagab
trükiplaadi täpse asendi selle seismajäämisel.
Kui töödeldakse trükiplaate, mille sälgud on liikumissuunas, siis võidakse seda teha mehhaani-
liste seiskamisseadmetega masinate (HS-50, S-25 HM, F5 HM) ja laservalgustõkete abil tükiplaa-
di asendit jälgivate masinate (X-seeria, HF-seeria, HS-60, S-27 HM) korral erinevates
Trükiplaadi mõõdud /
konveier
LU [mm] RU [mm]

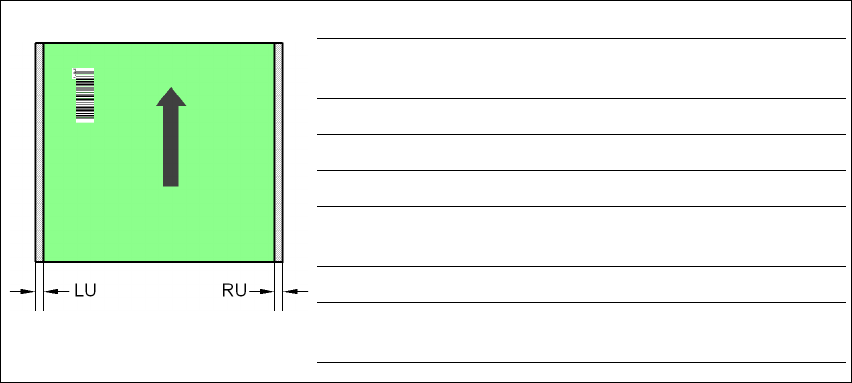

460 mm / ÜK 20 3
508 mm / ÜK 44 3
216 mm / KK1 3 3
250 mm / KK1
450 mm / SM1
33
216 mm / KK2 24 3
250 mm / KK2
450 mm / SM2
58 3
