6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria 6.9 Trükiplaadi joondamine Tark varaversiooni SR.605.xx põhjal 07/2008 E E väljaanne 442 töötluskohtad es. T r ükiplaadi j oondamis seade tagab, et tr ükiplaadi d seisku…

Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine

Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.9 Trükiplaadi joondamine

441

6.8.6.6 Positsioneerimine piki trükiplaadi lühemat külge -

skaneeriv kiir piki liikumissuunda, trükiplaatide ribakoodi skanner 1D all

Joon. 6.8 - 9 Positsioneerimine piki trükiplaadi lühemat külge - skaneeriv kiir piki liikumissuunda,

trükiplaatide ribakoodiskanner 1D all

ÜK Üksikkonveier

KK1 Kaksikkonveier, rada 1

KK2 Kaksikkonveier, rada 2

SM1 Kaksikkonveier üksikkonveieri režiimis, rada 1

SM2 Kaksikkonveier üksikkonveieri režiimis, rada 2

6.9 Trükiplaadi joondamine

Tootenumber 00119677-xx Trükiplaadi joondamine, üksikkonveier, SIPLACE HF/X/D3

Tootenumber 00119678-xx Trükiplaadi joondamine, kaksikkonveier, SIPLACE HF/X/D3

6.9.1 Kirjeldus

Mõnikord on laotava trükiplaadi laiuse ja pikkuse suhe 1:2 või halvem. See tähendab, et trükiplaa-

di lühem külg on liikumissuunas. Liikumise käigus võivad sellised trükiplaadid pisut pöörduda ning

tulemusena ei pruugi koordinaatmärgid jääda enam trükiplaatide tehisnägemiskaamera otsingu-

aknasse. Sellisel juhul teeb trükiplaadi joondamisseade trükiplaatide taasjoondamise ning tagab

trükiplaadi täpse asendi selle seismajäämisel.

Kui töödeldakse trükiplaate, mille sälgud on liikumissuunas, siis võidakse seda teha mehhaani-

liste seiskamisseadmetega masinate (HS-50, S-25 HM, F5 HM) ja laservalgustõkete abil tükiplaa-

di asendit jälgivate masinate (X-seeria, HF-seeria, HS-60, S-27 HM) korral erinevates

Trükiplaadi mõõdud /

konveier

LU [mm] RU [mm]

460 mm / ÜK 20 3

508 mm / ÜK 44 3

216 mm / KK1 3 3

250 mm / KK1

450 mm / SM1

216 mm / KK2 24 3

250 mm / KK2

450 mm / SM2

58 3

6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria

6.9 Trükiplaadi joondamine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne

442

töötluskohtades. Trükiplaadi joondamisseade tagab, et trükiplaadid seiskuksid kõigil trükiplaadi

konveieritel samades kohtades. Trükiplaadi joondamisseade on saadaval nii ühe lindiga konveieri

kui ka kaksikkonveieri jaoks.

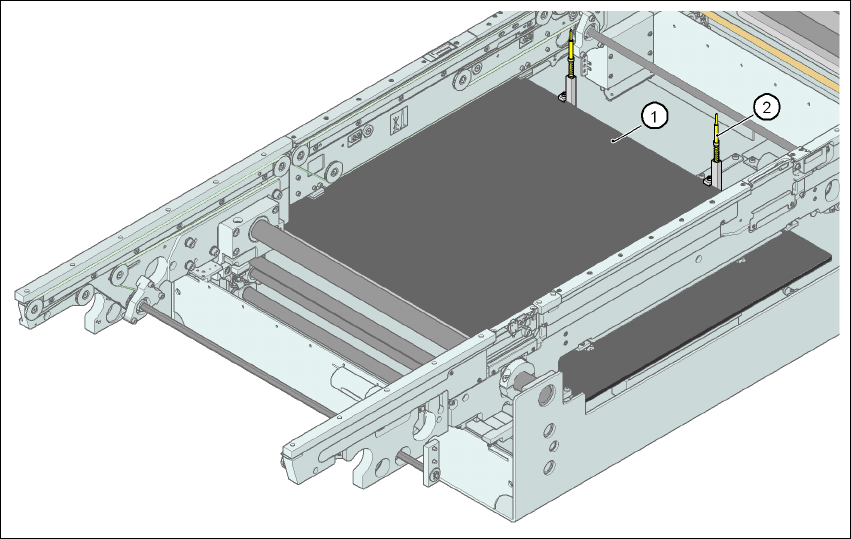

Joon. 6.9 - 1 Trükiplaadi joondamine

(1) Tõstelaud

(2) Trükiplaadi piirikud

Trükiplaadid transporditakse ladumistsooni kuni laservalgustõke annab trükiplaatide konveierile

seiskamissignaali. Tõstelaud koos trükiplaadiga peatub ning tõuseb üles, kus trükiplaat pole

enam kinnitatud ning seda saab konveieri lindi abil liigutada. Kaks trükiplaadi piirikut on trükiplaa-

diga samas tasandis ja trükiplaadi toed (magnettoed) on juba kokkupuutes trükiplaadiga. Kaks

konveieri linti nihutavad trükiplaadi vastu trükiplaadi piirikuid ning joondavad seda samal ajal. See-

järel tõstab tõstelaud trükiplaadi kõige ülemisse asendisse, fikseerib trükiplaadi ja vabastab piiri-

kutest, et vältida ladumisprotsessi häirimist. Pärast ladumisprotsessi lõppemist lastakse tõstelaud

ja trükiplaadi joondamisseade alla ning trükiplaat liigub edasi.

Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine

Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.10 Siemens'i liides

443

6.10 Siemens'i liides

Tootenumber 00116808-xx SIPLACE liides HF/X/D3

X-seeria ladumismasinate konveieri liides on konfigureeritud vastavalt SMEMA standardile. Või-

malik on kasutada ka liidest, mis töötab vastavalt Siemens'i standardile. See annab olulise eelise

juhul, kui X-seeria masin tuleb integreerida vanematesse SIPLACE liinidesse, sest siis pole vane-

maid masinaid vaja uuendada SMEMA standardile vastavateks.

Konfigureerige X-seeria konveieri liides vastavalt Siemens'i standardile ja ühendage masinad

vastava liidesekaabli abil.

Üksikasjalikumat teavet leiate Siemens'i konveieri täiustamise juhendist (tootenumber 00194343-

01-xx).

6.11 Komplekt jätkamise tuvastamiseks

Tootenumber 00119642-xx Jätkamise tuvastusseade, laua kontroller HF/X/D3

Tootenumber 00116937-xx Jätkamise tuvastusseade, jaama komplekt HF/X/D3

Tootenumber 00141xxx-xx Jätkamise andurid S-lintsöödurmoodulite jaoks

(vt tootenumbreid jaotisest 3.10.7

, lk 190)

Jätkamise tuvastusseadet kasutatakse komponentide partii muutumise tuvastamiseks. Kompo-

nentide lindid kinnitatakse jätkamispunktis metallriba abil. Komponentide lint liigub üle sööturi-

moodulisse paigutatud jätkamise anduri ning see signaliseerib lindi vahetumisest.

6.12 "Pikk plaat"

Tootenumber 00119672-xx Seiskamisseade, "pika plaadi" lisaseade, SIPLACE HF/X-seeria/D3

Tootenumber 00119629-xx Konveieri laiused 250/508 mm ("Lai plaat"), X-seeria/D3

X-seeria masinatega saab laduda järgmiste mõõtudega trükiplaate:

Üksikkonveier (standardne laius) 50 x 50 mm² kuni 450 x 460 mm²

Ühe lindiga konveier, "Lai plaat" 50 x 50 mm² kuni 450 x 508 mm²

Kaksikkonveier (standardne laius) 50 x 50 mm² kuni 450 x 216 mm²

Kaksikkonveier "Lai plaat" 50 x 50 mm² kuni 450 x 250 mm²

Kaksikkonveier üksikkonveieri režiimis 50 x 50 mm² kuni 450 x 416 mm²

Kaksikkonveier üksikkonveieri režiimis: "Lai plaat" 50 x 50 mm² kuni 450 x 450 mm²
