6.13 Magnettugi
Tootenumber 00119680-xx Magnettugi, HS/HF/X/D-seeria
Ladumise käigus on laiadel plaatidel tendents painduda ning teatavates olukordades pole võima-
lik enem komponente ettenähtud täpsusega laduda. Ladumistäpsust mõjutab ka trükiplaatide
suur kumerus. Probleemi saab kergesti lahendada magnettugede paigaldamisega tõstelauale.
6

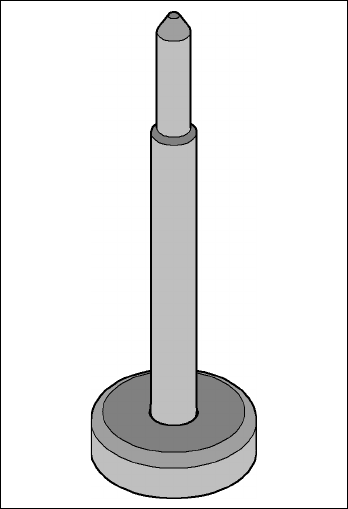

Joon. 6.13 - 1 Magnettugi
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.14 Sööturimooduli pööratav kate (S-sööturimoodul) Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
446
6.14 Sööturimooduli pööratav kate (S-sööturimoodul)
Tootenumber 00119610-xx Sööturimooduli pööratav kate, HF/X/D3, tsoonide 2 või 4 jaoks
Tootenumber 00119633-xx Sööturimooduli pööratav kate, HF/X/D3, tsoonide 1 või 3 jaoks
Sööturimooduli pööratav kate paigaldatakse komponentide sööturite piirkonna peale. Selle üles-
andeks on takistada tööpea kokkupuudet sööturimooduli ülemise kinnitusega, kui see pole kor-
rektselt fikseerunud. Sööturimooduli pööratav kate takistab ka sööturimoodulite sattumist
ladumispea liikumispiirkonda ebaõige funktsioneerimise korral.
6

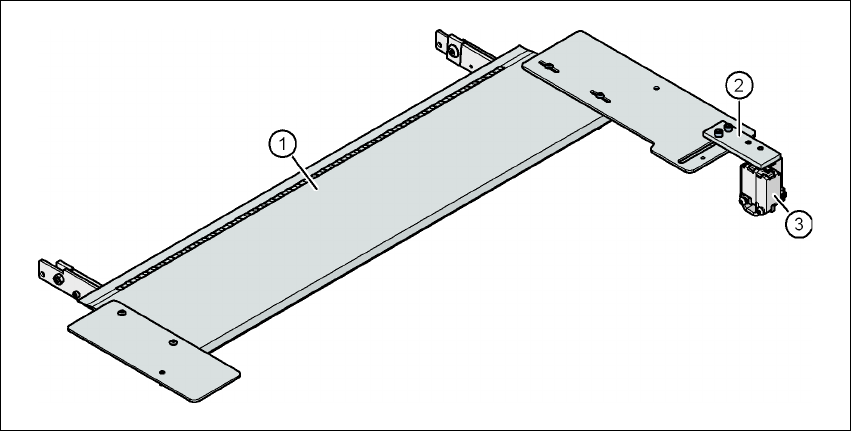

Joon. 6.14 - 1 Sööturimooduli pööratav kate tsoonide 1 või 3 jaoks
(1) Sööturimooduli pööratav kate
(2) Mehhaaniline lukk
(3) AVARIISEISKAMISAHELASSE kuuluv lüliti
Sööturimooduli pööratava katte lüliti kuulub AVARIISEISKAMISAHELASSE. Sööturimooduli pöö-
ratav kate tuleb lukustada mehhaaniliselt, mis põhjustab avatud AVARIISEISKAMISAHELA sul-
gumise.
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.15 Komponentide andur C&P12 tööpea jaoks
447
6.15 Komponentide andur C&P12 tööpea jaoks
Tootenumber 00118021-xx Komponentide andur C&P12 tööpea jaoks
6

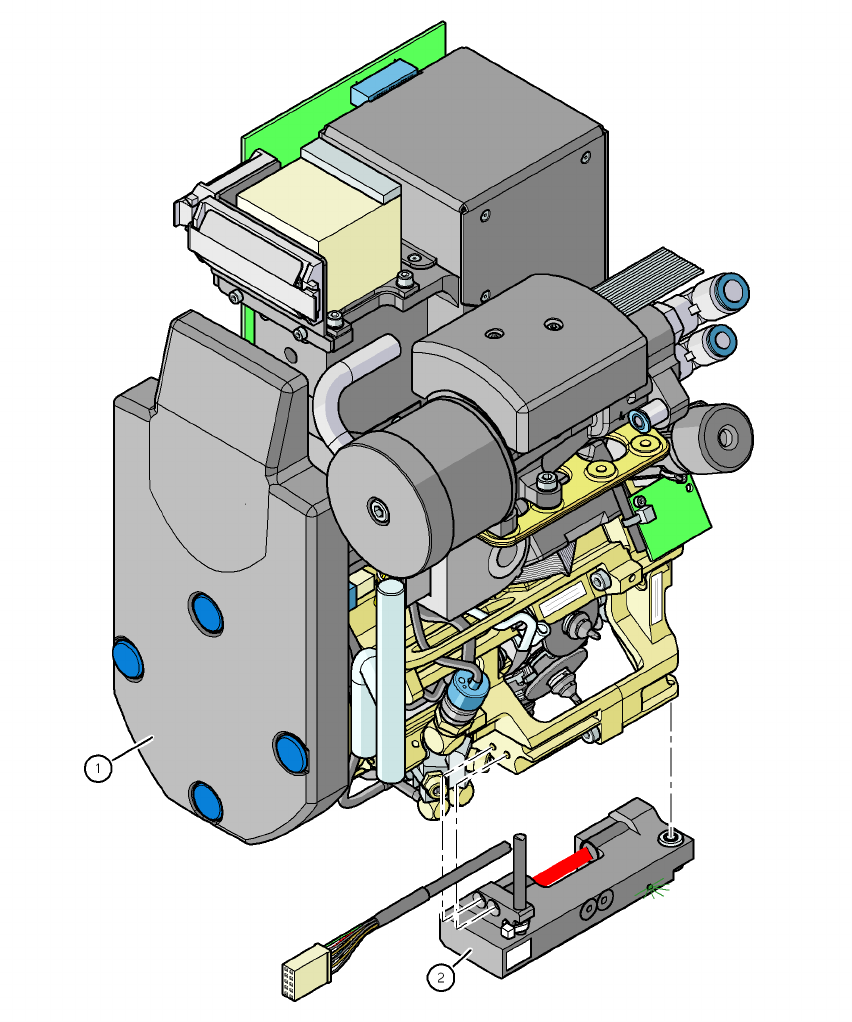

Joon. 6.15 - 1 12-segmendiline Collect&Place tööpea koos komponentide anduriga
(1) 12-segmendiline Collect&Place tööpea
(2) Komponentide andur
