6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria 6.18 Komplanaarsuslaser i moodul Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 456 LED-ide olek Ole kuindikat sioon Roheline Kon trollitav objekt on mõõtepii …
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.18 Komplanaarsuslaseri moodul
455
6.18.6 Kontrolleri LED-näidik
6
Joon. 6.18 - 4 Komplanaarsuslaseri moodul
(1) Laserandur
(2) Valgustajur
(3) Laserkiirgur
(4) Ploki klamber
(5) Kontroller
(6) LED-näidikud ja ühendused kontrolleriga
Komplanaarsusmooduli olekut näidatakse LEDide abil. LEDid asuvad kontrolleri allservas (pos.
6, joon 6.18 - 4
, lk 455).
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.18 Komplanaarsuslaseri moodul Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
456
LED-ide olek Olekuindikatsioon
Roheline Kontrollitav objekt on mõõtepiirkonnas
Kollane Mõõtepiirkonna keskosa
Punane
Väljaspool mõõtepiirkonda,
nõrk peegeldus
LED ei põle Laser on välja lülitatud
LED-i võimsus Olekuindikatsioon
LED põleb Toitepinge on olemas
LED-i keskmine keskmine1 keskmine2
kustunud kustunud
keskmistamine puu-
dub
Punane kustunud keskmistamine 1
kustunud Punane keskmistamine 2
Punane Punane keskmistamine 3
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.19 3D-komplanaarsuslaseri moodul
457
6.19 3D-komplanaarsuslaseri moodul
Tootenumber 00119919-xx 3D-komplanaarsusmoodul
6.19.1 Ohutustehnika
Ohutustehnika on samasugune, nagu see oli 2D-komplanaarsuslaseri mooduli korral (jaotis 6.18,
lk 451
).
6.19.2 Kirjeldus
3D-komplanaarsuslasermoodul ei tööta punktvalgusallikana. Selle korral kasutatakse valgus-
joont. Mõõteprotsess põhineb triangulatsioonile (joon. 6.18 - 2
, lk 452). See teeb võimalikuks luua
ja analüüsida komponentide (nt BGA, QFP vms korral) ühenduste kahedimensionaalse paigutuse
kõrgusprofiili. Analüüs annab tulemused komponentide väljaviikude või -kontaktide komplanaar-
suse (ladumistasandi) ja kollineaarsuse (ladumissihi) kohta. 3D-komplanaarsuslaseri mooduli
võib paigaldada ladumismasinatele SIPLACE X2 ja X3.
6

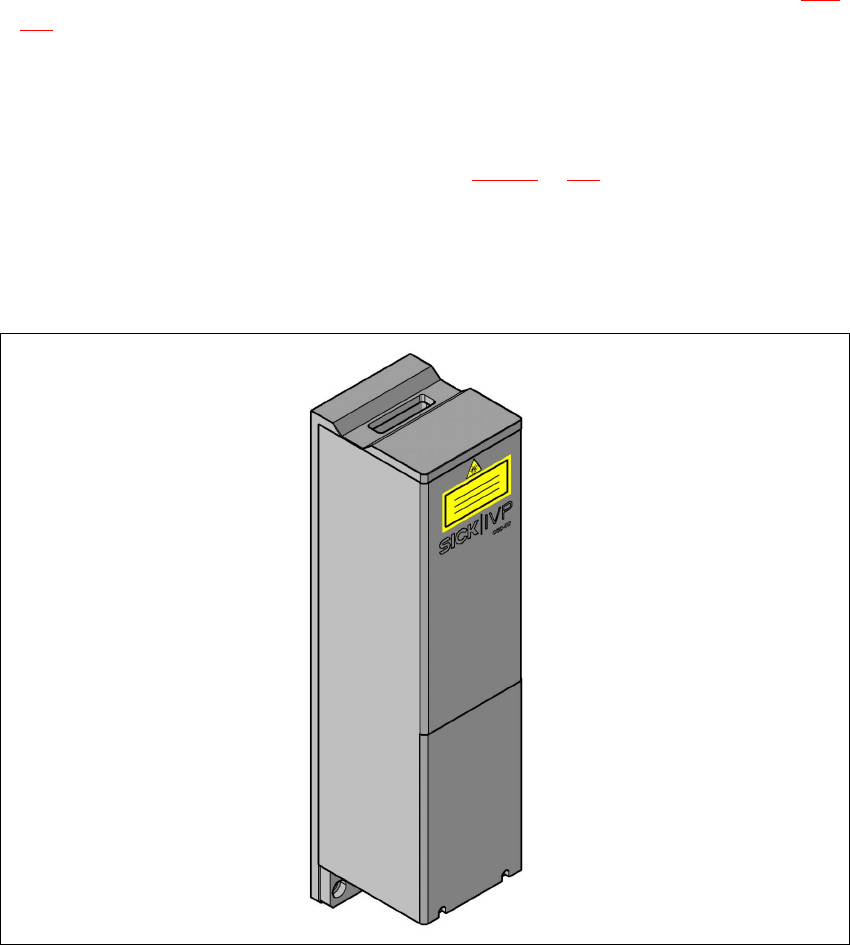

Joon. 6.19 - 1 3D-komplanaarsuslaseri moodul
