6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria 6.20 SIPLACE t ootlikkust suurendav tõs teseade Tarkvarav ersiooni SR.605.xx põhjal 07/2008 EE väljaanne 460 6.20 SIPLACE to otlikkust suur endav tõste seade T o otenumb…

Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine

Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.19 3D-komplanaarsuslaseri moodul

459

– Igale masinale võib paigaldada ainult ühe komplanaarsuslaseri mooduli. 3D-komplanaarsus-

laseri moodulit ei saa seetõttu kasutada koos eelmise mooduliga (vt jaotis 6.18

, lk 451).

– 3D-komplanaarsuslaseri mooduli saab seetõttu paigaldada ainult tsooni 3.

– 3D-komplanaarsuslaseri moodulit ei saab kasutada ainult koosTwinHead'iga.

– 3D-komplanaarsuslaseri moodulit ei saab paigaldada ladumistsooni, kui sinna on paigalda-

tud Collect&Place tööpea.

6.19.6 Analüüsiarvuti

Analüüsiarvutina kasutatakse arvutiplokki. See asub koos juhtarvuti ja masina kontrolleriga ma-

sina sisendipoolel.

Joon. 6.19 - 2 3D-komplanaarsuslaseri mooduli arvutiplokk

(1) Juhtarvuti

(2) Masina kontroller

(3) 3D-komplanaarsuslaseri mooduli analüüsiarvuti

6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria

6.20 SIPLACE tootlikkust suurendav tõsteseade Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne

460

6.20 SIPLACE tootlikkust suurendav tõsteseade

Tootenumber 00119314-xx Tootlikkust suurendav tõsteseade,

põrandaalune sektsioon kaksikkonveierile

Tootenumber 00116325-xx Tootlikkust suurendav tõsteseade,

HV süstik koos kaksikkonveieriga, avariirihm

Tootenumber 00116310-xx Tootlikkust suurendav tõsteseade,

HV süstik koos ühe lindiga konveieriga, avariirihm

Tootenumber 00119316-xx Tootlikkust suurendav tõsteseade,

põrandaalune sektsioon ühe lindiga konveierile

Tootenumber 00116326-xx Tootlikkust suurendav tõsteseade,

V süstik koos ühe lindiga konveieriga, avariirihm

Tootenumber 00116316-xx Tootlikkust suurendava tõsteseadme tarvikute komplekt 1 (1 tk liini

kohta, kui kasutatakse avatud konveieririhma ilma SIPLACE tootlik-

kust suurendava tõsteseadme kaitsekatteta üles- või allavoolu)

Tootenumber 00116317-xx Tootlikkust suurendava tõsteseadme tarvikute komplekt 2 (1 tk liini

kohta, kui kasutatakse avatud konveieririhma koos SIPLACE tootlik-

kust suurendava tõsteseadme kaitsekattega üles- või allavoolu)

Tootenumber 00119635-xx Tootlikkust suurendava tõsteseadme tarvikute komplekt HF või X-

seeria jaoks (ladumismasina lülitamine SIPLACE tootlikkust suuren-

dava tõsteseadme kaitseahelasse)

6.20.1 Paralleelse ladumise kontseptsioon

Üldreeglina paigaldatakse ladumismasinad tootmisliini jadamisi. Ladumisprogrammi protseduure

täidetakse üksteise järel, transportides trükiplaati järgemööda ühelt masinalt teisele. See tähen-

dab trükiplaadi ladumise jaotamist mitme masina vahel.

Masinate paralleelsel ühendamisel liidetakse üksikute masinate poolt paigaldatavad komponen-

did. Ühesuguse ladumisprogrammi järgi töötab mitu masinat. Kõik komponendid laotakse ühe

masinaga (masinate järjestikusel ühendamisel tuleks need laduda mitmel masinal). Kui ühel ma-

sinal lõppevad komponendid, liiguvad trükiplaadid teise sama programmiga masinasse. Selliseid

ühtesid ja samu komponente laduvaid masinaid nimetatakse grupiks või "klastriks".

6.20.2 Paralleelse ladumise korraldamine

Paralleelselt töötavate masinatega liinid võtavad märksa rohkem ruumi, sest paralleelsete masi-

nate kontseptsioon teostatakse põrandaaluste konveierite abil ning trükiplaatide horisontaalse ja

vertikaalse tõstmise abil (HV-süstik). Masinad võivad asuda küll järjestikku, kuid tõsteseadmete ja

põrandaaluste konveierite abil võivad nad töötada paralleelselt. Sellisel juhul jäävad SIPLACE lii-

nid peaaegu sama kompaktseks nagu varem.

Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine

Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.20 SIPLACE tootlikkust suurendav tõsteseade

461

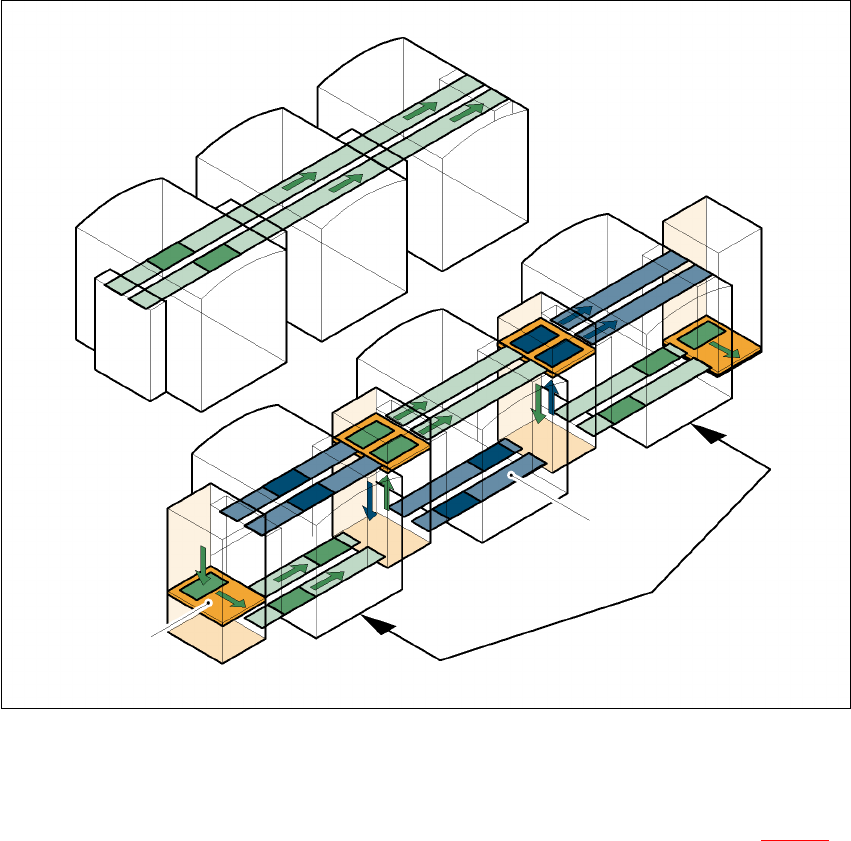

Joon. 6.20 - 1 Järjestikuste ja paralleelsete liinide võrdlus

6.20.2.1 Põrandaalune konveier

Tühju või laotud trükiplaate transporditakse kahe konveierilindi abil masinate all (joon. 6.20 - 1).

Maksimaalne komponendi kõrgus on 17 mm.

6.20.2.2 Horisontaalne/vertikaalne tõsteseade (horisontaalne/vertikaalne süstik)

Liini alguses, masinate vahel ja liini lõpus kasutatakse HV-süstikut. Selle abil toimub trükiplaatide

transportimine põrandaaluse konveieri taseme ja ladumistaseme vahel ning põrandakonveieri

kahe lindi vahel.

Järjestikune liin

Paralleelne liin

Põrandaalune

konveier

Grupp (klaster)

Horisontaalne/

vertikaalne tõstmine
