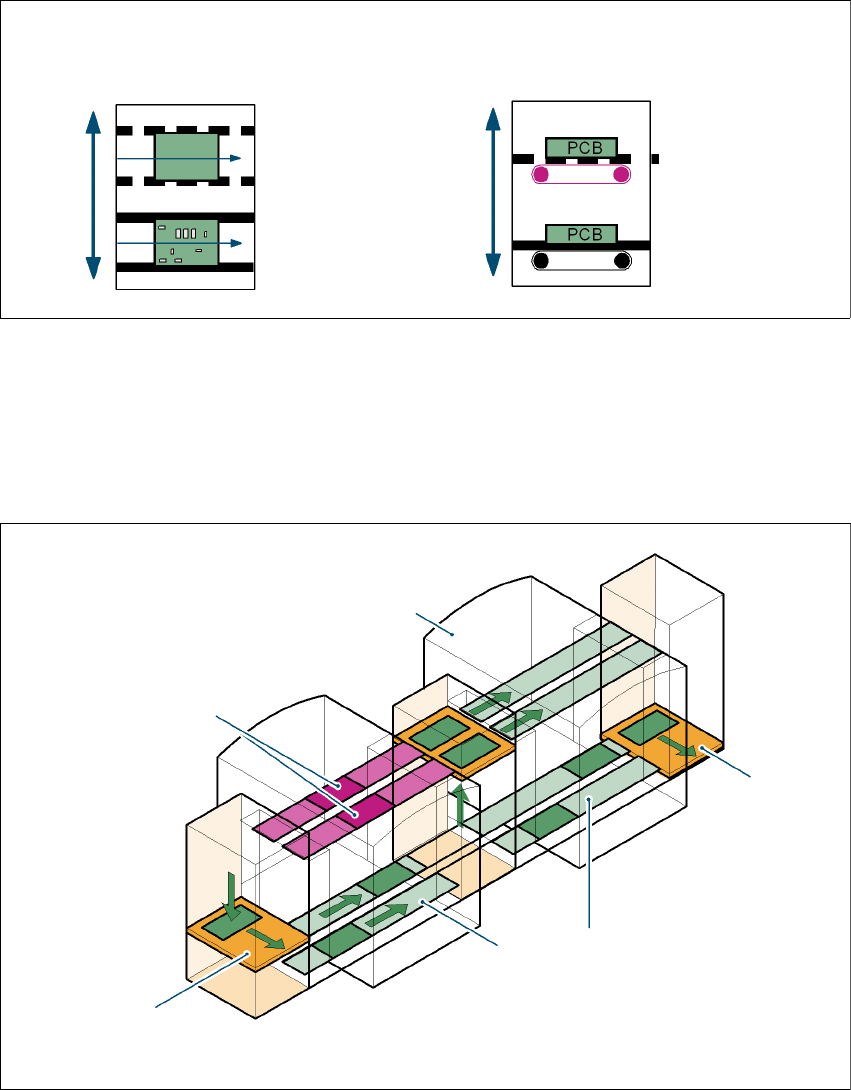

Joon. 6.20 - 2 Horisontaalne / vertikaalne süstik (HV-süstik), konveieri radade vahetamine ja tõstmisfunktsioon
6.20.3 Tootlikkust suurendava tõsteseadme eelised
Tootlikkust suurendav tõsteseade tõstab kogu tootmisliini tootlikkust, sest ta suurendab liini kuu-
luvate masinate ladumiskiirust.
6
Joon. 6.20 - 3 Tootlikkust suurendav tõsteseade ж tööseisakute vältimine
6
Liinide paralleelsel ühendamisel võivad üksikud masinad lakata töötamast ilma et kogu liin seis-
kuks. Sellisel juhul on võimalik üksikute masinate seiskamine nii, et liin tervikuna jätkab töötamist.
Horisontaalne kon-
veier
HV-süstik
tõstmisfunktsioon
Vertikaalne konveier
Ladumata
Laotud
Standardse
konveieri kõrgus
Põrandaaluse
konveieri nivoo
HV-süstik
konveieri raja muutmine
Konveieri tsoon, töötlus
Ladumismasin
Horisontaalne
ja vertikaalne tõst-
mine
Põrandaalune kon-
veier
Raja vaheta-
mine
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.20 SIPLACE tootlikkust suurendav tõsteseade
463
Selline muudatus suurendab jaama kohta laotavate komponentide arvu ja vähendab konveieri
tühjalt töötamise aegu. Tulemusena saadakse liini üldine kõrgem ladumiskiirus.
See võib olla vajalik järgmistel juhtudel:
– tööprotsessiga seotud uuringute või testimiste korral;
– trükiplaatide koordinaatmärkide, korpuste kujude või ladumise kontrollitsüklite program-
meerimisel;
– hoolduse või remondi läbiviimisel;
– tõrgete korral (nt pole linte jätkatud õigel ajal, komponentide puudumine).
Teiseks eeliseks on liini ümberkonfigureerimine soovitud viisil tarkvara abil, vajamata masinate vii-
mist algolukorda.
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.21 SIPLACE X-seeria Productivity Lane (XPL) Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
464
6.21 SIPLACE X-seeria Productivity Lane (XPL)
Tootenumber 00119970-xx SIPLACE X-seeria Productivity Lane
6.21.1 Ohutustehnika
HOIATUS!
KÄTE MULJUMISOHT
Trükiplaatide konveier SIPLACE X-seeria Productivity Lane'il (vt pos. 2, joon. 6.22 - 1
, lk 466) jät-
kab töötamist isegi siis, kui SIPLACE masina kaitsekatted on avatud.
→ Seetõttu ei tohi kunagi asetada käsi jne SIPLACE Productivity Lane'i konveieri rajale, kui see
töötab.
→ Hooldus- või teenindustööde läbiviimisel jälgige, et te ei vigastaks konveieri rajal olevaid trü-
kiplaate.
6.21.2 Kirjeldus
6

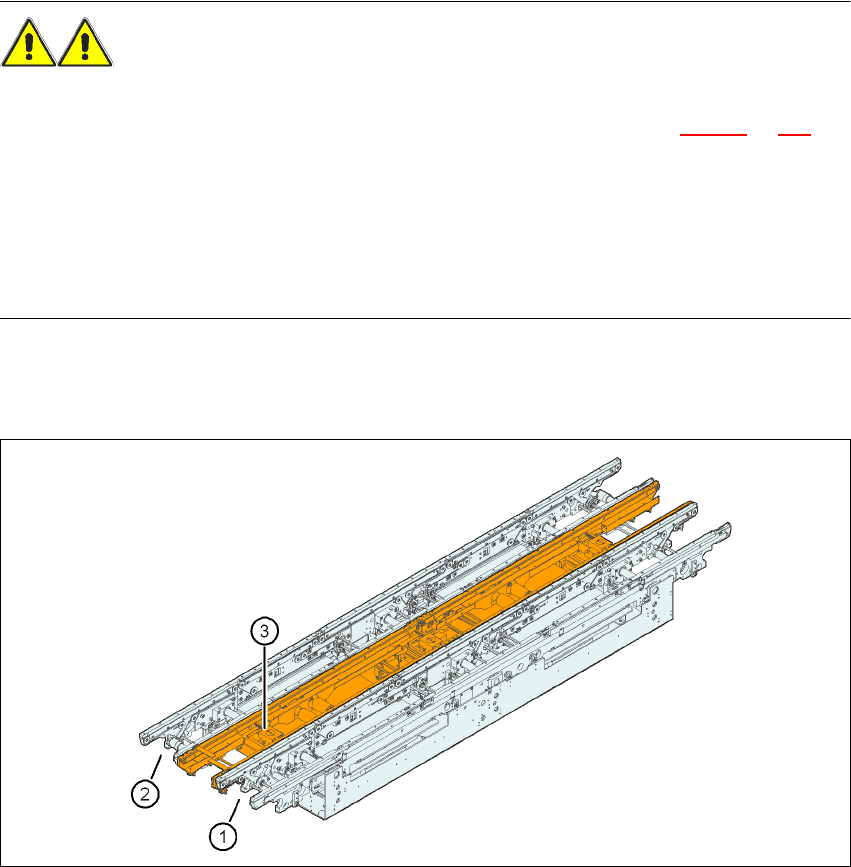

Joon. 6.21 - 1 SIPLACE X-seeria Productivity Lane (XPL)
(1) Paindliku kaksikkonveieri konveieri rada 1
(2) Paindliku kaksikkonveieri konveieri rada 2
(3) SIPLACE X-seeria Productivity Lane (XPL)
