6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.21 SIPLACE X-seeria Productivity Lane (XPL) Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
464
6.21 SIPLACE X-seeria Productivity Lane (XPL)
Tootenumber 00119970-xx SIPLACE X-seeria Productivity Lane
6.21.1 Ohutustehnika
HOIATUS!
KÄTE MULJUMISOHT
Trükiplaatide konveier SIPLACE X-seeria Productivity Lane'il (vt pos. 2, joon. 6.22 - 1
, lk 466) jät-
kab töötamist isegi siis, kui SIPLACE masina kaitsekatted on avatud.
→ Seetõttu ei tohi kunagi asetada käsi jne SIPLACE Productivity Lane'i konveieri rajale, kui see
töötab.
→ Hooldus- või teenindustööde läbiviimisel jälgige, et te ei vigastaks konveieri rajal olevaid trü-
kiplaate.
6.21.2 Kirjeldus
6
Joon. 6.21 - 1 SIPLACE X-seeria Productivity Lane (XPL)
(1) Paindliku kaksikkonveieri konveieri rada 1
(2) Paindliku kaksikkonveieri konveieri rada 2
(3) SIPLACE X-seeria Productivity Lane (XPL)
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.21 SIPLACE X-seeria Productivity Lane (XPL)
465
a
Lisaseade "SIPLACE X-seeria Productivity Lane", mis paigutatakse trükiplaatide konveieri kes-
kele, võimaldab trükiplaate ladumismasinast mööda juhtida. Nagu tootlikkust suurendava tõste-
seadme korral, töötab ladumismasin paralleelselt. Kolmandat konveierirada võib võib jälgida ülalt
ning see töötab isegi siis, kui kaitsekate on avatud. See võimaldab teekonda, mida mööda trüki-
plaat läbib masina, jälgida kontrollimise eesmärgil. SIPLACE X-seeria Productivity Shuttle'd (vt
jaotis 6.22
, lk 466) masina sisendis/väljundis või liinil jagavad töödeldavad trükiplaadid trükiplaa-
tide konveieri nõutavale rajale või kolmandale konveieri rajale.
6.21.3 Trükiplaatide laiused
6
6

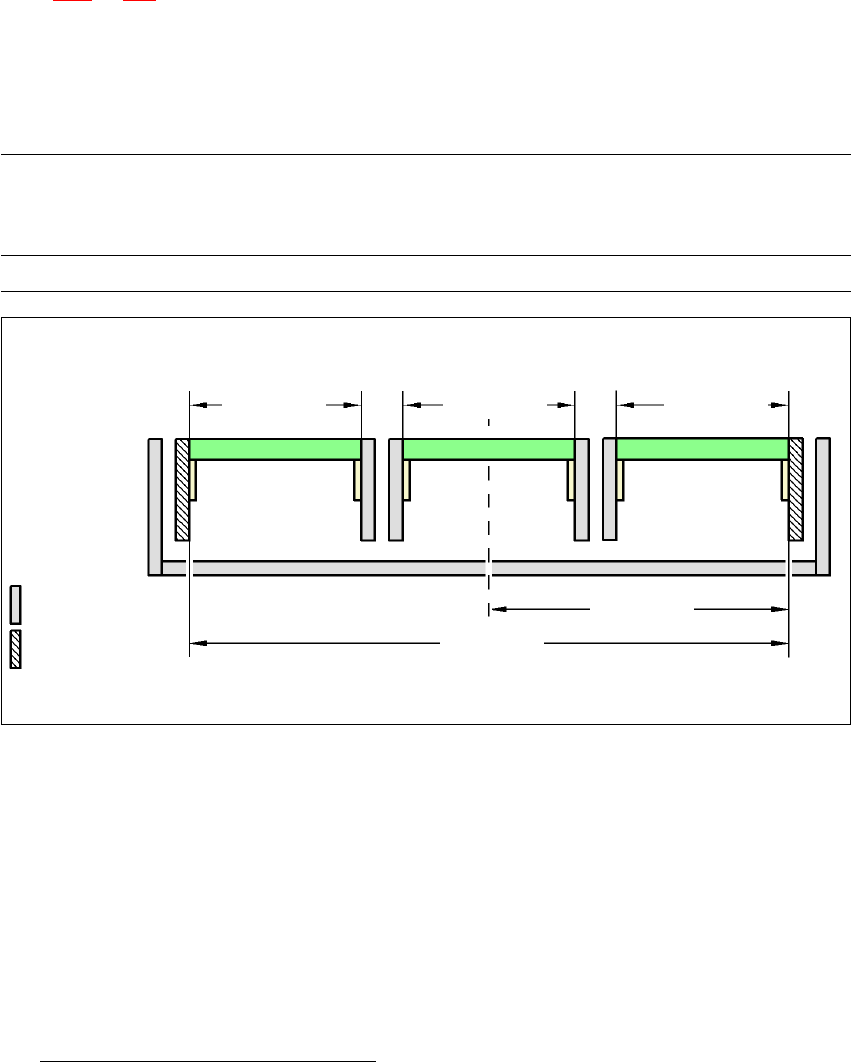

Joon. 6.21 - 2 Maksimaalsed trükiplaatide laiused - statsionaarsed konveieri servad 535 mm, SIPLACE XP
a) Vt kasutusjuhendit "SIPLACE X-seeria Productivity Lane"
Konveieri režiim Trükiplaadi
laius,
rada 1
Trükiplaadi laius,
SIPLACE XPL
Trükiplaadi laius,
rada 2
XPL max. 154 mm max. 154 mm max. 154 mm
6
max. 154 mm
6
max. 154 mm
6
267,5 mm
6
535 mm
6
Liikuva
konveieri serv
6
Statsionaarse
konveieri serv
6
max. 154 mm
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.22 SIPLACE X-seeria Productivity Shuttle (XPS) Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
466
6.22 SIPLACE X-seeria Productivity Shuttle (XPS)
Tootenumber 00119972-xx SIPLACE X-seeria Productivity Shuttle
6.22.1 Ohutustehnika
6

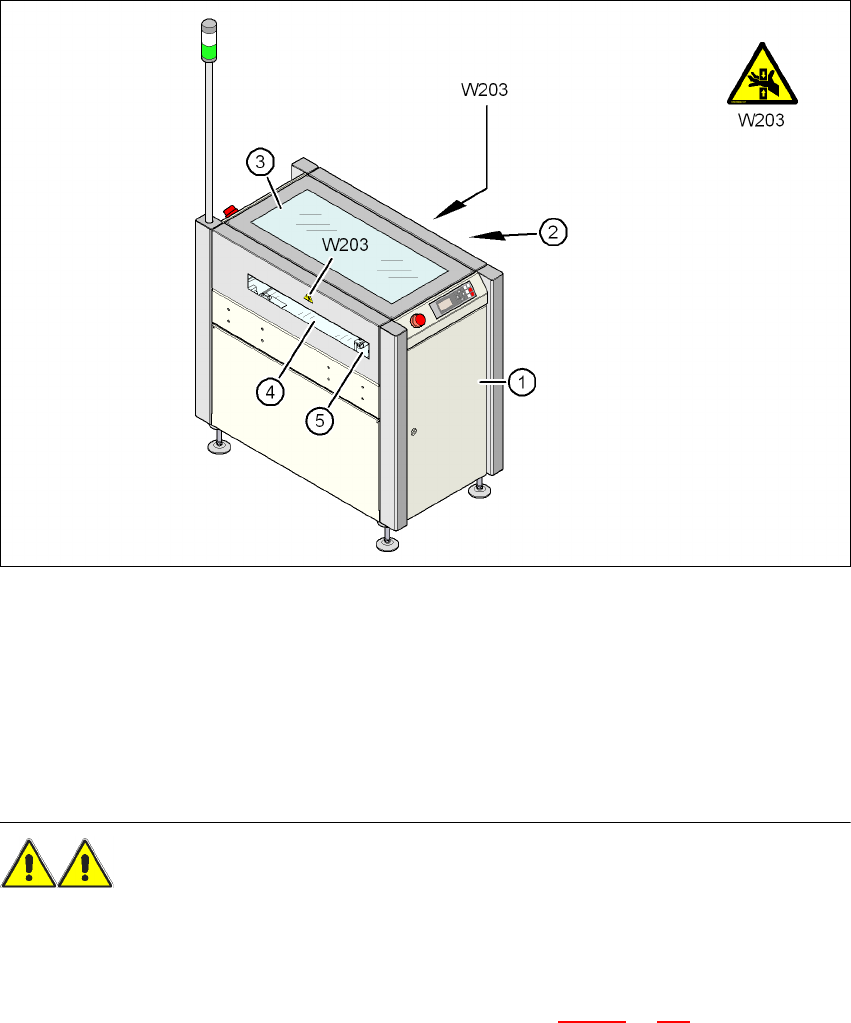

Joon. 6.22 - 1 Muljumisoht SIPLACE X-seeria Productivity Shuttle sisend- ja väljundpoolel
(1) X-series Productivity Shuttle ( X-seeria Productivity Shuttle)
(2) Väljundpool
(3) Kate
(4) Sisendpool
(5) Konveieririhma osa
HOIATUS!
KÄTE MULJUMISOHT
– Klient vastutab ohutustehnika abinõude rakendamise eest XPS-i sisend- ja väljundpoolel
ning XPS-i pööratava katte juures.
– Avad konveieri sisend- ja väljundpoolel (pos. 2 või 4, joon. 6.22 - 1
, lk 466) on piisavalt suu-
red, et võimaldada kogu süstiku rihma laiuse kasutamist. Kasutamise ajal on oht, et operaa-
