6.22 SIPLACE X-seeria Productivity Shuttle (XPS)
Tootenumber 00119972-xx SIPLACE X-seeria Productivity Shuttle
6.22.1 Ohutustehnika
6
Joon. 6.22 - 1 Muljumisoht SIPLACE X-seeria Productivity Shuttle sisend- ja väljundpoolel
(1) X-series Productivity Shuttle ( X-seeria Productivity Shuttle)
(2) Väljundpool
(3) Kate
(4) Sisendpool
(5) Konveieririhma osa
HOIATUS!
KÄTE MULJUMISOHT
– Klient vastutab ohutustehnika abinõude rakendamise eest XPS-i sisend- ja väljundpoolel
ning XPS-i pööratava katte juures.
– Avad konveieri sisend- ja väljundpoolel (pos. 2 või 4, joon. 6.22 - 1
, lk 466) on piisavalt suu-
red, et võimaldada kogu süstiku rihma laiuse kasutamist. Kasutamise ajal on oht, et operaa-
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.22 SIPLACE X-seeria Productivity Shuttle (XPS)
467
torite sõrmed võidakse kaasa haarata, kui nad asetavad sõrmed sisend- ja väljundpoole
avadesse.
– Asys võib seetõttu tarnida täiendava katte, mis on ette nähtud konveieri rihma jaoks.
– Kui süstik ühendatakse SIPLACE masinaga või paigaldatakse kahe SIPLACE masina va-
hele, siis tekitab konveieri rihmade töötamine operaatori suhtes muljumisohu. Kui pöördkate
on SIPLACE masinate sisend- või väljundpoolel avatud, siis võib operaator ulatuda süstikuni.
→ Kinnitage süstiku katte külge komplekti kuuluv Eslon'i klamber (vt pos. 3, joon. 6.22 - 1
, lk
466).
6.22.2 Kirjeldus
SIPLACE X-seeria Productivity Shuttle
a
nihutab trükiplaate ühelt kuni kolmelt sisendkonveieri ra-
jalt kuni kolmele väljundkonveieri rajale. Konveieri rajal sissetulev trükiplaat teisaldatakse väljund-
konveieri sektsioonile. Süstikul olevat trükiplaatide jaotamise funktsiooni saab seadistada
vastavalt vajadusele ning see varustab SIPLACE ladumismasinat erinevate trükiplaatidega.
a) Vt kasutusjuhendit "SIPLACE X-seeria Productivity Shuttle"l
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.23 Tehisnägemissüsteemi õpetusjaam Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
468
6.23 Tehisnägemissüsteemi õpetusjaam
Tootenumber 00119788-xx Tehisnägemissüsteemi õpetusjaam
6

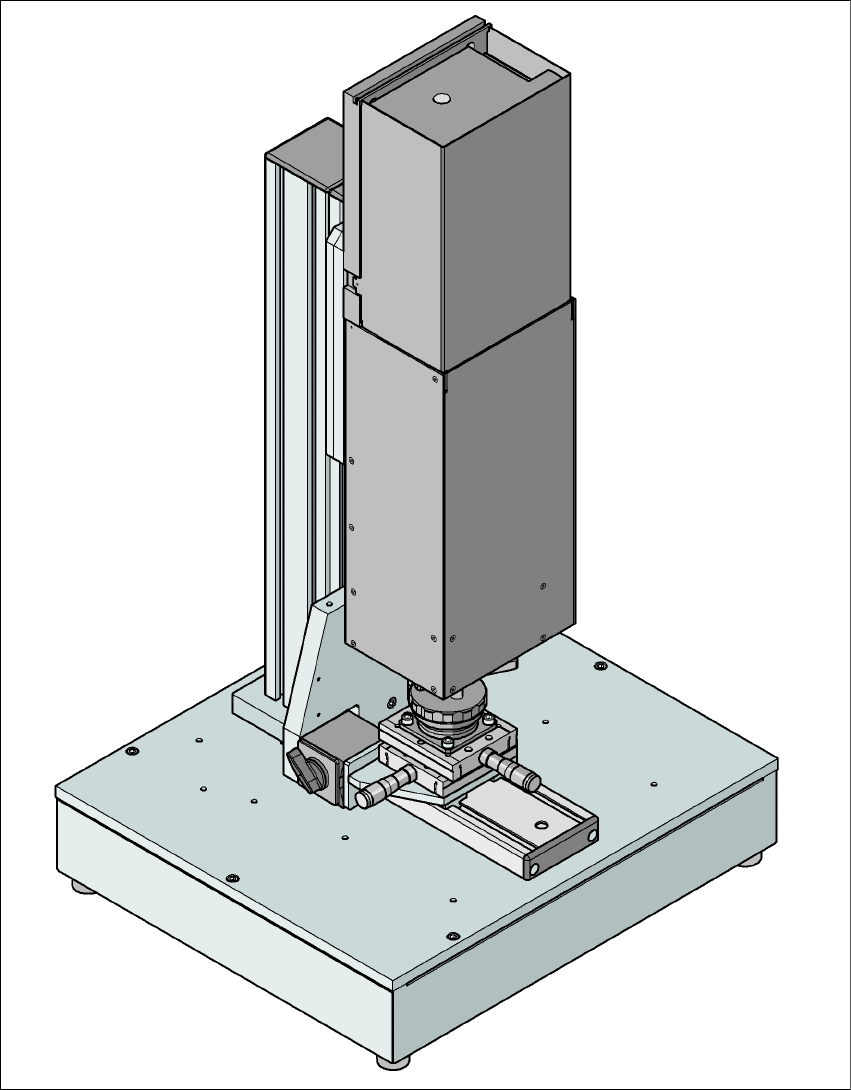

Joon. 6.23 - 1 Tehisnägemissüsteemi õpetusjaam koos komponentide kaameraga tüüp 33
