Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.2 Hoiatavad sildid
61
2.2.8 "Tööpea kokkupõrge" - informeeriv plaat TwinHead'i IC-kaameral
"Tööpea kokkupõrge" - informeeriv plaat: joon. 2.2 - 17, tootenumber 03015392-02
(plaatide arv masinal: maksimaalselt 4)
2

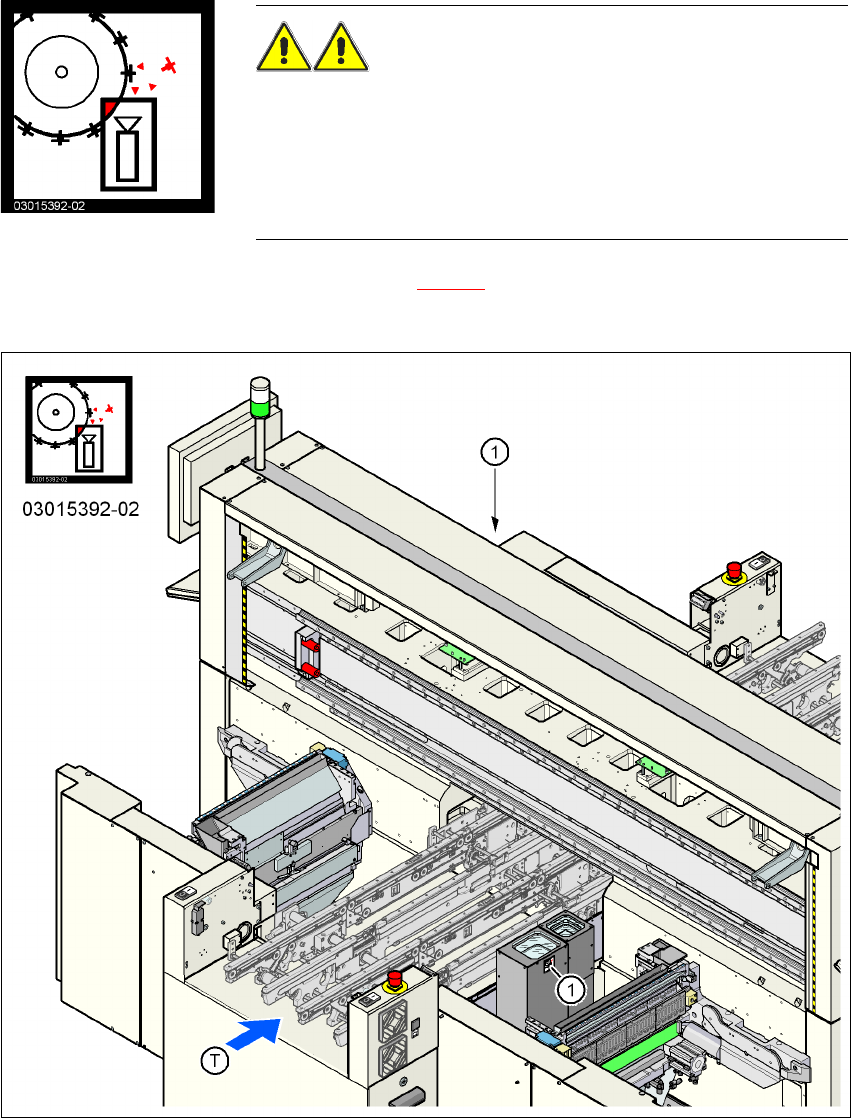

Joon. 2.2 - 17 "Tööpea kokkupõrge" - informeeriv plaat TwinHead'i IC-kaameral
(1) "Tööpea kokkupõrge" - informeeriv plaat TwinHead'i IC-kaameral
HOIATUS! VÕIMALUS TÖÖPEA KOKKUPÕRKEKS2
Kui TwinHead'i ladumispea vahetatakse Collect&Place ladumispea
vastu, siis tuleb TwinHead'i komponentide kaamerad (statsionaar-
sed, P&P, tüüp 33, 55 x 45 ja tüüp 25, 16 x 16) eemaldada - vasta-
sel juhul põrkab Collect&Place ladumispea vastu kaamerate
korpusi.
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.3 Laseri klassifikatsioon Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
62
2.3 Laseri klassifikatsioon
2.3.1 Laserklass 1
2.3.1.1 Masina klassifikatsioon tervikuna
2
MÄRKUS 2
Laserklassidele 1 ja 1M vastavaid mooduleid pole identifitseeritud.
2.3.1.2 Kaamerasüsteemide klassifikatsioon
2
2.3.2 Laserklass 1M
Ärge vaadake vahetult optiliste seadmetega!
2
2
Kõigi paigaldatud kaamerasüsteemidega ning tööks valmis
komplektne masin vastab laserklassile 1.
Laserklassid on määratud vastavalt standardile DIN EN 60825-
1:2001.
2
Laserklass 1 on omistatud järgmistele kaamerasüsteemidele:
– Komponentide kaamerad SIPLACE TwinHead'i jaoks
Statsionaarne P&P komponentide kaamera, tüüp 33, 55 x 45, digitaalne
Statsionaarne P&P komponentide kaamera, tüüp 25, 16 x 16, digitaalne
2
Laserklass 1M on omistatud järgmistele kaamerasüsteemidele:
– C&P CO kaamera, tüüp 23, 6 x 6 20-segmendilisel Collect&Place tööpeal
– C&P CO kaamera, tüüp 28, 18 x 18 12-segmendilisel Collect&Place
tööpeal
– C&P CO kaamera, tüüp 29, 27 x 27 12-segmendilisel Collect&Place
tööpeal
– C&P CO kaamera, tüüp 29, 27 x 27 6-segmendilisel Collect&Place tööpeal
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.4 Ohutustehnika masina transportimisel
63
2.3.3 Laserklass 2
Laserklass 2 on omistatud järgmistele moodulitele:
– Laservalgustõke, ladumistsoon 1 trükiplaatide konveieril
– Laservalgustõke, ladumistsoon 2 trükiplaatide konveieril
– Trükiplaatide ribakoodi skanner
– Komponentide andur 20-segmendilisel Collect&Place tööpeal
– Komplanaarsuslaseri moodul
– 3D-komplanaarsuslaseri moodul
(Komplanaarsuslaseri mooduli paigaldamisel klassifitseeritakse kogu masin laserklassile 2 vasta-
vaks.)
2
2.4 Ohutustehnika masina transportimisel
2
Kasutage masina tõstmiseks järgmiste tehniliste andmetega harktõstukit:
Hargi pikkus: min. 1800 mm
Tõstejõud: min. 6000 kg
Hargiharude vaheline kaugus: min. 350 mm 2
HOIATUS!
ÜMBERMINEKUOHT 2
Kui harktõstuk ei vasta nõutavatele tehnilistele tingimustele, siis võib see masina teisaldamisel
ümber minna.
Masina transportimist on kirjeldatud 4. peatüki jaotises 4.1, lk 237.
2
Laserkiirgus
Ärge vaadake laserkiirde!
