2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.5 Ohutustehnika masina kasutamisel Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
68
2.5.5 TwinHead'i komponentide kaameratega seotud ohutustehnika ladumispea
vahetamisel
HOIATUS! 2
Kui TwinHead'i ladumispea vahetatakse Collect&Place ladumispea vastu, siis tuleb TwinHead'i
komponentide kaamerad (statsionaarsed, P&P, tüüp 33, 55 x 45 ja tüüp 25, 16 x 16) eemaldada
- vastasel juhul põrkab Collect&Place ladumispea vastu kaamerate korpusi.
2

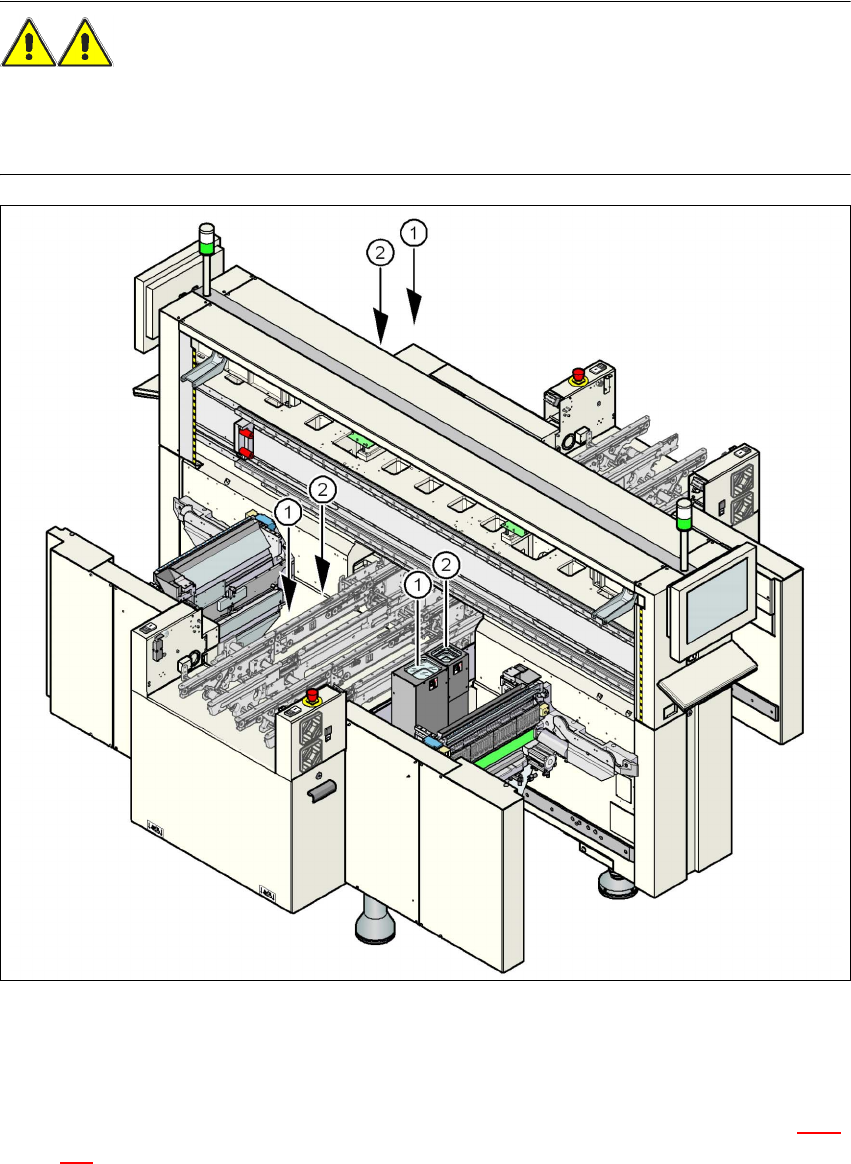

Joon. 2.5 - 4 TwinHead'i tehisnägemismoodulitega seotud ohutustehnika ladumispea vahetamisel
(1) Komponentide kaamera paigaldusasend (statsionaarne, P&P, tüüp 33, 55 x 45) masinal X3
(2) Komponentide kaamera paigaldusasend (statsionaarne, P&P, tüüp 25, 16 x 16) masinal X3
Paigaldusasendid kõigi SIPLACE X-seeria ladumismasinate jaoks on näidatud jaotises 3.8.2
,
lk 154
. 2
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.5 Ohutustehnika masina kasutamisel
69
2.5.6 Ohutustehnika komponentide käru paigaldamisel ja eemaldamisel
HOIATUS!
Õnnetuste vältimiseks (muljumisoht) võib komponentide käru paigaldada ja eemaldada ainult
üks isik.
2

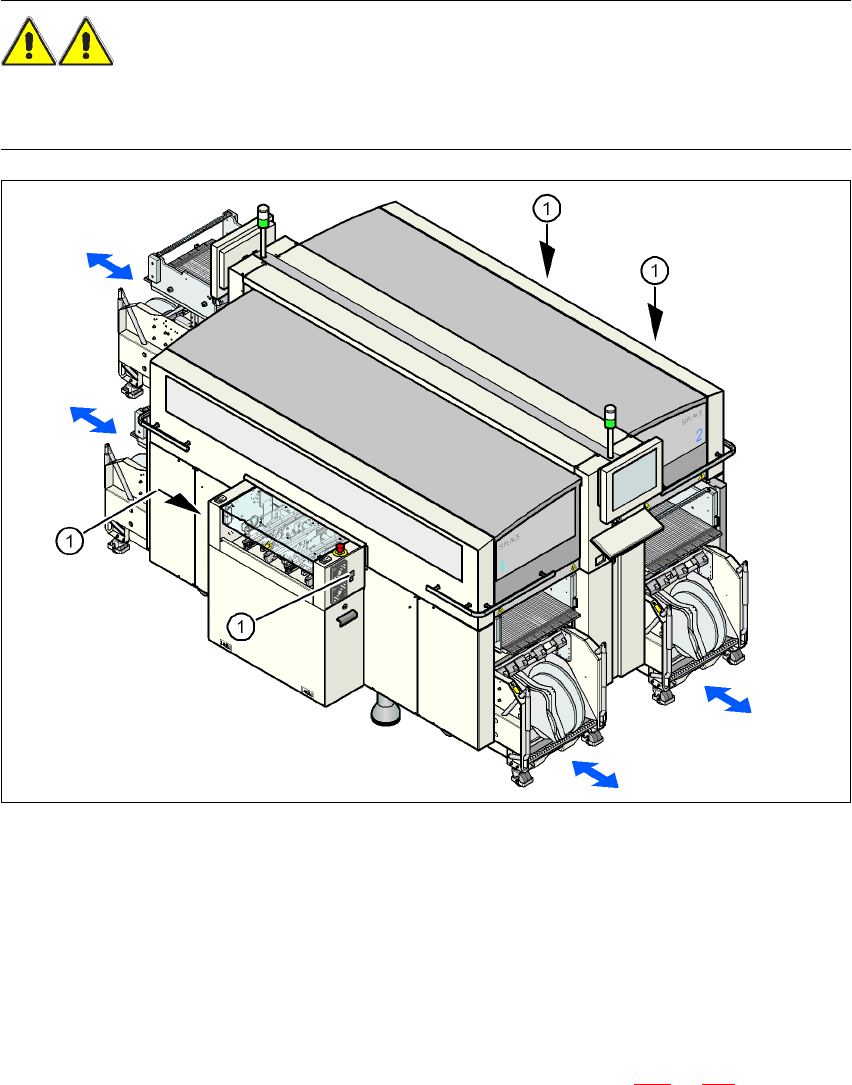

Joon. 2.5 - 5 Nupud masina sisend- ja väljundpoolel komponentide käru dokkimiseks või eemaldamiseks
2
(1) Nupud masina sisend- ja väljundpoolel komponentide käru dokkimiseks või eemaldamiseks.
2
Komponentide käru vahetamise ohutuskontseptsioon nõuab, et operaator peab komponentide
käru paigaldamisel või eemaldamisel vajutama masina sisendi või väljundi poolel asuvat nuppu
(pos. 1). See tähendab, et operaator peab seisma kogu aeg masina küljel. Lisaks sellele saab
komponentide käru ainult siis paigaldada, kui kaitsekatted on suletud.
Komponentide käru paigaldamist ja eemaldamist on kirjeldatud jaotises 5.11
, lk 358. Järgige täp-
selt selles jaotises toodud juhiseid.
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.5 Ohutustehnika masina kasutamisel Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
70
2.5.7 Masinate ESD-ohutust puudutav märkus
Kasutada võib ainult elektrit juhtivast materjalist valmistatud imiotsakuid. See on ainuke viis täita
masinale esitatavaid ESD-nõudeid.
2.5.8 Ohutustehnika lindijääkide karbi tühjendamisel
Lindijääkide karbi tühjendamiseks tuleb see komponentide kärust välja tõmmata. Seda tehes on
võimalus vigastada pöidlaid. Selle vältimiseks järgige jaotises 5.4.2
, lk 331 toodud juhiseid.
2.5.9 Ohutustehnika jääkide karbi õigeks kasutamiseks
Järgige alltoodud juhiseid, et vältida ohtu ladumispea ja komponendi või ladumispea ja jääkide
karbi otsaku kokkupõrkeks.
→ Veenduge, et jääkide karp asuks ettenähtud viisil kinnituses.
→ Kontrollige, et jääkide karp ei ulatuks üle kinnituse.
MÄRKUS 2
Igale jääkide karbile saab lisaseadmena paigaldada anduri (vt jaotis 6.5
, lk 431), mis signalisee-
rib jääkide karbi õigest paigutusest.
