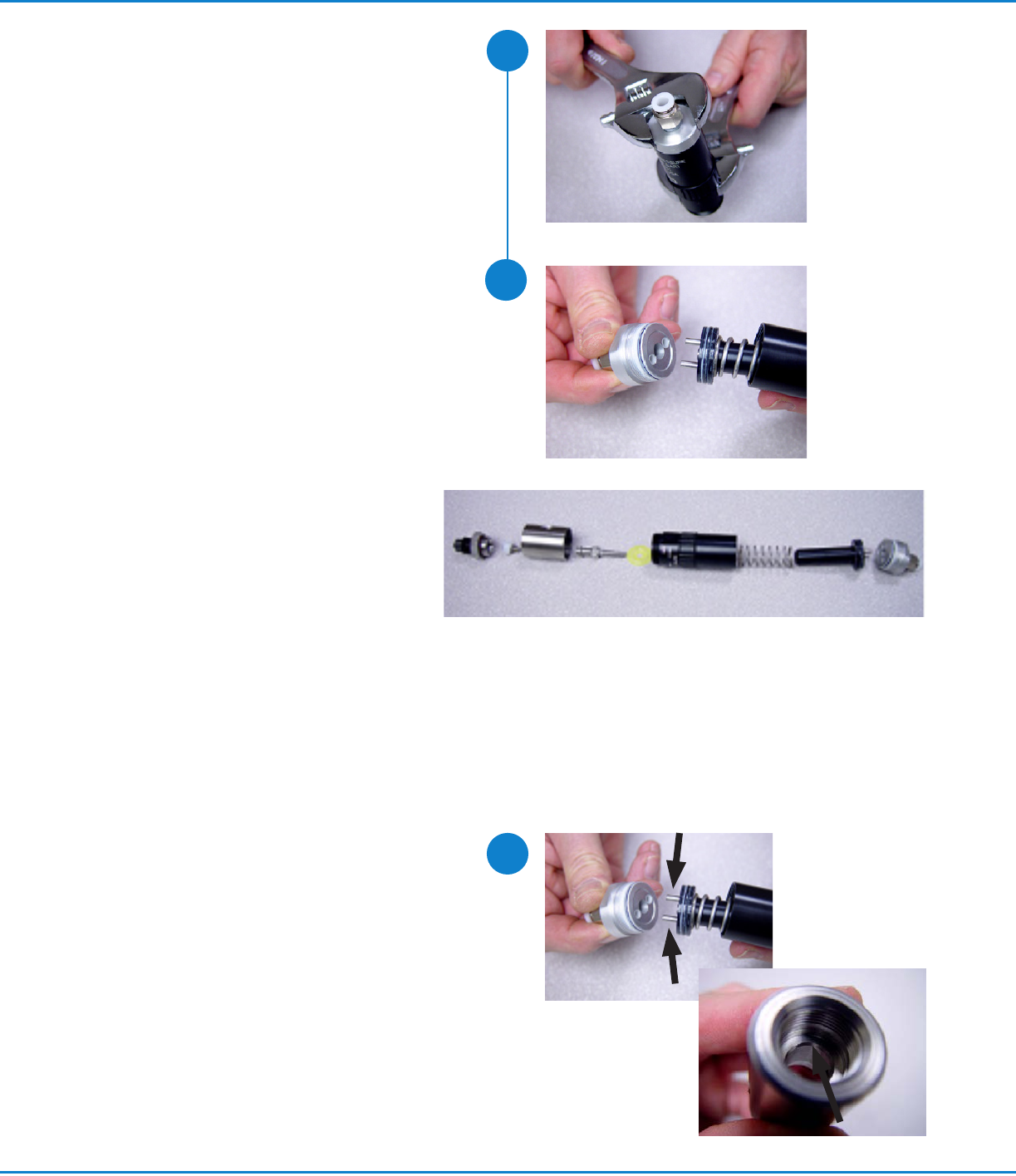

10. Одним разводным ключом на
8 дюймов захватите корпус
пневмоцилиндра, а вторым
разводным ключом на 8
дюймов захватите крышку
пневмоцилиндра и ослабьте
соединение.
11. Полностью отвинтите крышку
пневмоцилиндра, выньте
пневмопоршень и пружину из
корпуса пневмоцилиндра.
Теперь клапан полностью разобран и
готов к прочистке, проверке и сборке.
ВНИМАНИЕ
Регулируемый корпус пневмоцилиндра не
может обслуживаться в производственных
условиях. Не пытайтесь разобрать
его дальше. Не поворачивайте кольцо
регулятора штока.
Для наилучшего результата, установите все запасные части, входящие в комплектацию ремкомплекта.
Обслуживание и сборка клапана
1. Очистите и проверьте все части
клапана:
• Очистите все части при помощи
растворителя, который предназначен для
растворения вашего дозируемого материала.
• Проверьте все резьбовые соединения.
• Проверьте, насколько прямые штырьки поршня.
• Проверьте корпус для жидкости на следы
коррозии.
• Замените все изношенные или поврежденные
части.
• Полный перечень запасных частей приведен на
последней странице данного руководства.
1
ДОЗИРУЮЩИЕ КЛАПАНЫ 725D И 725DA | РУКОВОДСТВО МЕХАНИКА
4
www.nordsonefd.com/ru russia@nordsonefd.com +7 (499) 519-319-0 Компания Nordson EFD имеет офисы продаж и технической поддержки по всему миру.

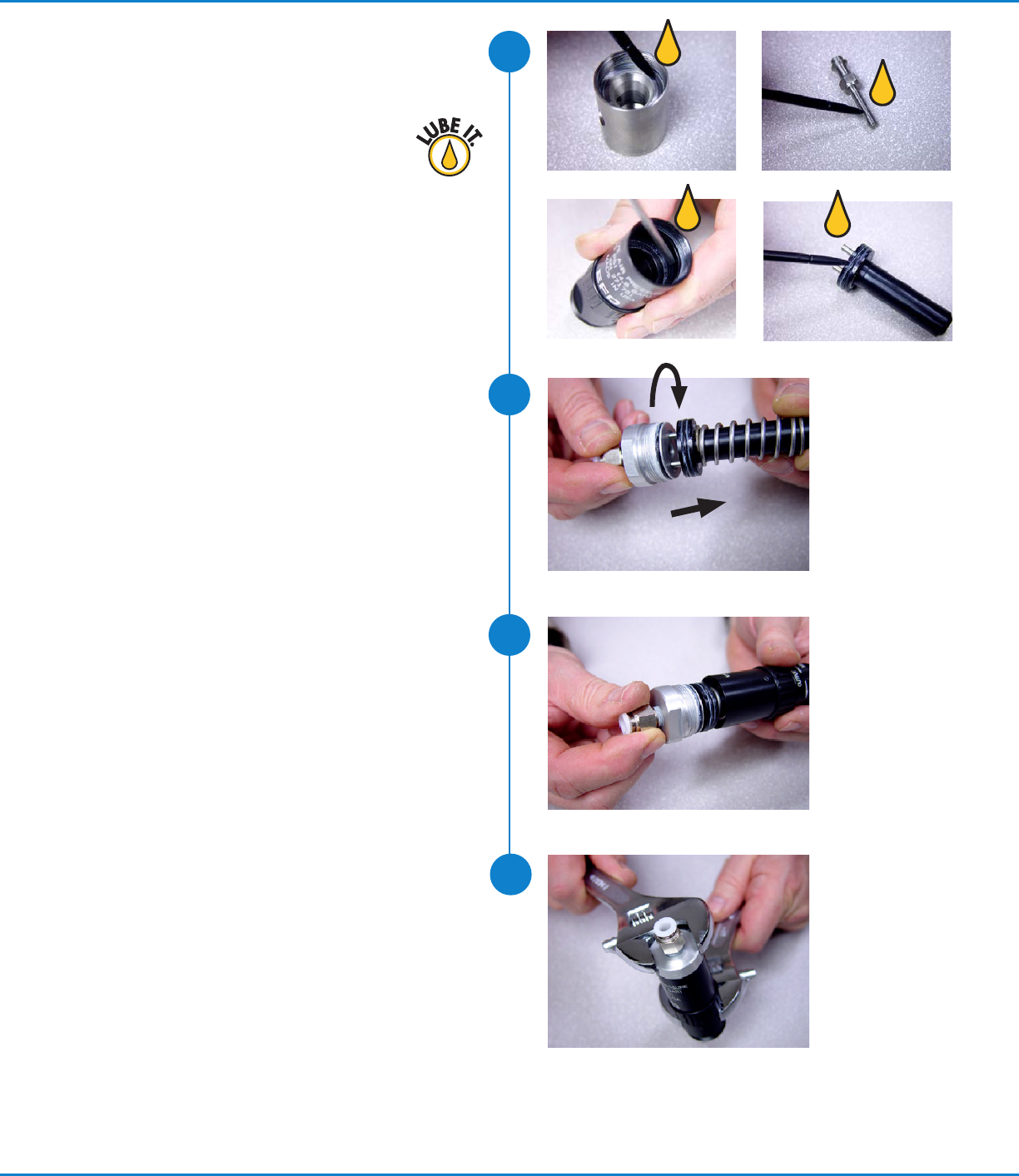

2. Используя смазку, поставляемую
в составе ремкомплекта, смажьте
тонким слоем в указанных
местах.
3. Соберите крышку
пневмоцилиндра, пневмопоршень
и пружину.
4. Вставьте крышку
пневмоцилиндра, пневмопоршень
и пружину, надавливая для
сжатия пружины, затем завинтите
резьбу.
5. Используя два разводных гаечных
ключа на 8 дюймов затяните
крышку пневмоцилиндра. Если
у вас есть динамометрический
ключ, затяните с усилием 10.8
Н•м.
5
4
3
2
ДОЗИРУЮЩИЕ КЛАПАНЫ 725D И 725DA | РУКОВОДСТВО МЕХАНИКА
5
www.nordsonefd.com/ru russia@nordsonefd.com +7 (499) 519-319-0 Компания Nordson EFD имеет офисы продаж и технической поддержки по всему миру.
6

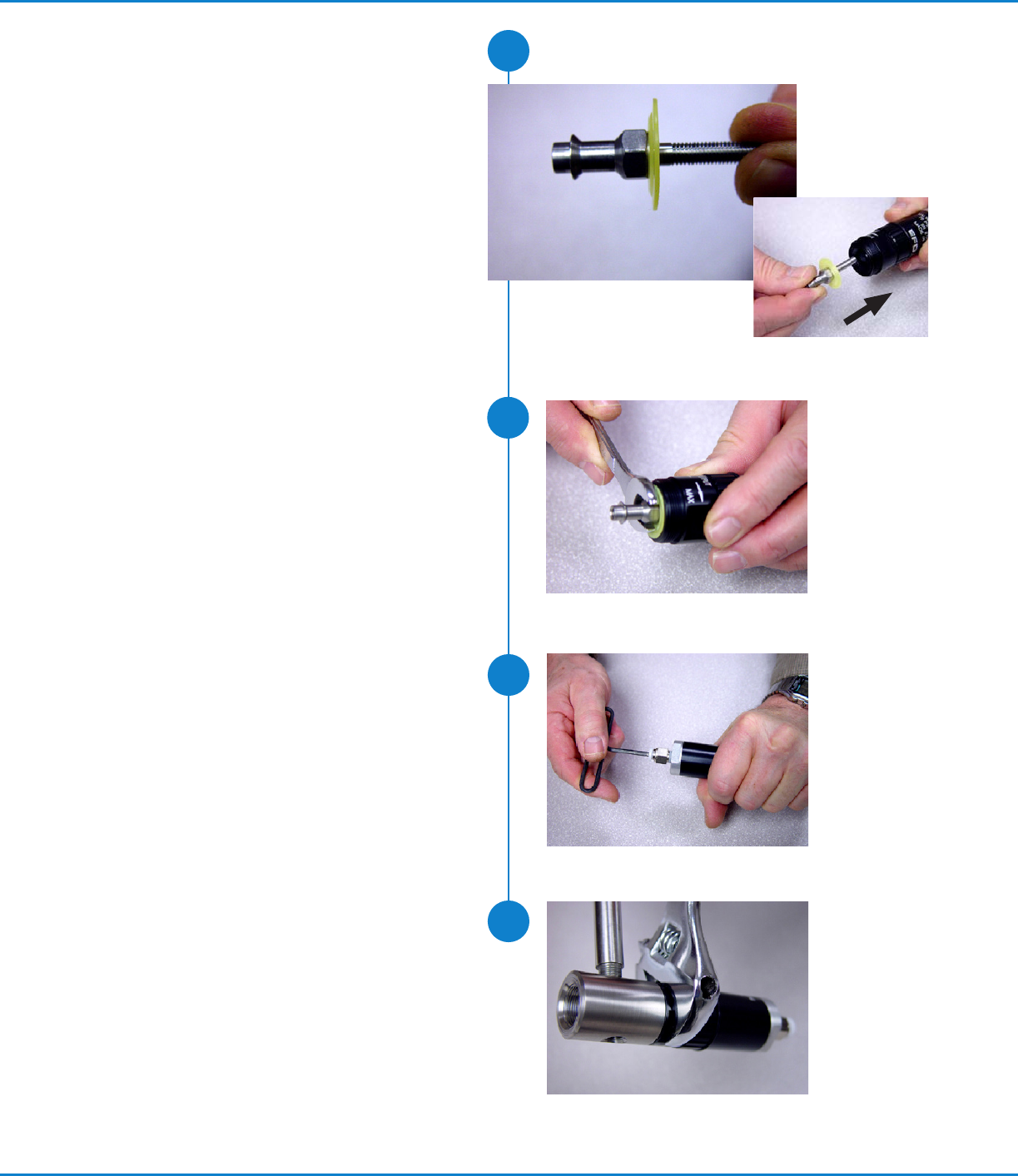

6. Установите шток и мембрану
