4 - 169

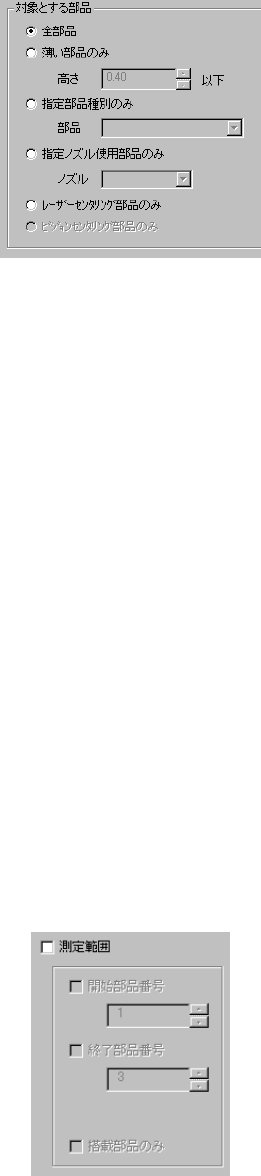

1) 対象とする部品
部品データの中からある条件に一致した部品だけを測定する場合に設定します。
① 全部品
すべての部品データを測定します。
② 薄い部品のみ
部品高さがエディットボックスに設定された以下の値の部品のみ測定します。
③ 指定部品種別のみ
コンボボックスに選ばれた部品種別のみ測定します。
④ 指定ノズル使用部品のみ
コンボボックスに選ばれたノズルを使用する部品のみ測定します。
⑤ レーザセンタリング部品のみ
レーザセンタリングを行う部品のみ測定します。
⑥ ビジョンセンタリング部品のみ
ビジョンセンタリングを行う部品のみ測定します。
（ＫＥ−２０３０／ＫＥ−２０１０を除く）
2) 測定範囲
対象する部品の条件からさらに、ある部品番号に絞って測定を行う場合にチェックします。チ
ェックを行うと以下の内容が指定できるようになります。
① 開始部品番号
測定を開始させる部品データの番号を指定する場合にチェックします。
チェック行いエディットボックスの開始部品番号を変更します。
4 - 170
② 終了部品番号
測定を終了させる部品データの番号を指定する場合にチェックします。
チェック行いエディットボックスの終了部品番号を変更します。
③ 搭載部品のみ
搭載データで指定されている部品データのみに限定する場合にチェックします・

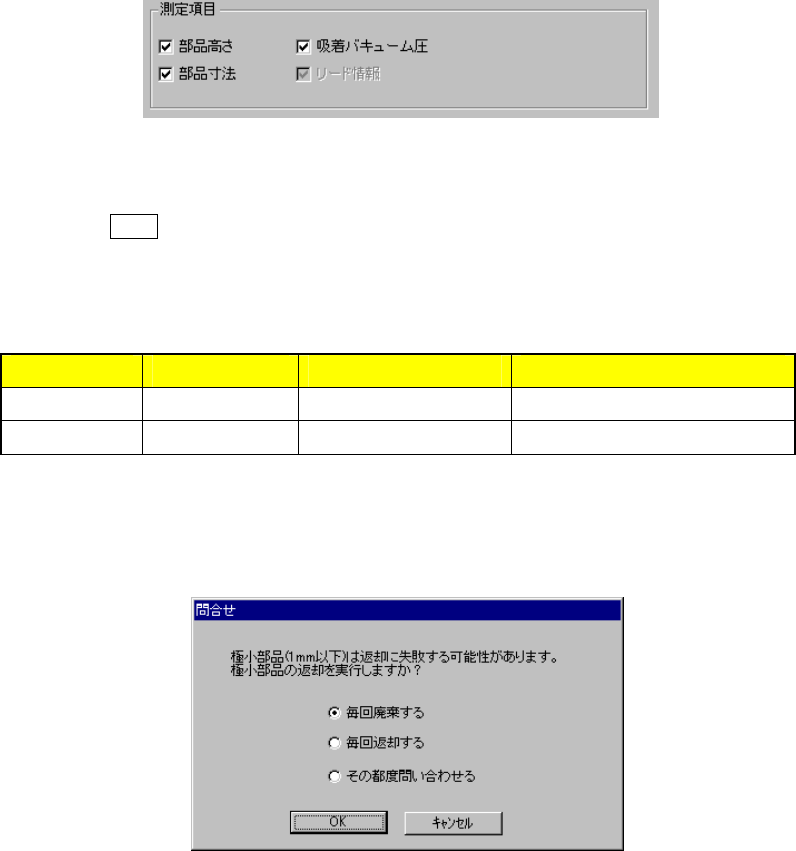

3) 測定項目
測定する項目を選択します。デフォルトでは可能な項目がすべて選択されています。
4) 連続測定ボタン（＜START＞ボタン）
連続測定を開始します。
5) 戻るボタン（ESC キー）
元の画面に戻ります。
6) ショートカットキー
連続測定結果画面では、以下のショートカット操作を行うことができます。
キーボード
キーボードキーボード
キーボード オペパネキー
オペパネキーオペパネキー
オペパネキー HOD キー
キーキー
キー 動作
動作動作
動作
− START − 連続測定開始
ESC − − 戻る
7) 問い合わせ
連続測定開始後直後に、部品サイズが 1mm 以下の部品を、測定後にどう扱うかを選ぶダイア
ログが表示されます。
図
図図
図 4-12-2-4-3-2
部品返却問い合わせダイアログ
部品返却問い合わせダイアログ部品返却問い合わせダイアログ
部品返却問い合わせダイアログ
① 毎回廃棄する
部品は毎回指定の廃棄を行います。
② 毎回返却する
部品は元の位置に返却します。
③ その都度問い合わせる
１つの測定が終了するたび１mm 以下の部品であれば、ダイアログを表示し問い合わせします。
4 - 171

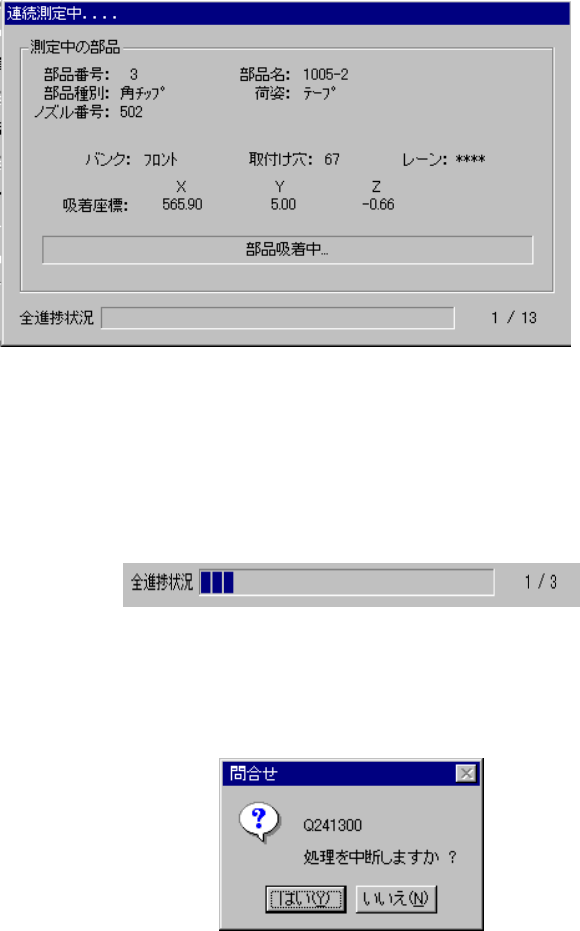

(2) 連続測定中画面
連続測定実行中は以下のダイアログが表示されます。連続測定を行っている部品の内容および吸
着位置が表示され、逐次実行中の処理内容を表示していきます。
図
図図
図 4-12-2-4-3-3
連続測定中ダイアログ
連続測定中ダイアログ連続測定中ダイアログ
連続測定中ダイアログ
1) 全体進捗状況
現在の進捗状況をプログレスバーで表示します。
強制的に中止する場合は＜ストップ＞ボタンを押すと以下のダイアログが表示されますので、
測定を終了するか否かを選択して下さい。
図
図図
図 4-12-2-4-3-4
測定終了問い合わせダイアロ
測定終了問い合わせダイアロ測定終了問い合わせダイアロ
測定終了問い合わせダイアログ
ググ
グ
