4 - 173 3) 確定／次部品（＜ ST ART ＞ボタン） 測定結果を有効にし、 結果の値を部品デ ータに格納します。その後 、次の部品の 測定を行いま す。 4) 中止（ ESC キー） 測定結果を無効にし、その後、連続測定を中止して元の連続測定条件設定画面に戻ります。 5) 単独測定（ Ｆ７ キー） 単独測定モードに移行します。 6) ショートカットキー 連続測定結果画面では、以下のショートカット操作を行うことができます。…
4 - 172
(3) 連続測定結果
連続測定が終了すると以下の結果ダイアログが表示されます。
図
図図
図 4-12-2-4-3-5
連続測定結果ダイアログ
連続測定結果ダイアログ連続測定結果ダイアログ
連続測定結果ダイアログ
1) 測定する部品
部品内容および吸着位置が表示されます。
2) 測定結果
測定した結果の値が表示されます。（ ）内は元の部品データの値を意味しています。測定を
実行しなかった項目は＊＊＊表示されます。
4 - 173
3) 確定／次部品（＜START＞ボタン）
測定結果を有効にし、結果の値を部品データに格納します。その後、次の部品の測定を行いま
す。
4) 中止（ESC キー）
測定結果を無効にし、その後、連続測定を中止して元の連続測定条件設定画面に戻ります。
5) 単独測定（Ｆ７キー）
単独測定モードに移行します。
6) ショートカットキー
連続測定結果画面では、以下のショートカット操作を行うことができます。
キーボード
キーボードキーボード
キーボード オペパネキー
オペパネキーオペパネキー
オペパネキー HOD キー
キーキー
キー 動作
動作動作
動作
− START − 確定して次部品を測定
ESC STOP − 連続測定を中止する。
Ｆ７ − − 単独測定モードへ移行

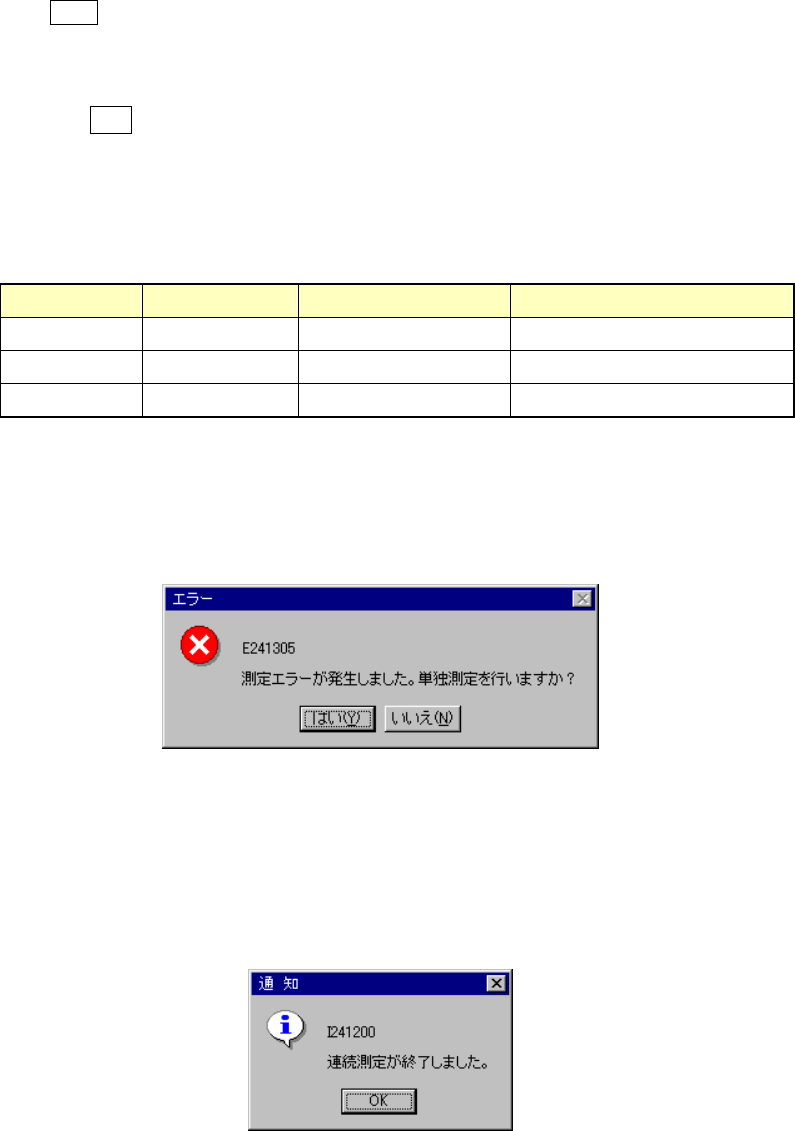

7) 測定エラー
何らかの要因で測定時エラーになった場合は以下のダイアログが表示されますので直ちに単独
測定モードに移行することができます。
図
図図
図 4-12-2-4-3-6
連続測定エラーダイアログ
連続測定エラーダイアログ連続測定エラーダイアログ
連続測定エラーダイアログ
(4) 連続測定終了
条件に指定したすべての部品の測定が終了すると以下のダイアログが表示されます。
図
図図
図 4-12-2-4-3-7
連続測定終了ダイアログ
連続測定終了ダイアログ連続測定終了ダイアログ
連続測定終了ダイアログ
4 - 174
4-12-3. ビジョン認識検査
ビジョン認識検査ビジョン認識検査
ビジョン認識検査
実部品のヘッド装着を行い、ビジョン認識にて、部品のセンタリングが可能であるかを検査す
る機能です。
4-12-3-1. ビジョン認識検査
ビジョン認識検査ビジョン認識検査
ビジョン認識検査
以下にビジョン認識検査の概要フロー図を示します。
ビジョン認識
検査開始
検査実行
(ダイアログ)
ビジョン認識
検査
結果表示
(ダイアログ)
ビジョン認識
検査終了
検査実行
終了
図
図図
図 4-12-3-1-1 ビジョン認識単独検査フロー図
ビジョン認識単独検査フロー図ビジョン認識単独検査フロー図
ビジョン認識単独検査フロー図
4-12-3-2. ビジョン認識検査の検査方式
ビジョン認識検査の検査方式ビジョン認識検査の検査方式
ビジョン認識検査の検査方式
部品データに設定されている値で、ビジョンセンタリングの一連の制御を行い、エラーになら
ないことを検査します。
