5 - 47 3 3 3 3- - - -1. 1. 1. 1. エレメントグループ／エレメントフォーマット エレメントグループ／エレメントフォーマット エレメントグループ／エレメントフォーマット エレメントグループ／エレメントフォーマット リード（ボール）ピッチ、リード長、ボール径等同一なものをグループ化し、グルー プ毎にデータを作成・編集を行います。 エレメントグループとして２０まで定義できます。 エレメントグループ／エレメ…
5 -
46

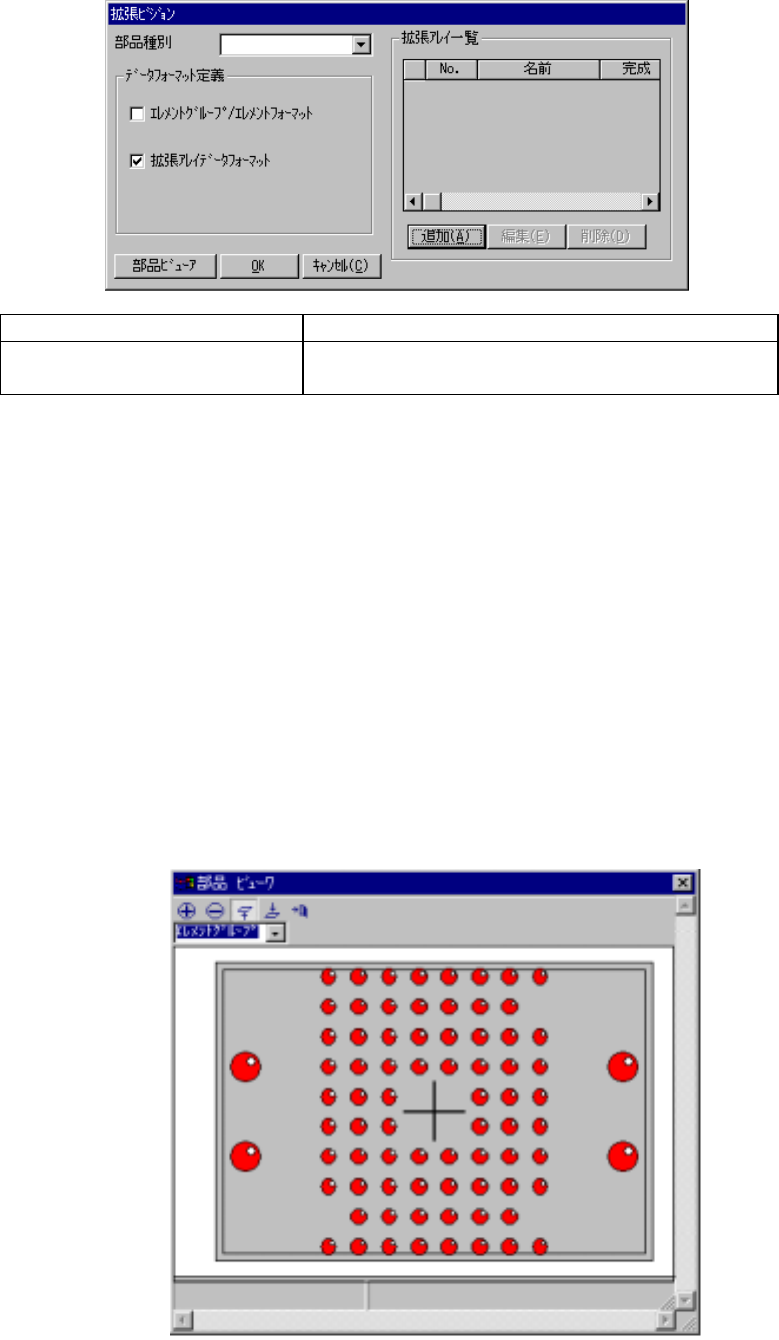

◆“拡張アレイデータフォーマット”を指定した場合
ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ/ｴﾚﾒﾝﾄﾌｫｰﾏｯﾄ エレメントが規則的に並んでいる場合に使用します。
拡張ｱﾚｲﾃﾞｰﾀﾌｫｰﾏｯﾄ
不規則なﾎﾞｰﾙﾊﾟﾀｰﾝの場合に設定します。
（ボール部品類専用）
３）
３）３）
３）データ編集
◆ 追加をクリックするとエレメントグループの詳細設定画面又は拡張アレイの詳細設定画面が表
示され、データを新規作成することができます。
◆ 一覧のデータを選択し、編集をクリックする、追加時と同様に詳細設定画面が表示され、デー
タ編集を行うことができます。
◆ 一覧のデータを選択し、削除をクリックするとデータは削除されます。
データが完成しましたら、＜OK＞を押下して下さい。編集画面に戻ります。
部品ビューアを押下すると以下のようなダイアログが表示されます。
部品ビューアの使用方法は、本書［5.2.4.6．部品ビューアの操作法］で説明します。
5 -
47
3
33
3-
--
-1.
1.1.
1.
エレメントグループ／エレメントフォーマット
エレメントグループ／エレメントフォーマットエレメントグループ／エレメントフォーマット
エレメントグループ／エレメントフォーマット
リード（ボール）ピッチ、リード長、ボール径等同一なものをグループ化し、グルー
プ毎にデータを作成・編集を行います。
エレメントグループとして２０まで定義できます。
エレメントグループ／エレメントフォーマットをチェックし、追加か編集をクリ
ックすると以下の画面が表示されます。
5 -
48
3
33
3-
--
-2.
2.2.
2.
設定項目の詳細
設定項目の詳細設定項目の詳細
設定項目の詳細
項 目 設定する内容
ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ 名前
ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟの名前を､半角英数字32文字以内で書き込みます。
省略することもできます。省略した場合、ELGxxxxが入ります。
(xxxxは、4桁の整数を自動採番します。)
オフセット
(X,Y,Z,Q)
部品の中心から基準になる（基準エレメント）リードの先端の
中心（ボールの場合はボール中心）座標を入力します。
但し、２Ｄを選択した場合、θは０にして下さい。他の角度は入
力できません。また、部品中心は通常外形中心として下さい。
第１エレメントの
配置
ﾄﾚｰﾗﾝｽ ｵﾌｾｯﾄ座標の許容範囲を入力します
配置検査
配置のズレの判定レベルを設定します。（デフォルトは２０％）
ﾎﾟｲﾝﾄ(辺、ｺｰﾅｰ、ﾏｰ
ｸ）
検査するリード（ボール）を１個だけ設定するときに選択します。
ディメンション
1D
（ﾘｰﾄﾞ）
列方向に並ぶ検査するリードを設定するときに選択します。
並ぶ方向
基準のｴﾚﾒﾝト
基準のｴﾚﾒﾝト
並ぶ方向
TOPVIEW
2D
（ﾎﾞｰﾙ、ﾗﾝﾄﾞ）
行・列方向に並ぶ検査するリード(ボール)を設定するときに選
択します。
基準ｴﾚﾒﾝﾄ
並ぶ方向 列
並ぶ方向
行
BOTTOMVIEW
数 検査するﾘｰﾄﾞ（ﾎﾞｰﾙ）の数を設定します。
ﾋﾟｯﾁ 検査するﾘｰﾄﾞ（ﾎﾞｰﾙ）の間隔を設定します。
列,、行
ﾄﾚｰﾗﾝｽ ﾋﾟｯﾁの許容範囲を入力します。（未使用）
欠落エレメント 列,、行
開始、数
検査するﾘｰﾄﾞ（ﾎﾞｰﾙ）の欠落を設定します。
1列、１行につき4ヶ所まで設定できます。
基準になるﾘｰﾄﾞ（ﾎﾞｰﾙ）から近い方から順番に設定して下さい。
追加 基準のｴﾚﾒﾝﾄを新規に設定します。
編集 既に設定されているｴﾚﾒﾝﾄを編集します。
ｴﾚﾒﾝﾄ(１ｴﾚﾒﾝﾄｸﾞﾙ
ｰﾌﾟにつき最大１ｴ
ﾚﾒﾝﾄまでの設
定。)3-5.ｴﾚﾒﾝﾄ参
照
削除 ｴﾚﾒﾝﾄを削除します。
ＯＫ ﾃﾞｰﾀが登録され、拡張ﾋﾞｼﾞｮﾝ画面に戻りｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ一覧に表示されます。
キャンセル 中止して、拡張ﾋﾞｼﾞｮﾝ画面に戻ります。
部品中心
基準のｴﾚﾒﾝﾄ
基準のｴﾚﾒﾝﾄ
並ぶ方向（０°）
（９０°）
（２７０°）
（１８０°）
