5 - 50 3-5. エレメント エレメント エレメント エレメント エレメントグループ又は拡張ｱﾚｲの「エレメント」を追加又は編集をクリックすると以下 の画面が表示されます。 ・検査するリード（ボール）の条件設定を行います。 ● さらに、エレメントの種類を選択すると以下のよう画面が上のダイアログの 右側に表示されます。 （１）アウターリードまたは、インナーリードを選択した場合
5 -
49
3-3.
拡張アレイ
拡張アレイ拡張アレイ
拡張アレイ

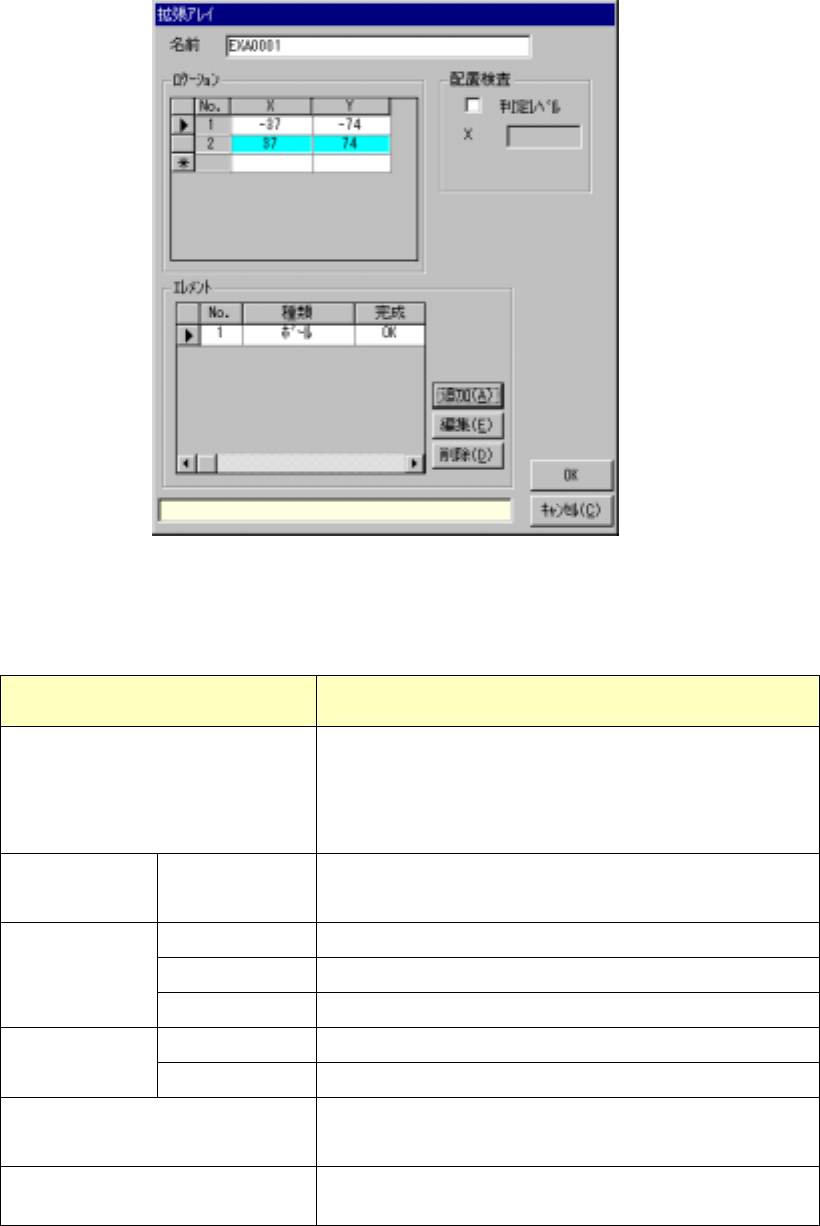

拡張アレイをチェックし、追加か編集をクリックすると以下の画面が表示されます。
3-4.
設定項目の詳細
設定項目の詳細設定項目の詳細
設定項目の詳細
項 目
内 容
名前
拡張ｱﾚｲの名前を半角英数字３２文字以内で入力します。
省略することもできます。
省略した場合、EXGxxxxが入ります。
(xxxxは、4桁の整数を自動採番します。)
ロケーション
Ｘ，Ｙ
部品中心から検査するﾎﾞｰﾙまでの座標値を入力します。
２５６個まで定義できます。
追加
ｴﾚﾒﾝﾄの設定を追加します。
編集
既に設定されているｴﾚﾒﾝﾄを編集します。
ｴﾚﾒﾝﾄ
3-5.ｴﾚﾒﾝﾄ参照
削除
ｴﾚﾒﾝﾄを削除します。
ﾁｪｯｸﾎﾞｯｸｽにﾁｪｯｸを入れると配置検査をします。
配置検査
判定レベル
配置のズレの判定ﾚﾍﾞﾙを設定します。
ＯＫ
ﾃﾞｰﾀが登録され、拡張ﾋﾞｼﾞｮﾝ画面に戻り拡張ｱﾚｲ一覧に表示
されます。
キャンセル
中止して、拡張ﾋﾞｼﾞｮﾝ画面に戻ります。
5 -
50
3-5.
エレメント
エレメントエレメント
エレメント
エレメントグループ又は拡張ｱﾚｲの「エレメント」を追加又は編集をクリックすると以下
の画面が表示されます。
・検査するリード（ボール）の条件設定を行います。
● さらに、エレメントの種類を選択すると以下のよう画面が上のダイアログの
右側に表示されます。
（１）アウターリードまたは、インナーリードを選択した場合
5 -
51
（２）ボールを選択した場合
（３）ランドを選択した場合
（４）カラムを選択した場合
（５）マークを選択した場合
（６）コーナを選択した場合
